  • 易格斯chainflex CF99 高柔性控制電纜
  • 發布時間:2018/7/26 9:16:09   修改時間:2020/1/15 16:02:37 瀏覽次數:2126

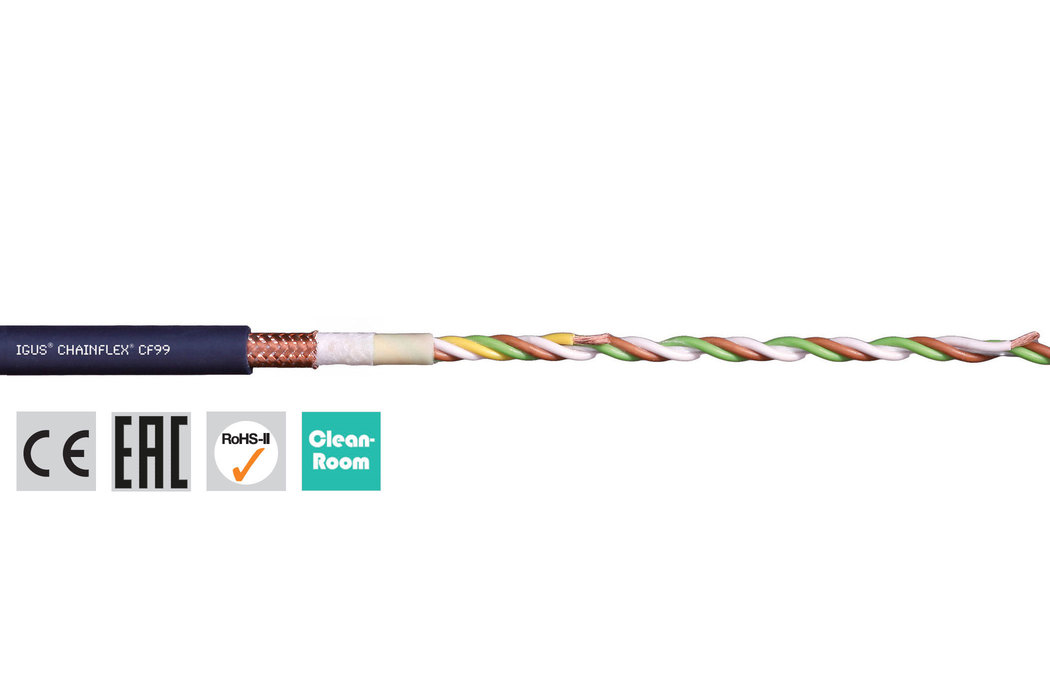

  • 易格斯chainflex CF99 高柔性控制電纜
  • chainflex? CF99 高柔性控制電纜



    • 應用要求: 用于極高的應用要求,尤其小彎曲半徑為4 x d的情況
    • 外護套: TPE外護套
    • 總屏蔽
    • 抗冷卻劑
    • 耐低溫
    • 耐水解和微生物
    • 無鹵素
    • 無硅
    • 抗UV
    • 不含 PVC
    • 耐油性: 耐油(符合DIN EN 60811-404標準),耐生物油(符合VDMA 24568標準,第8章S-MB,經DEA檢測)
    • chainflex? 高柔性電纜等級: 7.5.4.2
    chainflex? CF99 高柔性控制電纜

    典型應用領域:
    • 適合最重負載應用,尤其是不超過4 x d的小半徑
    • 幾乎完全不受油的影響,也耐有機油
    • 室內和室外應用,防紫外線
    • 特別適合半徑和設計空間小的短、快應用
    • 揀選放置機,自動門,無塵室,非常快速輸送
    根據保障條件保證壽命
    更多信息:chainflex? 高柔性電纜質保
    往返運動*       500萬次 750萬次 1000萬次
    溫度, v最大 [m/s] a最大 行程距離 最小彎曲半徑 最小彎曲半徑 最小彎曲半徑
    從/至[°C] 架空 滑行 [m/s2] [m] [系數 x d] [系數 x d] [系數 x d]
    -35 / -25         5 5 5
    -25 / +80 10 6 100 ≤ 100 4 4 4
    +80 / +90         5 5 5
    * 可實現更多次數的往返運動 – 請咨詢有針對性的計算。
    認證和標準
    抗UV<br>高 無硅<br>不含會影響涂料附著力的硅(符合PV 3.10.7 – 1992版標準)。 無鹵素<br>符合EN 60754標準 EAC<br>經認證編號TC RU C-DE. ME77.B.01254 無鉛<br>符合2011/65/EU(RoHS II)標準 無塵室<br>符合ISO 1級標準。外護套材料符合CF9.15.07標準,通過IPA依照標準14644-1進行的測試 CE<br>符合2014/35/EU標準
    CF99.01.02 一般性能

    芯數及截面積 [mm2]

    (2x0.14)C

    外徑最大

    5.5 毫米

    銅指數

    12 千克/千米

    重量

    37.0 千克/千米

    動態信息


    最小彎曲半徑,拖鏈(系數)

    4.0 x d



    拖鏈最小彎曲半徑

    22.0 毫米

    最小彎曲半徑,柔性(系數)

    4.0 x d

    最小彎曲半徑,柔性

    22.0 毫米

    最小彎曲半徑,固定(系數)

    3.0 x d

    最小彎曲半徑,固定

    16.5 毫米



    溫度,拖鏈最小

    -35 °C



    溫度,拖鏈最大

    90 °C

    溫度,柔性

    -50 °C至+90 °C(符合EN 60811-504標準)

    溫度,固定

    -55 °C至+90 °C(符合DIN EN 50305標準)

    v最大,架空

    10 m/s

    v最大,滑動

    6 m/s

    a最大

    100 m/s2

    行程

    達100米的行程

    電纜結構

    導體

    以高柔性特種合金制成的導線

    芯線絕緣

    高機械性能TPE混合物

    芯線結構

    芯線以短節距分層絞合在一起

    芯線識別

    顏色代碼符合 DIN 47100 標準

    內護套

    TPE混合物適用于拖鏈

    總屏蔽

    高柔性特殊合金屏蔽。 線覆蓋率大概70%,光學覆蓋率大概90%。

    外護套

    低粘性的TPE基混合物,高度耐磨、柔性,符合拖鏈要求。



    護套顏色

    鋼青色(類似RAL 5011)

    電氣信息

    額定電壓

    300/300 V

    測試電壓

    1,500 V

    標準和認證


    7.5.4.2級
    7:適用于在拖鏈中持續運動的電纜,極重載,半徑最?。ú坏陀? x d),速度達10米/秒或更高,室內外均可使用
    5:行程距離長達100米
    4:耐油(符合DIN EN 60811-2-1標準),耐有機油(通過VDMA 24568和Plantocut 8 S-MB標準的DEA測試)
    2:± 90°,電纜長1米

    抗UV

    耐油性

    耐油(符合DIN EN 60811-404標準),耐生物油(符合VDMA 24568標準,第8章S-MB,經DEA檢測)

    無硅

    不含會影響涂料附著力的硅(符合PV 3.10.7 – 1992版標準)。

    無鹵素

    符合EN 60754標準

    EAC

    經認證編號TC RU C-DE. ME77.B.01254

    無鉛

    符合2011/65/EU(RoHS II)標準

    無塵室

    符合ISO 1級標準。外護套材料符合CF9.15.07標準,通過IPA依照標準14644-1進行的測試

    CE

    符合2014/35/EU標準
