易格斯chainflex CF240.PUR 高柔性數據電纜
發布時間：2018/7/26 9:29:26 修改時間：2020/1/15 16:01:47 瀏覽次數：1720

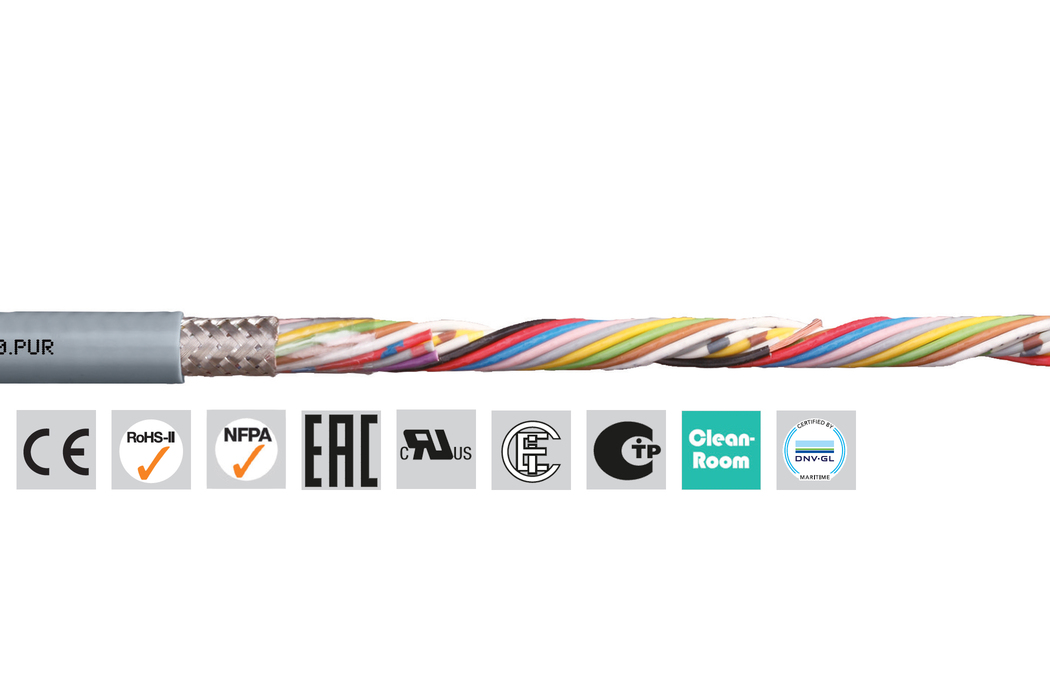

chainflex? CF240.PUR 高柔性數據電纜

應用要求: 適合中等負載的應用
外護套: PUR
總屏蔽
耐油性: 耐油（符合 DIN EN 50363-10-2 標準）
防刻痕
耐水解和微生物
阻燃
無鹵素
無硅
不含 PVC
抗UV
chainflex? 高柔性電纜等級: 4.4.3.1

chainflex? CF240.PUR 高柔性數據電纜 PUR

典型應用領域：

適合中等負載的應用
幾乎完全耐油
室內和常規太陽輻射的室外應用
架空行程距離和達 50 米的滑動應用
加工中心/機床、儲存與提取系統、包裝業、搬運、冷藏區

使用壽命有保證（需符合質保條件）
更多信息：chainflex? 高柔性電纜質保

往返運動*		500 萬		750 萬		1,000 萬
溫度，	行程距離	最小彎曲半徑 [系數 x d]		最小彎曲半徑 [系數 x d]		最小彎曲半徑 [系數 x d]
從/至[°C]	[m]	< 10 米	≥ 10 m	< 10 米	≥ 10 m	< 10 米	≥ 10 m
-25 / -15		12.5	15	13.5	16	14.5	17
-15 / +70	≤ 50	10	12.5	11	13.5	12	14.5
+70 / +80		12.5	15	13.5	16	14.5	17

* 可實現更多次數的往返運動 – 請咨詢有針對性的計算。

認證和標準

海上<br>耐MUD，符合NEK 606 - 2009版標準

阻燃<br>符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準

無硅<br>不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。

NFPA<br>符合NFPA 79-2012第12.9章的標準

DNV-GL<br>獲得DNV-GL型試驗認證——證書號：61 935-14 HH

EAC<br>經認證編號TC RU C-DE. ME77.B.01254

CTP<br>經認證編號C-DE. PB49.B.00416

無鉛<br>符合2011/65/EU（RoHS II）標準

無塵室<br>符合ISO 1級標準。外護套材料符合CF27.07.05.02.01.D標準，通過IPA依照標準14644-1進行的測試

CF240.PUR.01.04 一般性能

芯數及截面積 [mm2]	(4x0.14)C
外徑最大	6.0 毫米
銅指數	15 千克/千米
重量	39.0 千克/千米
絞合方式	分層絞合

動態信息

	最小彎曲半徑，拖鏈（系數）	10.0 x d
	拖鏈最小彎曲半徑	60.0 毫米
	最小彎曲半徑，柔性（系數）	8.0 x d
	最小彎曲半徑，柔性	48.0 毫米
	最小彎曲半徑，固定（系數）	5.0 x d
	最小彎曲半徑，固定	30.0 毫米
	溫度，拖鏈最小	-25 °C
	溫度，拖鏈最大	80 °C
	溫度，柔性	-40 °C至+80 °C（符合EN 60811-504標準）
	溫度，固定	-50 °C至+80 °C（符合DIN EN 50305標準）
	v最大，架空	3 m/s
	v最大，滑動	2 m/s
	a最大	20 m/s2
	行程	達50米的行程

電纜結構

	導體	特殊高柔性設計的精細裸銅多股線
	芯線絕緣	高機械性能TPE混合物
	芯線結構	芯線以短節距分層絞合在一起
	芯線識別	顏色代碼符合 DIN 47100 標準
	內護套	包裹在外層的箔材
	總屏蔽	高度抗彎曲的鍍錫銅絲編織。覆蓋線性約70%，光學約90%。
	外護套	低粘性的PUR基混合物，高度耐磨、抗彎曲，符合懸掛應用的要求（符合DIN EN 50363-10-2標準）。
	護套顏色	窗口灰色（類似RAL 7040）

電氣信息

	額定電壓	300/300 V (符合 DIN VDE 0298-3 標準)
	測試電壓	1,500 V

標準和認證

	分類	4.4.3.1級 4：采用特殊設計、適用于在拖鏈中持續運動的電纜（中等負載，半徑不低于7.5 x d，速度達3米/秒） 4：行程距離長達50米 3：耐油（符合DIN EN 50363-10-2標準） 1：無扭轉
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 標準）
	海上	耐MUD，符合NEK 606 - 2009版標準
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準
	無硅	不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。
	無鹵素	符合EN 60754標準
	UL/CSA	型號10493和20233，300V，80°C
	NFPA	符合NFPA 79-2012第12.9章的標準
	DNV-GL	獲得DNV-GL型試驗認證——證書號：61 935-14 HH
	EAC	經認證編號TC RU C-DE. ME77.B.01254
	CTP	經認證編號C-DE. PB49.B.00416
	無鉛	符合2011/65/EU（RoHS II）標準
	CEI	符合CEI 20-35標準
	無塵室	符合ISO 1級標準。外護套材料符合CF27.07.05.02.01.D標準，通過IPA依照標準14644-1進行的測試
	CE	符合2014/35/EU標準
