  • 易格斯chainflex高柔性電纜"class"(等級)代表的含義?
  • 發布時間:2012/9/3 10:15:35   修改時間:2012/9/3 10:20:38 瀏覽次數:1493
  • 易格斯chainflex高柔性電纜"class"(等級)代表的含義?
  • 易格斯chainflex高柔性電纜"class"(等級)代表的含義?

    易格斯提供專用于拖鏈系統的chainflex? 高柔性電纜已經20多年了,其被廣泛接受的一大理由就是:可靠的性能。為了實現這一目標,chainflex?電纜需要滿足拖鏈應用的所有苛刻的要求,例如非常小的彎曲半徑、高循環率、緊湊的設計空間、及廣泛的化學抗性和高動態參數。

    易格斯根據自有技術中心和測試實驗室的標準,對電纜的基本性能進行了評級。這些等級標準,包括一系列的測試結果,將所有系列的電纜以"class"進行評級。

    1.chainflex質量標準"材料"

    材料在用于chainflex?之前必須經過一系列在拖鏈中的耐久性測試,并符合專用電纜的標準(持久性的彎曲試驗、老化、磨損、抗介質性、阻燃性等測試)。有些測試會長達3年之久,需要在拖鏈中進行以下項目的測試:
    持久彎曲測試用于拖鏈,在室溫下進行滑行或架空測試。
     持久彎曲測試用于拖鏈,進行行程為8米的測試。
    (根據材料溫度可低至-40 °C)
    持久彎曲測試用于拖鏈,以0.5m行程運行在不同的液體介質中。
    磨損測試與拖鏈材料接觸測試。
    2.chainflex? 質量標準"設計"
    這些測試一般需要1-3年,在特定運動下(如往返運動),在拖鏈中進行測試,包含以下項目:
     在室溫下,進行用于拖鏈的持久彎曲架空和滑行應用測試。
    在-40 °C至+60 °C的溫度條件下, 使用比目錄中更低的
    額定彎曲半徑,進行用于拖鏈的持久彎曲架空和滑行應用測試。
    在1米的triflex?拖鏈中,進行±180 °/米的扭轉運動測試。
    在triflex?拖鏈中,進行6軸機器人運動測試。

    3.chainflex? 質量標準
    "認證"
    這些測試都是基于權威部門的標準,并遵循標準進行每一項測試。
    4.chainflex? 質量標準
    "優化制造"
    經過多年在設計和材料上的規范,我們的生產制造已經被顛覆,已經完全實現機械化生產,盡可能減小誤差。目前的生產系統仍然會對每個批次的電纜進行出廠測試。在易格斯,出廠測試包含以下項目:
    記錄和檢查chainflex? 電纜的生產參數。
     在拖鏈中,進行持續彎曲短行程快速運動測試。
    基于這些測試,易格斯向您推薦等級系統"class",讓您更輕松地根據要求從將近1000個產品型號中選出最合適的電纜。
    "class"(等級識別) 是一款快速簡單的選型工具。
    "class"包括抗壓性能,耐油性能和行程距離。
    等級越高,代表設計復雜度更高,材料性能越好。等級越低,表示在相同導電性能的條件下價格更實惠。

    易格斯最近擴大拖鏈和高柔性電纜測試實驗室,面積達1,030平方米。新標準的產品和客戶特定的拖鏈現在可以在70多個不同的測試項目中進行測試。

    為了使您能夠更好地為您的設備選擇合適的電纜,易格斯根據電纜的“抗壓性能,耐油性能和行程距離”為所有高柔性電纜都劃分了等級。等級數越大,表示電纜性能越高。
    例如:您需要一根具有高機械性能的電纜,同時,還要求符合DIN EN 50363-10-2耐油標準,以及可適用于架空應用和行程可達100米或以上的架空和滑行應用。

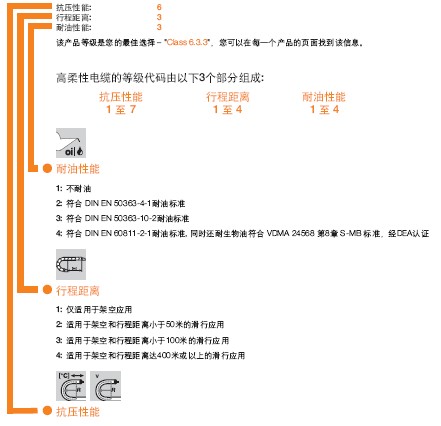

    請根據圖片中的產品等級來進行選擇(見左圖):

    1: 柔性電纜
    2: 高柔性電纜
    3: 無特殊結構設計的電纜(如:編織層的絞合方式)
    4: 具有特殊結構設計的電纜,可持久運行于拖鏈內(運行條件為:中等負載,彎曲半徑為7.5 x d起,速度小于3米/秒)
    5: 具有特殊結構設計的電纜,可持久運行于拖鏈內(運行條件為:高負載,彎曲半徑為6.8 x d起,速度小于10米/秒)
    6: 具有特殊結構設計的電纜,可持久運行于拖鏈內(運行條件為:高負載,彎曲半徑為5 x d起,速度小于10米/秒)
    7: 具有特殊結構設計的電纜,可持久運行于拖鏈內(運行條件為:高負載,極小彎曲半徑:4 x d起,速度為10米/秒或更快,同時適用于室內和室外應用)

    根據以上規則,本目錄中的產品等級: 最低等級為"Class 1.1.1",最高等級為"Class 7.4.4"
