拖鏈電纜|通用拖鏈|H4.42系列拖鏈，每隔一個鏈節有橫桿，可沿兩側快速打開
1.內外鏈節設計保證直線運動 2.通過具有“制動器“的限位開關來降低噪音 3.當剪切力在起作用時，“舌 - 榫設計”能提高強度以及承載力 4.(與舊型最好的E4系列相比)通過提高限位塊半徑的設計，增強15%的抗拉強度，增長架空長度 5.可選配快速打開橫桿 385.X Q 6.選用分隔片套件可使電纜的使用壽命增加4倍 7.只需反裝外側鏈節無需再次加工即可提供無預應力型號：- NC 8.橫桿可沿拖鏈的兩側拆卸 9.可鉸接式快速開啟的移動蓋板 - 拖管 10.圓滑寬塑料橫桿 - 有效保護電纜
可提供內寬Bi: 50 - 400 mm 可提供彎曲半徑 R: 75 - 350 mm 節距 ：67 mm/鏈節 = 15 鏈節數/m
取決于附加負載時的架空長度 X軸：架空長度FLB/FLG（m） Y軸：附加負載（kg/m） 低刻度：行程以米為單位 FLB=安全塌腰架空長度 FLG = 直線架空長度舉例 A： 填充重量 = 4,0 [千克/米] 架空長度 FLB="3",4米 行程= 3，5 m

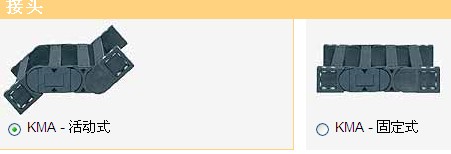

接頭
支撐下端運行 - 安設導向槽作為簡易模塊化系統，一片式導向槽適用于下端運行拖鏈的應用 您所需要的寬度，高度和顏色 - 我在供應裝配拖鏈的同時也會提供給您支撐底盤系統 隨時隨地可裝配于您的機械或應用中 節省您的到貨和設計時間

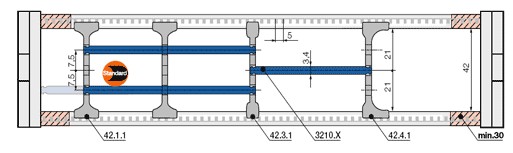

零件清單
