H4.56系列拖鏈，每隔一個鏈節有橫桿，可沿兩側快速打開

1.內外鏈節設計保證直線運動
2.通過具有“制動器“的限位開關來降低噪音
3.當剪切力在起作用時，“舌 - 榫設計”能提高強度以及承載力
4.(與舊型最好的E4系列相比)通過提高限位塊半徑的設計，增強15%的抗拉強度，增長架空長度
5.可選配快速打開橫桿 450.X Q

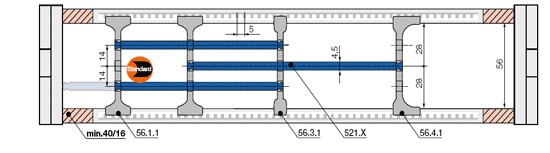

6.選用分隔片套件可使電纜的使用壽命增加4倍
7.只需反裝外側鏈節無需再次加工即可提供無預應力型號：- NC
8.橫桿可沿拖鏈的兩側拆卸
9.可鉸接式快速開啟的移動蓋板 - 拖管
10.圓滑寬塑料橫桿 - 有效保護電纜

可提供內寬Bi: 50 - 600 mm
可提供彎曲半徑 R: 135 - 500 mm
節距：91 mm/鏈節 = 11 鏈節數/m

H4.56系列的適用場合

• 要求低噪音
• 在極高速和極高加速度的場合
• 長いストロークに
• 要求高附加負載

H4.56系列的不適用場合

安裝尺寸

建議用于架空滑行應用

用于狹小空間

選項-安裝去應力電纜夾或拖鏈?zhǔn)釥畎逶贑型槽中

耐腐蝕

通用接頭可在所有端面連接

產品代號 :

E4.560.05.1.12

支撐底盤

支撐下端運行 - 安設導向槽作為簡易模塊化系統，一片式導向槽適用于下端運行拖鏈的應用 您所需要的寬度，高度和顏色 - 我在供應裝配拖鏈的同時也會提供給您支撐底盤系統 隨時隨地可裝配于您的機械或應用中 節省您的到貨和設計時間
整套系統，即裝即用
無需費時費力地自主設計！
適用于多種拖鏈型號的寬度
可輕松安裝于您的機械外部或墻壁托架上。
可提供2種型號及4個選配產品

零件清單

	系統部件24~48小時內發貨
	系統部件2周內發貨
	根據所需，常規交貨時間為4~8周
