易格斯拖鏈電纜|拖鏈系統|拖管|220系列拖鏈，每個鏈節均有橫桿
發布時間：2013/2/26 9:47:46 修改時間：2020/1/15 16:30:11 瀏覽次數：1876

拖鏈電纜|拖鏈系統|拖管|220系列拖鏈，每個鏈節均有橫桿

您可在此設定您個人的拖鏈系統。所有條目及零部件都位于頁面底部的零件清單內。

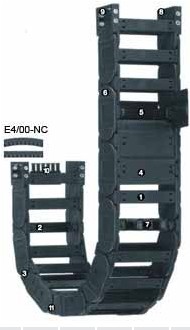

220系列拖鏈，每個鏈節均有橫桿

1.橫桿可沿拖鏈的兩側拆卸
2.寬大的塑料橫桿可有效保護電纜
3.“車閘式”限位塊可有效降低噪音
4.封閉和開放設計可結合使用
5.可鉸接式快速開啟的移動蓋板 - 拖管
6.優化的滑行表面
7. 多種內部分隔方案
8.KMA接頭可在所有端面連接
9.可選用剛性或活動式接頭
10. 選配集成式去應力接頭
11可選配帶雙向彎曲半徑的RBR

E4/00-NC 也可選用不帶預緊的拖鏈
可提供內寬Bi: 40 - 300 mm
可提供彎曲半徑 R: 55 - 250 mm
節距：46 mm/鏈節 = 22 鏈節數/m

220系列

內高 hi: 28 mm
內寬 Bi: 40 - 300 mm
彎曲半徑 R: 55 - 250 mm
節距: 46 mm

每個鏈節均有橫桿的拖鏈

220系列適用場合

要求低噪音
用于高速度和/或高加速度
長いストロークに
要求高附加負載

220系列不適用場合

適用于曲折行程應用
E4/4拖鏈
用于側裝型應用
E4/4拖鏈
要求極低震動的拖鏈
E6.29系列

安裝尺寸

安裝形式: 無支承滑動


產品代號 :	220.040.055.0
內寬Bi [mm]:
彎曲半徑R [mm]:
行距S [mm]:
固定端dM [mm]:
拖鏈長度^** [mm]:	782
鏈節數量 :	17
外寬Ba [mm]:	60
H^* [mm]:	152
D [mm]:	145
K [mm]:	265
H2 [mm]:	112
D2 :	125
K2 [mm]:	265
Hi [mm]:	28
Ha [mm]:	42
每鏈節重量 [g]:	48
重量 [kg/m]:	1.06
所要求的間隙高度是 HF="H"+25毫米（在1千克/米的附加載荷下）,這適用于所有類型的應用如果安裝空間有嚴格限制，請咨詢易格斯
**與鏈長相符計算長度免固定架

價格

> 0 m

根據客戶要求

-500500

A1=移動端， A2=固定端
節距：46mm/鏈節
每米鏈節數= 22
行程：S
拖鏈長度 = S/2 + K

架空長度

取決于附加負載時的架空長度
X軸：架空長度FLB/FLG（m）
Y軸：附加負載（kg/m）
低刻度：行程以米為單位
FLB=安全塌腰架空長度
FLG = 直線架空長度

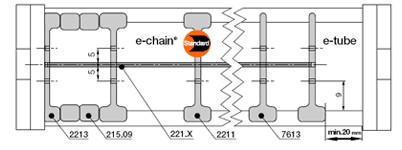

內部分隔

選項 1 ：分隔片和填充片

選項 2：中間橫隔片支架

接頭

KMA - 活動式

KMA - 固定式

建議用于架空滑行應用

通用接頭可在所有端面連接

螺栓連接部位在拖鏈橫截面之外

用于狹小空間

耐腐蝕


產品代號 :	2200.040.1.12
A [mm]:	Bi +12
A' [mm]:	Bi +24
B [mm]:	15
C [mm]:	12.5
D [mm]:	17
E [mm]:	58.5
F [mm]:	5.5

支撐底盤

導向支撐底盤01型

支撐下端運行 - 安設導向槽作為簡易模塊化系統，一片式導向槽適用于下端運行拖鏈的應用您所需要的寬度，高度和顏色 - 我在供應裝配拖鏈的同時也會提供給您支撐底盤系統 隨時隨地可裝配于您的機械或應用中節省您的到貨和設計時間

整套系統，即裝即用
無需費時費力地自主設計！
適用于多種拖鏈型號的寬度
可輕松安裝于您的機械外部或墻壁托架上。
可提供2種型號及4個選配產品

零件清單

	位置	數量	產品代碼	描述		價格
	1	1	220.040.055.0	220系列拖鏈	長度 782 mm
	2	1	2200.040.1.12	接頭，活動式，全套用于奇數鏈節
剪切成本:
總價:
						計算

	系統部件24~48小時內發貨
	系統部件2周內發貨
	根據所需，常規交貨時間為4~8周
