一、項目概況
云南省天然氣資源調控平臺，負責推進全省天然氣基礎設施投資開發、市場推廣、產業培育等工作。依據《云南省“十三五”能源發展規劃》，依托中緬天然氣管道進行云南省天然氣支線管道建設。目前，云南省天然氣有限公司擁有5調燃氣管道（昭通支線、陸良支線、玉溪峨山支線、祿脿易門支線、富民長水支線）。調控中心SCADA系統將對管道各支線站場進行連續的監控和管理，并上傳數據至能投管理平臺。
通過建設統一的調度中心集中生產調控，可針對性地對節點進行控制，隨時掌握所有管道的動態變化，集中控制關鍵和主要環節，協調平衡所有管道資源運行，保證管道運行效率最大化。設立統一的調度中心是保證云南省天然氣有限公司正常業務開展的需要。
二、項目特色
管線距離長：屬于省內長輸管線，全長約680KM，覆蓋云南省全部區域；
壓力等級高：全部屬于長輸高壓管線，壓力基本都6MPa以上；
安全要求高：肩負著全省的燃氣中游輸送，系統的穩定性和安全性要求高。
三、系統架構
部署有上位系統的場站，通過在現場安裝IOServer采集程序?qū)崿F(xiàn)數據采集，無人值守站通過直接采集設備實現數據上傳。
信息中心配置有歷史服務器（集群）、實時數據服務器（冗余）、工程師站（1個）、操作員站（4個）及WEB服務器，數據庫服務器搭配工業庫和關系數據庫，工業庫用于存儲生產過程數據，關系數據庫存儲設備信息及用戶等關系型數據。
四、系統功能

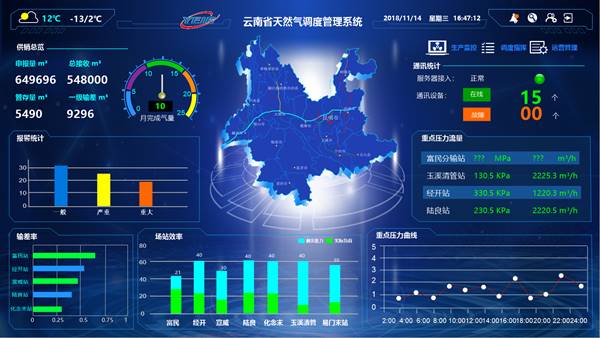

4.1燃氣駕駛艙
駕駛艙主要展現工程整體概況，展示關鍵匯總數據。主要包含供銷總覽，重點場站壓力曲線，報警統計，重點場站壓力流量，場站效率，輸差情況，通訊統計，視頻監控畫面及GIS地理信息，可以通過單擊生產監控、調度指揮、運營管理來實現跳轉。

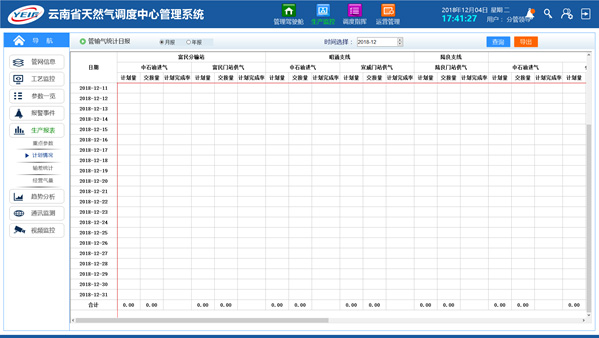

4.2計劃錄入
計劃經營部計劃員使用此界面制定銷售周計劃量、月計劃量、季度計劃量、年計劃量?？梢詫τ媱澾M行查詢，增加，刪除，修改，并且可以實時統計計劃完成情況。

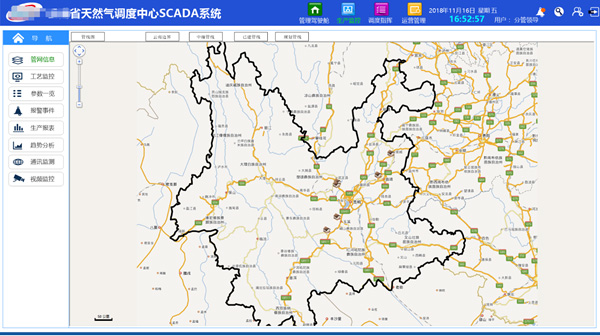

4.3管網信息
結合地圖展示管網走向，標注場站及相關設備位置，并與生產數據相結合，對生產狀況進行全局預覽。
4.4視頻監控
可以通過單擊下拉菜單選擇場站，查看該場站的視頻監控畫面，并通過點擊【抓BMP圖】、【抓JPG圖】兩個按鈕，來捕捉想要截取的視頻監控畫面，可以通過點擊【開始錄像】及【停止錄像】來進行錄像操作。通過點擊【上】、【下】、【左】、【右】按鈕來調整監控。

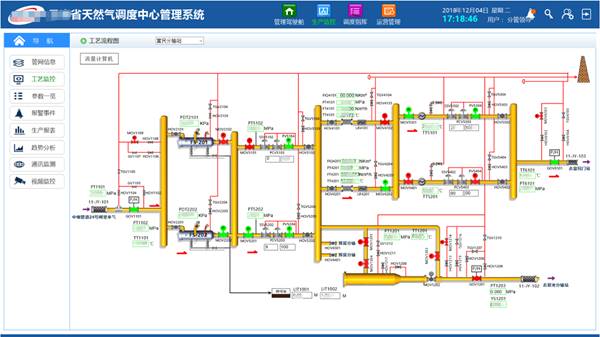

4.5工藝監控
立體展示各場站的工藝流程圖，通過工藝畫面可以實時獲取場站的相關信息（壓力、流量、溫度、工況）和設備運行情況并標注流量方向，當有報警產生時，頁面圖標會閃爍提示，同時彈出報警提示框。點擊畫面設備可進行相應的控制，通過畫面直觀的了解各場站的供氣情況，做好管理和調度。
4.6報警事件

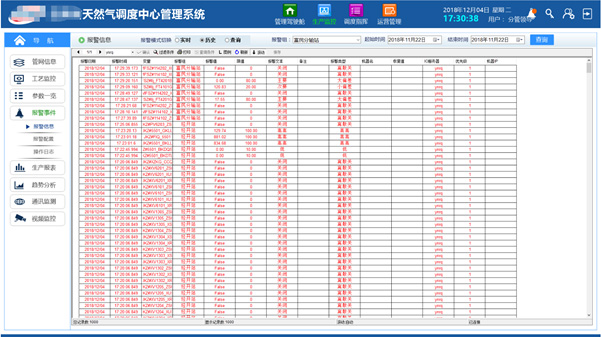

4.6.1報警查詢
本功能模塊主要對報警信息進行匯總展示，可以分類查詢、顯示。
實時報警：一旦有報警信息產生，實時報警窗口就會立即彈出，并顯示報警的具體信息，及時提示操作人員對故障信息進行處理，使操作人員可以第一時間掌握系統參數的異常變化，同時不同類型的報警分別通過不同的顏色進行區分，重要的報警伴隨有聲光提示，展示更直觀，以便操作人員可以在最短的時間內進行處理。同時報警信息可以按照優先級進行排序。關鍵報警信息會彈出報警提示框，調度人員確認后，報警量從報警表中消除。未被確認的報警將發出特殊顏色的閃光指示，報警經過確認后，轉為穩態顯示直到報警條件消失。可以展示實時數據報警信息，可以通過條件設置顯示，顯示不同場站的實時報警數據。
報警查詢：可以根據查詢條件對壓力報警、閥門報警、溫度報警和操作報警等歷史記錄以及該報警所有的相關數據、條件記錄到數據庫，以供日后事故追溯分析和設備運轉操作分析，方便用戶查找問題根源。

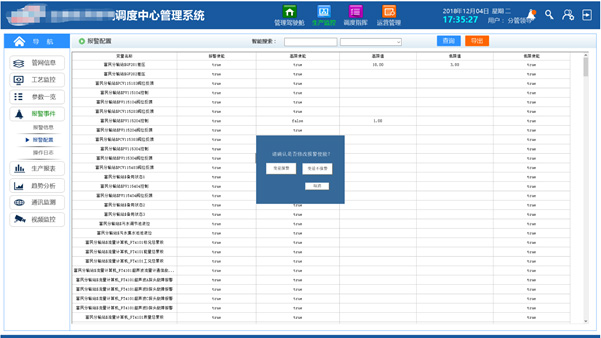

4.6.2報警配置
根據工藝要求改進、設備更換以及現場調試需要，具有相關權限的人員可以對報警限值進行自由設置以及對任意變量報警進行屏蔽，方便系統維護，同時對報警限值修改事件進行記錄，方便以后查詢。可以進行模糊搜索，或者點擊下拉菜單選擇要修改的變量，需要先單擊報警使能，畫面彈出是否修改報警使能確認，來確認變量是否報警。同樣的方法確定高低限使能，之后修改高低限值即可。支持導出及聲報功能。

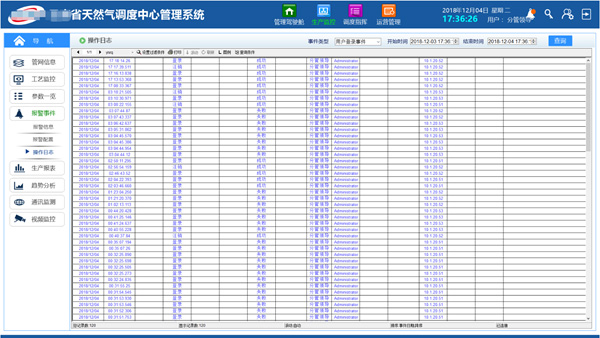

4.6.3事件查詢
系統發生重大情況（設備故障、越限報警、重要設備啟停），或者操作人員對設備的操作、參數調整等，可通過事件記錄功能記錄下相關情況。事件記錄不但包括事件信息、事件發生時的操作用戶、事件發生時間，同時還會把所有與該事件相關的數據及條件記錄到數據庫，以供日后事故追溯分析和設備運轉操作分析。
4.7參數一覽
展示各個場站所有表具的運行參數，用戶可以根據場站，時間，及屬性進行篩選查看該場站的所有該屬性表具的每小時的運行參數

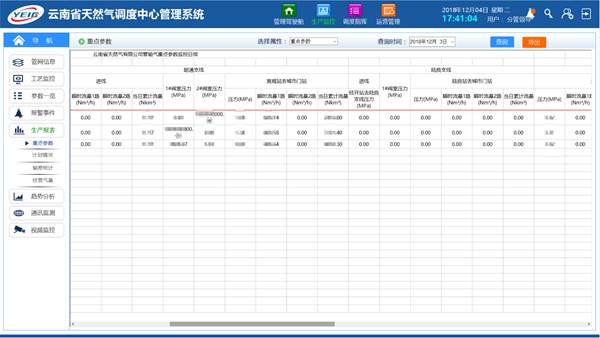

4.8重點參數
展示支線運行情況，提供支線運行重要參數的實時監控。便于掌握了解查看支線運行情況。

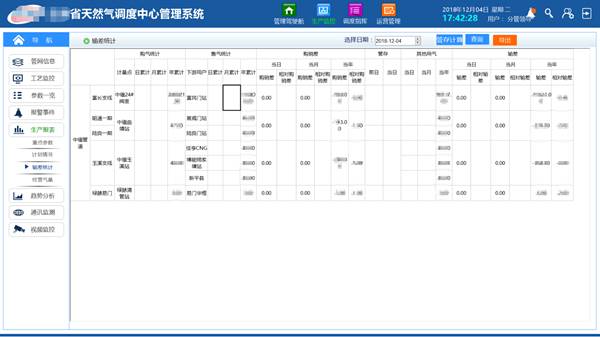

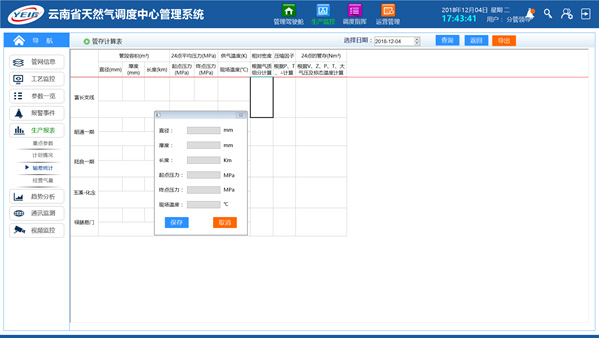

4.9輸差統計
計算每條支線每日的管存情況。并根據管存氣量，及購氣，售氣，購銷差情況，計算出各條支線當日的輸差及相對輸差數據，針對每日輸差數據，對其匯總，計算每月及每年的輸差數據，綜合分析輸差數據。

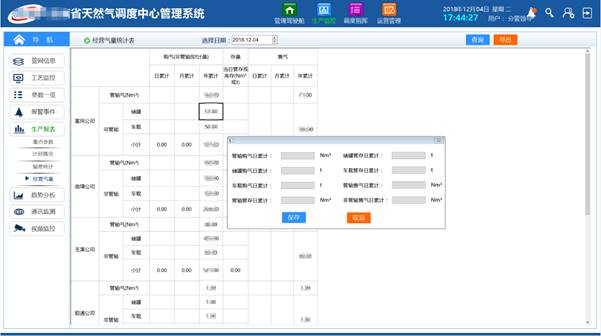

4.10經營氣量管理
管理各個分公司的氣量經營情況，統計管理各個分公司管輸氣及非管輸氣主要包括儲罐及車載氣量進行統計。

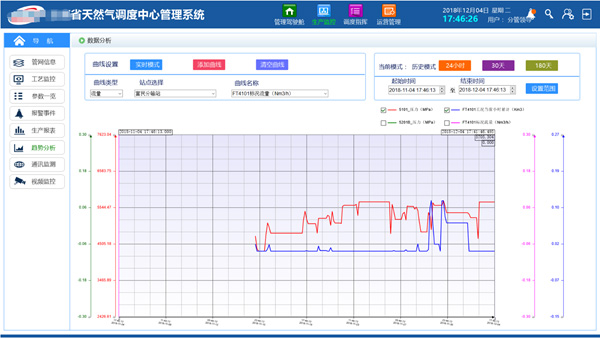

4.11趨勢曲線
可觀測站點任意時間段的參數變化趨勢，分析系統運行情況，主要包括站點壓力、瞬時流量以及設備運行狀態等站點關鍵參數信息的歷史趨勢走向，為調度和維修管理提供參考依據。也可以實時觀測某一數據的變化趨勢，同時在運行狀態下可以自由的進行曲線的添加和刪除，在畫面單擊任意變量即可進入該變量的趨勢曲線畫面，可以提供變量選擇功能，可以方便的切換要查詢的變量，也可以對不同變量進行對比，多曲線同時顯示，以便進行參考對比。
4.12通訊監測
模塊通過嵌入目前已有網絡監控系統，實現對全廠核心交換機網絡通信狀況的在線監測功能?？梢圆榭聪到y(tǒng)下的設備通信情況，綠色代表設備通訊正常，能采集到數據，紅色為通訊失敗，無法采集到數據。
五、項目總結
該系統投入運行后，相對各支線管道單獨分散管理模式，建立了生產調度中心統一協調生產指揮，使整個生產運行按照統一指揮的原則、沿著正確軌道運行。保證項目運行能夠?qū)崿F(xiàn)事故提前預防、信息第一時間掌握并反饋、問題及時發現并解決。
有效提高了管道輸送的管理效率、節能降耗、提高決策管理水平，在調度中心這一先進而有效的管控一體化管理系統下，不僅能大大減小管線發生事故的概率，還能避免不必要和無計劃的管道、設備維修和更換，提高生產管理決策的科學性和操作的便利性，確保各支線管道能有條不紊的長期安全運行，從而獲得巨大經濟效益和社會效益。
