大火的《哪吒2》，傳統神話與現代科技的結合讓人驚嘆不已，其中場面宏大的"洪流對戰""水淹陳塘關"的情景，再現水既可造福一方亦可是猛獸。自古以來，水利人用智慧在逆境中尋求突破，將洪水變害為寶，從古代的"堵"水到現代的"疏"洪，書寫了上古的大禹、春秋的孫叔敖、宋代的蘇軾、元代的郭守敬等水利傳奇。如今高新技術不斷加持，"治水"逐步變"智水"，國家水利建設更加智能化。
興水以利民 投資創新高
治水以安邦。近幾年，水利投資規模持續創新高，2023年全國水利建設投資完成1.19萬億元，2024年水利投資規模達到了1.35萬億元，同比增長了12.8%，是連續第三年超過1萬億元。資金重點流向流域防洪工程、國家水網重大工程、水生態環境治理、水文基礎設施和數字孿生等四大領域。2024年12月，國家發改委發布《水利中央預算內投資專項管理辦法》，針對江河防洪治理、重點區域排澇能力建設、海堤工程、水文基礎設施等防洪排澇工程，對東、中、西、東北地區分別按照項目投資的50%、60%、70%、70%予以支持。
受全球氣候變化影響，我國暴雨洪澇突發性、極端性、反常性越來越明顯，保障防洪安全須臾不可忽視。南寧市地處珠江流域，是全國首批重點防洪城市之一。邕江兩岸已建防洪排澇設施多年來為保障南寧市防洪排澇安全發揮了巨大作用，但由于部分泵站運行年代久遠問題諸多，嚴重影響設備正常運行，進而危及城市防洪安全。
為應對南寧日益嚴峻的城市內澇和提升邕江流域防洪能力，南寧市決定啟動邕江防洪排澇泵站改擴建一期項目。該項目對6座泵站進行改擴建并增設智能化監控系統，以實現高效精準調度與防洪排澇智能化管理，保障市民生命財產安全及城市正常運行秩序。
作為南寧市水利行業第一個信創試點的示范性項目，南寧市邕江防洪排澇泵站改擴建一期工程工程總投資 29,013.16萬元，開工日期為 2022年12月，工期1年。工程范圍覆蓋南寧市邕江防洪排澇工程管理中心（邕管中心）本級，及其下設的4個泵站管理所，以及西明江、二坑口、大坑口二、鳳凰江、亭子沖、西江港等6座現地排澇泵站。
本次改造使用亞控KingSCADA信創版+海光CPU+麒麟操作系統，協同構建了邕江防洪排澇泵站監控系統，對邕江流域防洪設施及泵站進行一體化實時監控，有效支持防汛決策與應急響應。通過KingSCADA技術實現實時數據采集、集成分析，可在線監測水流量、分析水位趨勢，并在超限時自動觸發報警機制。

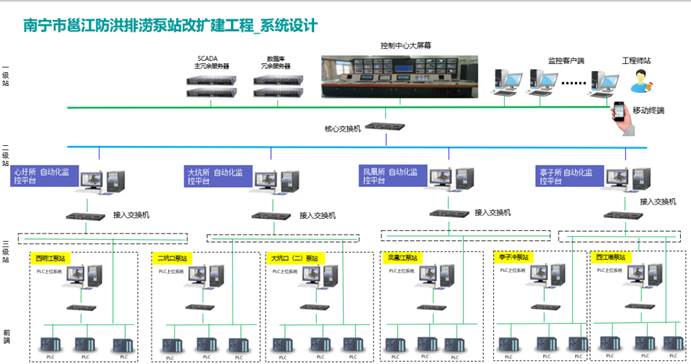

· 系統架構 ·
智慧守護南寧母親河，共賦一彎碧水映邕城
產品優勢
亞控KingSCADA信創版采用C/S架構，支持B/S發布，支持跨平臺、冗余部署，廣泛的設備數據采集，支持自定義報警和統一數據存儲。具有自主研發、安全可控、穩定易擴展等特性，全方位滿足監控市場功能需求，并經過了眾多項目現場的長期運行驗證。
目前亞控?fù)碛心纤闭{(diào)東線江都四站自動化控制系統、三峽船閘監控系統、葛洲壩船閘監控系統、白鶴灘水電站機組碳刷監控系統、珠江三角洲水資源配置工程輔助控制系統等水利行業全國產化典型案例，這驗證了全國產替代在水利工程項目上的可行性，更展現了亞控深厚的技術實力和卓越的企業價值。
01信創全生態適配
亞控致力于提供可靠穩定的組態監控產品，積極與國產硬件、操作系統、數據庫及中間件等廠商開展合作適配共同構建信創生態體系，包括主流CPU、操作系統、PLC設備、國產數據庫、工業數據庫，為用戶提供全方位、一體化的解決方案。
擁抱國產CPU硬件
全面擁抱國產硬件生態系統，支持鯤鵬、龍芯、飛騰、海光、兆芯、申威等國產CPU。
國產設備通訊采集
支持各類國產儀表板卡和RTU、PLC，如傲拓科技、匯川、中電智科、和利時、安控、藍普峰等品牌。
深度適配國產操作系統
支持銀河麒麟、統信UOS、方德、凝思安全、新支點等主流國產操作系統。
支持國產數據庫及中間件
兼容支持達夢、電科金倉、南大通用等國產數據庫，東方通、中創等國產中間件。
02安全穩定
全面冗余，秒級切換
雙機熱備、雙網絡冗余、雙IOServer冷熱冗余、雙IOServer雙設備冷熱冗余；專用網卡或?qū)Ｓ么谕ǖ?，保證系統狀態及時快速偵測，快速實現主從切換。
斷線緩存，斷點續傳
采集和SCADA服務均支持?jǐn)嗑€緩存和斷點續傳，保證數據完整。
身份鑒別，安全守護
支持多因子身份鑒別、訪問控制、日志審計，助力用戶通過等保2.0三級標準認證。
03支持跨平臺運行
同一套工程，同時支持在Windows和各種國產系統上運行，工控機、服務器、移動端、瀏覽器都可以運行，甚至可以在嵌入式系統上運行采集等模塊。
跨平臺部署，多終端瀏覽
服務部署在國產操作系統上，客戶端也可以在Windows電腦上運行。
提升用戶體驗
多平臺統一風格，一致的體驗；瀏覽器遠程查看生產情況更便捷；移動端隨時推送報警、消息；C/S端運行更穩定，本地資源加載更流暢。
降低開發、維護成本
多平臺或設備共用一套工程，節省時間成本；后期只需要維護一套工程，避免一處變更N系統修改的局面，工程管理更簡單。
功能應用
01電氣監視
依托KingSCADA強大的可視化功能，動態展示泵站高低壓室的電氣原理圖，支持無極縮放，用戶可以通過靈活的操作深入查看圖紙細節。同時可實時采集和處理電氣參數、斷路器狀態等數據，確保工作人員隨時掌握系統運行狀況。當斷路器跳閘時，原理圖會自動高亮展示斷路器及相關線路，幫助工作人員快速定位故障并采取措施，有效提升系統的可靠性。
02機組總覽
通過二維平面圖直觀展示泵站機組的空間布局，用戶可清晰了解設備的分布情況。點擊設備可跳轉至設備詳情頁面，查看運行狀態、參數等具體數據。同時，實時展示水位、流量、壓力等關鍵運行參數。用戶可以根據實際需求靈活設置水位標高和告警閾值，系統監測到異常情況時，支持通過短信、釘釘、企業微信、聲光報警等方式進行報警推送，將異常報警信息及時通知到相關責任人。
03設備控制
設備控制功能主要實現控制模式的切換、一鍵開停機及出口閥控制功能。
控制模式
通過直觀的操作界面，操作人員可以輕松實現設備控制模式的切換。當旋鈕處于可用狀態時，系統可實現設備的遠程控制；當旋鈕處于禁用狀態時，設備僅支持手動控制。當設備發生故障時，系統會把發生故障的設備強制為"禁用"，需要人工解除后方可操作，最大限度的保證設備和人員的安全。
一鍵開停機
通過預設的自動化邏輯，操作人員只需點擊一個按鈕，即可完成機組的啟動或停止動作，極大地簡化了操作流程。同時，KingSCADA的實時數據采集和監控功能能夠確保在開停機過程中對設備狀態進行全程監控，保障操作的安全性。
出口閥控制
工作人員可以根據實時運行參數和工藝要求，遠程控制出口閥開關，確保泵站運行在最佳狀態，提高了操作的便捷性，降低了人員工作強度。
04網絡拓?fù)?/b>
動態呈現泵站自動化系統的網絡拓?fù)浣Y(jié)構，清晰展示各個設備之間的網絡連接關系。通過指示燈狀態可判斷服務器、PLC設備的通信狀態，當設備異常時，指示燈會立即顯示異常狀態，幫助操作人員快速定位問題并采取措施。
05操作記錄
系統可以完整記錄每一次操作痕跡，包括操作人員、操作時間、操作站的IP以及操作人員的備注信息，便于安全審計和故障溯源。這些記錄不僅為安全審計提供了詳細的數據支持，還便于在發生故障時快速溯源，準確定位問題。此外，支持記錄的查詢、導出及打印功能，用戶可以根據時間、操作人員等條件進行快速篩選和查詢，查詢結果可以導出為excel文件，并支持打印，方便存檔和分析。
06歷史報警
支持全面的報警信息查詢，用戶可以根據報警類型、時間范圍、設備名稱等條件精準篩選報警信息，快速定位問題。KingSCADA支持多種類型的報警方式，如：限值報警、變化率報警、偏差報警。
07運行報表
通過報表功能，用戶可以隨時查詢泵站、機組、閘閥的歷史時刻數據以及指定范圍內的數據，這些數據包括設備運行參數、水位、流量、閘門開度、設備狀態等。此外，系統還提供靈活的歷史數據查詢功能，支持按時間范圍、設備類型、參數類型等條件篩選，方便用戶快速找到所需數據。
基于亞控KingSCADA信創版構建的邕江防洪排澇泵站監控系統，實現了遠程實時監控，智能調度各泵站運行；快速響應，提升防汛排澇效率；減少人工干預，降低誤操作風險；自動化控制，節能降耗優化資源；系統自動預警，提前應對洪澇災害；提高整體防洪排澇標準和安全性。亞控的監控系統為南寧市邕江防洪排澇工程的管理與運維工作帶來了極大的便利，顯著提升了工程的效率與安全性，守護這條南寧的母親河，讓邕江水靜淌，兩岸民安居。
作為國產工業操作系統信創SCADA的領軍企業之一，亞控科技連續5年在國內市場占有率居領先地位。未來，亞控將與信創生態合作伙伴共同打造SCADA系統的全信創化生態鏈，一起推動監控系統的全國產自主可控性建設，推動智能化泵站樞紐建設在水利行業的國產化應用及高質量發展，助力水行業用戶提質增效，節約成本，保障水安全，最終實現合作共贏的目標。
