絕緣電阻測試儀，俗稱數字搖表、數字兆歐表，已經越來越被廣大電氣人所接受。
很多老式搖表升級上來的工程師，或者很少接觸使用搖表的新兵，往往用著用著就有很多困惑。讓我們一一盤點這些靈魂拷問：

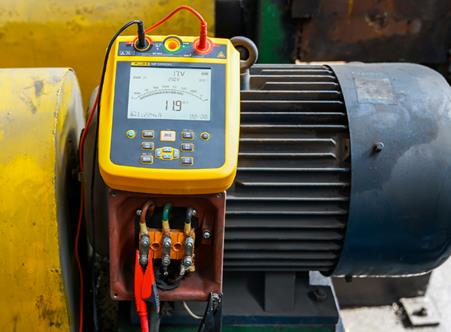

1) 三相馬達的絕緣測試，該如何接線？
答：儀表的2根表筆或鱷魚夾，一根接被測馬達繞組，另一根接馬達的機殼。
[干貨拷問] 到底哪根接機殼，哪根接繞阻？
建議COM口的線接馬達機殼。其實大多時候兩種接法對測試數據影響不大。
2) 絕緣表的絕緣值讀數怎么一直在跳？到底什么讀數是準的？
答：絕緣表按下測試后，一般需要等待1分鐘左右的讀數，是較準確的絕緣值讀數（實際情況和被測材質、溫濕度環境均有關系）。

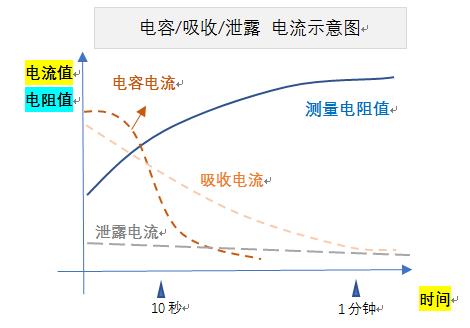

因?yàn)?，在測試儀給絕緣體加電進入測試狀態后，絕緣體會有3個額外產生的電流，從而影響測量值，大部分額外電流會隨時間的推移而變小。具體來說：
電容電流：電容效應，特別是多層+不同材料的絕緣會更為明顯。初始階段，對‘電容’充電，電容電流因此較大，隨著電荷充滿，電容電流逐漸趨向于0。一般持續幾秒~十幾秒不等。
[小知識] 在絕緣電阻較高時，測試導線的擺動也可表現出明顯的電容充放電電流
吸收電流：絕緣材料自身是分子受測試電能的影響，重新排列會吸收電能從而產生吸收電流。一般持續1分鐘或更久才能趨向于0.
泄露電流：較為顯著的影響，多存在于高絕緣值+高測試電壓（比如2500V或以上），以F1535 2500V絕緣表為例，2500V工作時，通過儀表隨附的G端口捕捉此部分電流，可使測試值更為準確。
[小知識] 因此福祿克1000 V 絕緣表1508/1503并未配置泄露電流功能。F1535的G端口在100 0V 及以下檔位，一般不需要使用。
3) 為什么測試同樣的絕緣體，有的表波動很慢也不準，有的表能更快進入穩定讀數也方便判斷測試值呢？
答：在理解了第二問之后，不難回答：關鍵的賬面因素之一是 最大短路電流是否足夠大。因?yàn)殡娮鑳x只有能更快完成對 電容電流/吸收電流效應 的電能輸出后，才能獲得穩定值。此外當然還有整體電路、變壓器設計和算法等綜合設計，來保證整個測量過程和最終結果。
