諾德奈Frisia航運公司的新港口碼頭新穎別致，同時它所采用的智能樓宇技術令人印象深刻。
萬可智能樓宇系統為打造現代化的數字化港口發揮了關鍵作用。
德國的北方人往往都比較低調，而在形容諾德奈的NordenFrisia航運公司的新港口碼頭時卻使用了“面向未來”、“超現代”、 “卓越”等詞語，但這些詞語用于形容這座建筑非但不夸張，反而十分貼切。

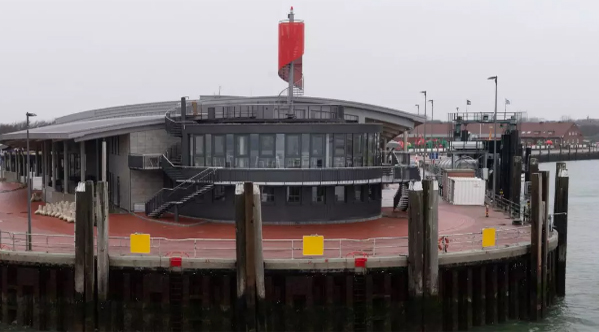

Frisia航運公司斥資約一千萬歐元建造了一座先進的新港口碼頭，其圓形外觀與島嶼景觀融為一體?！巴庥^方正、實用、造價低廉對我們沒有吸引力，我們需要的是較高的自動化水平，”航運公司項目經理Weddermann解釋說。
較高的樓宇自動化要求
Weddermann說：“無論建筑多么精致，碼頭的核心功能是為我們的乘客服務?！盕risia渡輪每年運送約230萬人往返該島，高峰期時有20,000人出入該港口。

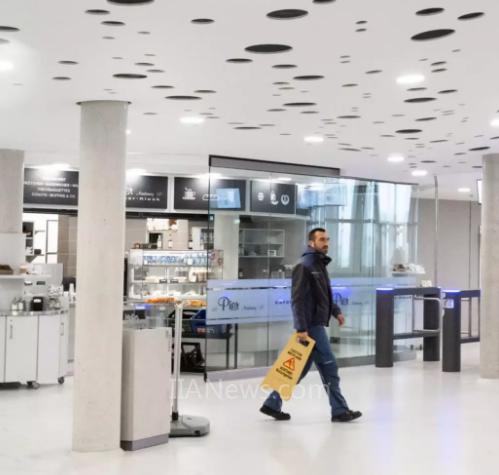

建筑內現設有一個寬敞的等候區，可供游客購買船票、小吃，并享受其他便利設施。航運公司已將總部遷至Harbor Dune，此處設有供大約50多名員工使用的辦公室，以及兩間供管理層和執行董事會召開會議的會議室。
此外，航運公司設定了非常高的能源管理標準。能源消耗應通過使用地?zé)嵯到y(tǒng)和活性混凝土芯屋頂趨使碳平衡。設備還包括地?zé)岬匕?。Frisia打破常規，并未建設經典的通風系統，換氣主要通過自動開窗和控制小型風扇進行。這種做法在旅客等候大廳中至關重要，候車大廳在高峰時段可容納1300人。
要點：對該建筑進行合理配置以滿足上述需求實屬不易?！斑@是迄今為止我們實施過的最復雜的項目，”VMTechnik首席執行官、樓宇自動化專家Klaus Mayrhofer說道。
綜合樓宇自動化解決方案
Mayrhofer負責整個樓宇技術工作?！斑@個項目的特別之處在于，各個領域的建筑設計師都能夠把握整體，并采取一種綜合的方法，”電氣工程師表示。
無論是通過地?zé)岷蜔岜?、現代LED照明、乘客大廳的通風還是辦公室的空調來實現碳平衡式加熱，對Klaus Mayrhofer而言，重要的是調和所有規劃者的需求和想法，并確定整個技術如何才能既可自動運行，又能具備協調高效的特點。
他借助萬可智能樓宇解決方案實現了這一目標。這些組件為Hafendüne的整個電氣儀表以及控制和調節奠定了基礎?！拔覀冎雷约好媾R著艱難險阻。由于我們是萬可的系統合作伙伴，因此我們也清楚萬可的解決方案在硬件和軟件方面均具有必要的深度，”Mayrhofer說。
分布式智能系統

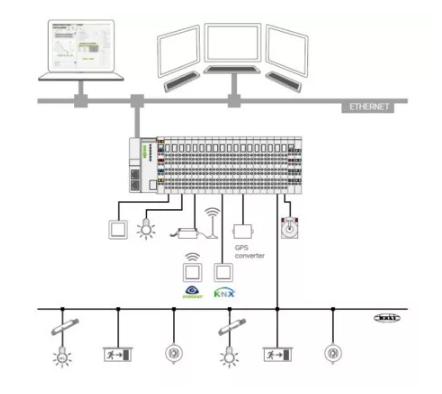

由于碼頭被劃分為旅客大廳、行政管理區、檔案室及其他區域，因此十分適合采用分布式智能系統?！拔覀冊跇怯钪锌偣舶惭b了七個分布式自動化系統，”Mayrhofer說。樓宇中央神經系統核心的萬可控制器將所有數據傳輸至中央服務器。
多個傳感器和執行器持續提供諸如有關閥和泵的狀態、入口和回流溫度、各空間室內溫度、乘客大廳中的CO2值、用電設備等信息，且光照值等重要天氣數據也在考量范圍內。使用萬可技術檢測和處理的所有數據點如逐個列出需超過四張DIN A4紙。
“數量最多的可能是加熱和冷卻流的液壓控制數據，”Mayrhofer解釋說。地?zé)醾鞲衅鳌岜煤突钚曰炷列局g的相互作用極為復雜。尤其是Frisia員工可使用自己的操作元件獨立地調節辦公室中的溫度。為此，會議室使用了現代化的觸摸屏。
照明方面還有另一個精妙之處：DALI總線可根據自然光照水平生成控制樓宇照明的命令。傍晚時分，當太陽沉至北海海面以下時，室外照明燈會自動從道路照明模式切換至藍光模式，使整個樓宇沐浴在藍色燈光中，而藍色正象征著Frisia航運公司。
智能通道控制
包括防火閥和風扇在內的火災報警系統也與中央萬可樓宇自動化系統相連。另一個重要方面涉及能量監控?！芭c熱量產生和使用有關的所有數據均已存檔，我們可借此不斷優化系統。這種復雜的裝置中可以挖掘出巨大的潛力，”Mayrhofer解釋說。
事實證明，基于萬可技術的可視化大有裨益，信息得以在清晰的趨勢圖中加以呈現。所有數據均可通過安全數據線路在現場以外的地點瀏覽。

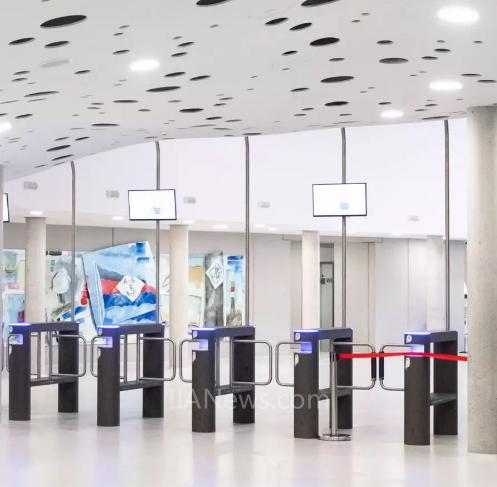

對項目經理Olaf Weddermann而言，碼頭的大型玻璃門的開啟和關閉應加入到更重要的樓宇技術功能中。它們是在短時間內有組織地引導大批乘客上下輪渡的重要工具。

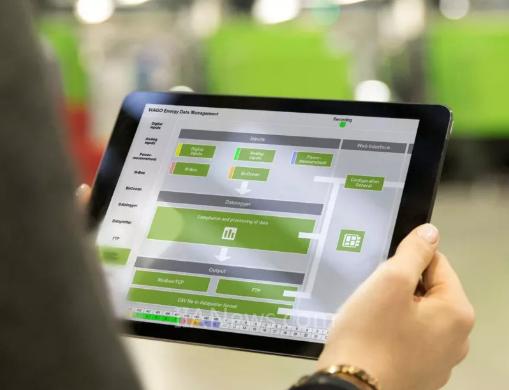

Weddermann說：“我們最初并未打算使用復雜技術來處理此問題?！?但他被這種可能性深深打動了?！伴T控制器可以使用萬可應用在平板電腦上操作，”Mayrhofer解釋說。
員工可以借助平板電腦應用在旅客大廳里開啟和關閉通往小島和渡輪的通道，在旅客大廳即可使他們了解到達和離開的旅客流量。Mayrhofer還在”Frisia IV”上安裝了萬可系統，用于控制供暖和通風。
Weddermann說：”我直接詢問萬可技術是否能用于這一功能，答案是完全肯定的。” Harbour Dune的一切都正常有序的運轉。
