原理：根據法拉第電磁感應定律，導體在磁場中運動會產生感應電壓。流動的導電介質相當于運動的導體，極性交替變換的開關直流電生成直流磁場，感應電壓與介質流速成正比，通過兩個測量電極將感應電壓加載在放大器上。根據感應電壓測得介質流速，基于管道橫截面積計算得到體積流量。

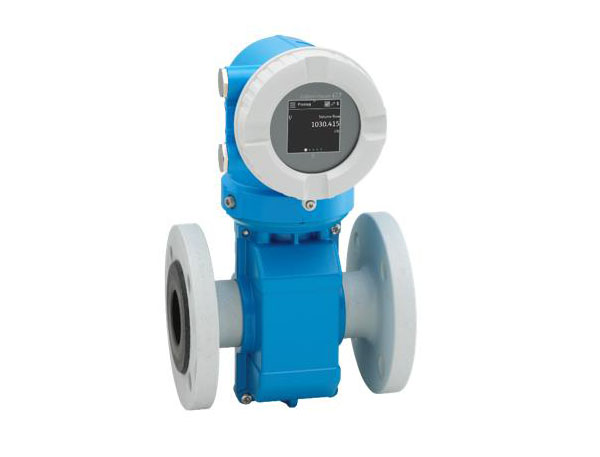

產品設計：流量計由1臺變送器和1個傳感器組成。提供兩種結構類型的儀表，一體型：變送器和傳感器組成一個整體機械單元；分體型：變送器和傳感器分開安裝。
直接測量變量：體積流量、電導率
測量變量計算值：質量流量
量程比：大于1000：1
測量范圍：在指定測量精度范圍內，典型流速范圍v=0.01…10m/s
公稱口徑：DN25…2400
最大測量誤差Volume flow ：±0.5% o.r.±1mm/s
重復性Volume flow： 最大±0.1% o.r.±0.5mm/s
介質電導率：≥5 μs/cm
介質溫度范圍：-20...+90 °C（與內襯有關）
最大過程壓力：PN40，Class300，20K
過程連接：松套法蘭，固定法蘭
內襯材質：硬橡膠、聚氨酯、PTFE
電極材質：不銹鋼316L，Alloy C22合金
電源：24VDC，100…240VAC
輸出信號：4 … 20 mA HART，脈沖/頻率/開關量
通信協議：HART，Modbus RS485
防護等級：
變送器 IP66/67；
傳感器 IP66/67；可選 IP66/67全焊接型，帶保護漆涂層，通過EN ISO 12944 C5-M防腐保護認證，允許在腐蝕工況下使用；可選IP 68，全焊接型，帶保護漆涂層，通過EN ISO 12944 C5-M和EN 60529防腐保護認證，水下測量時，可以在最大水深3m內連續測量，在最大水深10m內測量最多48小時；可選IP 68，全焊接型，帶保護漆涂層，通過EN ISO 12944 Im1/Im2/Im3和EN 60529防腐保護認證，海水中測量時，可以在最大水深3m內連續測量，在最大水深10m內測量最多48小時，也可以埋地安裝測量。
優勢：
測量可靠：無直管段安裝要求的全通徑電磁流量計，可直接安裝在管道彎頭下游高精度測量，無壓損
四電極結構：傳感器采用四電極設計，測量電極、參比電極和空管檢測電極，在連接金屬管道時不需要接地環，EPD空管檢測電極可檢測是否滿管
應用廣泛：傳感器通過EN ISO12944防腐認證，支持埋地安裝使用或長期水下測量
最優操控性：可以使用移動終端設備安裝SmartBlue app藍牙通訊操作調試，也可直接通過2.4"LCD觸摸屏操作，觸摸屏可自動旋轉方向
調試簡單高效：儀表自帶調試操作向?qū)Р藛?，能夠逐步指?dǎo)用戶輕松、正確地完成儀表調試
自校驗功能：采用 Heartbeat Technology 心跳技術，無需中斷生產過程即可對儀表進行自校驗，經過第三方權威機構TUV認證
經久耐用：傳感器經大量實際應用驗證，自1977年起，全球已有超過300萬臺儀表成功投用
