PlantStruxure 2011年新品 - Modicon Quantum 以太網I/O解決方案。Modicon Quantum 以太網I/O 解決方案主要被設計用于工廠自動化和過程自動化系統，屬于PlantStruxure系統的一個重要組成部分，該模塊不僅支持遠程I/O架構，而且對于將來的升級改造能帶來更多的便利。以 Quantum PLC 產品為中心，將Ethernet 作為主干，并將Quantum 本地機架連接到遠程 I/O 子站，該功能稱為Quantum Ethernet I/O 或 Quantum EIO。

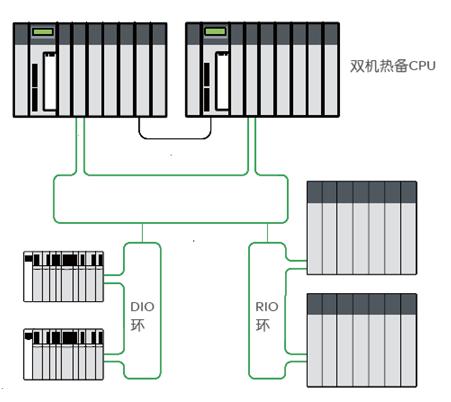

　　該解決方案主要通過以下兩款新模塊來構成包括菊花鏈環、多環及云等各種系統解決方案構架：
　　(1) 140CRP31200: Ethernet/IP 以太網IO 處理器接口模塊
　　- 設備網絡口：2個RJ45端口，提供RIO和菊花鏈環的連接。
　　- Service端口：提供以太網端口的診斷，以及對外部工具和設備的訪問（HMI, Unity Pro, 交換機）。
　　- InterLink端口：可提供到DIO的連接，端口須連接到NOE模塊，以混合DIO和RIO在同一根電纜上。
　　(2) 140CRP31200: Ethernet/IP 以太網IO 站適配器模塊
　　- 設備網絡口：2個RJ45端口，提供RIO和菊花鏈環的連接。
　　- Service端口：連接HMI,Unity PC。
　　主要產品特性包括：
　　- 以太網IO架構擁有更好的靈活性：以太網拓?fù)淇梢造`活地采用菊花鏈環，主環，子環和星型等結構。
　　- 開放、標準和長期技術：Ethernet/IP通訊協議，旨在用于過程控制和工業自動化應用，被ODVA組織全球推廣，在未來的以太網背板上更快的開發新的模塊，以太網CRP/CRA模塊上有更好MTBF，和標準的ODVA產品保持一致性。前面板診斷標準適合維護，基于標準以太網和ODVA規則的培訓方式。
　　- 以太網IO架構更少的限制：IO掃描提供更好的數據交換，這樣IO子站可插入更多的模擬量模塊。
　　- 更好的性能：更好的ART應用程序響應時間。
