臺灣某全球知名半導體公司擁有大量專業IC制造工廠，其中包含了許多加工工藝。該公司的產品主要包含各種各樣的IC芯片，如0.18mm邏輯芯片、混合信號芯片、模擬信號芯片、高電壓低功耗芯片、COMS RF芯片、Flash、嵌入式存儲器以及雙極性COMS DMOS (BCD) IC芯片。其中一個工廠每月8英寸晶片的產量約為55,000件。

半導體生產過程采用了大量化學物質和氣體，其中不乏有毒物質。因此，這些氣體必須得到有效的監控，以確保工作人員和周圍居民的生命安全。而收集的監測數據用于向當?shù)卣O(jiān)測機構的環境報告當中。公司需要搭建一個可靠的網絡來采集監測數據并將這些數據傳輸?shù)焦S的監控中心。用于氣體監測的通信網絡必須具備可靠、無間斷的操作及斷線之后快速恢復通信的能力。

系統描述

半導體生產廠采用了一系列監測儀來檢測有毒氣體。如氨氣、氧化劑、氫化物、酸性氣體、氰化物、硫化物以及PFC。監測系統由CM4氣體監控器、16氣體監控器（ 由4組CM4組成）以及搜集溫度和氣壓參數的柜體組成。氣體監控器使用數字信號和特殊信號在極短的時間內偵測出滲漏。由于在指定的區域內需要偵測不同類型的氣體，因此需要設備有不同的監測等級。而監測點遍布工廠的各個角落，這就意味著在惡劣的環境里網絡傳輸?shù)木嚯x、速度、可靠性和安全性顯得尤為重要。

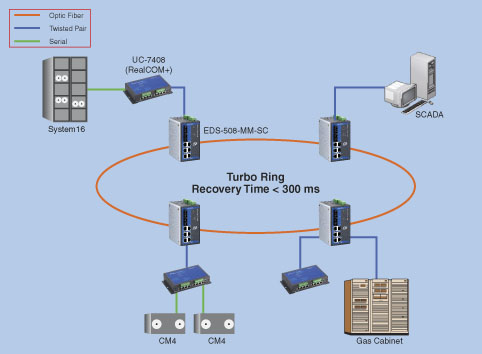

該半導體工廠監控系統的搭建選用了Moxa的產品：UC-7408嵌入式計算機用于數據采集并與SCADA系統進行通信；EDS-508-MM-SC 8端口網管型交換機用于組建光纖骨干網并提供設備之間通信。EDS-508系列交換機通過了Class 1，Div.2危險區域（包括易燃、易爆氣體、液體和蒸汽）認證，適用于苛刻的工廠環境當中。EDS-508系列交換機組建的Turbo Ring具備易于升級、穩定性高、永不斷線、高速、恢復時間短以及長距離傳輸?shù)奶攸c(diǎn)。如今，整個工廠的監測數據都可以同時被傳輸?shù)奖O(jiān)控中心，監控?cái)?shù)據采集更加可靠和有效。
