自人類發展步入電子時代以來，隨著科技的飛速前進，電子測量領域?qū)y(cè)量速度、精度和信息提取便捷性等方面的要求越來越高。在各種復雜測試過程中，萬用表尤其是臺式數字萬用表逐漸脫穎而出，并憑借其測量速度快、測量精度高、測量范圍廣、抗干擾能力強、便于信息交互以及使用方便等優勢，受到了工程師們的青睞，是進行精確測試測量不可或缺的重要工具之一。
但是，長期以來高性能數字萬用表市場都被國外品牌所壟斷，Agilent（安捷倫）、Fluke（福祿克）、Keithley（吉時利）等廠商的產品充斥著高端市場。由于這些國外產品的性價比不佳，高性能數字萬用表一直難以得到普及。不久之前，北京普源精電科技有限公司（RIGOL）DM3000系列數字萬用表的問世打破了這一局面，以其完美的操作性和高性價比滿足了我國數字萬用表市場的殷切需求，使國產高性能測試測量?jī)x器得到工程師的廣泛認可。
本篇以RIGOL DM3064數字萬用表為例，感受國內數字萬用表的發展?fàn)顩r和技術水平。
初拿到RIGOL DM3064臺式數字萬用表，感覺外形設計美觀大方，機體做工精細。不但前后面板布局絲毫不比安捷倫等國外產品遜色，獨特的十字按鍵區更顯美觀、實用。還有包括半透明背光按鍵、嵌入式幫助等這些人性化設計降低了操作的復雜性，更容易上手。

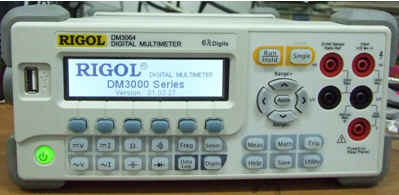

圖1.DM3064前面板
圖2.DM3064后面板
RIGOL DM3064數字萬用表不但涵蓋了目前市面上臺式數字萬用表的所有常用功能，還增加了創新功能設計。首先，DM3064的功能覆蓋了六位半高精度數字萬用表，高速數據采集，自動測量、巡檢，多種數學運算，任意傳感器測量等多個方面。其次，DM3064支持RS-232、USB、LAN和GPIB接口，滿足了不同環境數據通訊的要求。值得一提的是DM3064不僅擁有USB Device接口，還擁有USB Host接口，這大大方便了U盤存儲和系統升級。第三，DM3064高達50KSa/s的數據采樣率可以捕捉高精度音頻波形等快速變化的數據，而2M的內部存儲深度則使這些數據的紀錄更加方便。最后，DM3064采用256x64點陣液晶顯示，可支持簡單波形顯示和數據記錄波形顯示，還可以顯示出數據采集點信息。
在實際操作中DM3064更可謂得心應手。
1、常規的交直流電壓電流、電阻、電容、二極管、頻率等測量簡單快捷，工程師們可以輕松掌握測量方法。在此基礎上，儀器也提供了高級菜單以便為高級用戶提供完善的服務。
2、Meas菜單可針對各種測量功能的參數進行設置，工程師可根據具體情況改變默認設置。測量參數菜單主要包括：短路、濾波、阻抗、消零，分別設置短路測試中的短路電阻值、交流濾波的帶寬范圍、電壓測量時的輸入阻抗以及進行精確測量時的預清零。
3、在實際交流電壓測量工程中，濾波帶寬的選擇根據待測的交流頻率而定。帶寬的選擇決定著測量的穩定性和精確性。以測量市電為例，默認濾波選項為“中”，此時測量結果逼近真值速度較快，但是到達真值后電壓會有小幅波動。濾波選項改為“慢”時，結果逼近真值速度較慢，可明顯看出數值從0開始向上積分，約用3S時間可逼近真值。到達真值后電壓波動明顯小于上一情況。另外，濾波選項“快”適用于交流頻率較高的測試，此時測量結果逼近真值的速度將更為迅速。具體的頻率范圍與濾波帶寬的關系選擇可根據DM3064的使用手冊進行設定。
4、消零功能相信大家并不陌生，用于在精確測量前的預校準。例如在測量電阻或電壓前，短接表筆。此時由于表筆導線電阻的存在或感應電壓的存在導致示數并不為0，進行清零可使偏移誤差大大降低，測量結果更接近待測真值。
5、DM3064各量程的歷史測量數據保存在易失性存儲器中，不但方便查看，還可以把測量數據存入非易失性存儲器或通過USB Host接口存入移動存儲設備。
圖3.USB Host存儲數據文件
針對這一功能筆者進行了實戰，在完成一系列交流電壓測量之后把結果存儲到U盤當中。存儲界面十分友好（圖3），C盤為本機非易失性存儲器空間，A盤為可移動存儲器空間。在這里給文件命名時稍有技巧：默認光標位于文件名的第一個字母，左右按鈕可選擇當前位置的字母。當選擇所需字母時如果要進行光標位置切換，需要先按一次上下鍵將輸入法關閉，再按左右鍵移動光標焦點，之后再利用上下鍵恢復輸入法。另外DM3064在支持單分區U盤、讀卡器的基礎上，還無法讀寫多分區移動設備，這點在應用時略顯不夠靈活。
6、RIGOL DM3064的最大亮點在于高速數據采集（Data Log）、自動測量和巡檢方面的新突破。該產品采用新的A/D技術，在 位時可實現50,000讀數/秒的讀出速度，并能以同樣速度連續將數據發送至PC端，應用DataLog軟件可以輕松進行高速數據采集和存儲。
在此也有個應用的小竅門，即在高速數據采集過程中，DM3064可作為一臺低帶寬簡單示波器使用，實時顯示輸入數據波形，這一點在不少實驗中都是十分方便的。首先設置DataLog中高速采集的采樣頻率，進而設置起始及結束條件。欲得到較長時間的波形時需要把高速采集持續時間放的長一些。啟動測量后DM3064在記錄采樣數據的同時，實時顯示采樣數據的波形，功能類似一臺示波器（圖4）。此時，如配合電腦端軟件Ultra Logger可以使配置和讀取更加便捷，采集完畢后數據曲線、采樣時刻、采樣值都可以一覽無余。
圖4.高速數據采集的實時數據波形
圖5.Ultra Logger高速數據采集界面
7、DM3064的接口豐富，包括RS-232、USB、LAN和GPIB等。這些接口不僅可以現場操作，還可以連接互聯網進行遠程控制、配置、監控和數據傳輸，完成在易燃易爆等惡劣環境中的遠程測量工作。
例如，在進行礦下環境監測以及礦下救援時，井中的大量環境信息需要快速準確獲取，但人員長期在現場測量又存在相當大的危險性。如果此時應用DM3064的任意傳感器測量和多路巡檢功能，配合LAN接口接入無線網絡，工程師便可完成井上安全測量監控工作，大大降低了測量的危險性和復雜性。

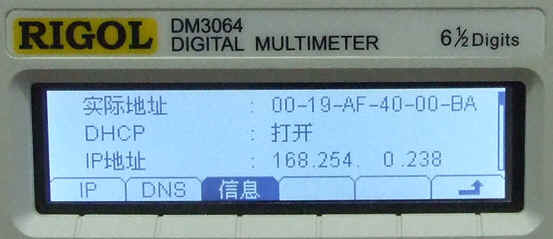

圖6.LAN設置界面
8、DM3064的自動測量功能（多路巡檢）是其他同類產品所不具備的，它與任意傳感器測量這個創新之作一起，讓RIGOL以全新的理念打破了萬用表墨守陳規的局面。
這兩項強大功能的應用，將在后續文章中著重介紹。
結束語
RIGOL DM3000系列臺式數字萬用表以其豐富的功能與人性化的設計成為了臺式數字萬用表市場中的一顆璀璨新星！創新的理念與出色的性價比使其突破以往國產高性能測試測量?jī)x器的技術壁壘并打開市場，成為了測試測量領域的一把利器。它的出現，彌補了國產品牌在高端測試測量?jī)x器市場的缺憾，為民族數字化測量?jī)x器的發展掀開了新的一頁！
