在前幾周與大家分享完ifm激光測距傳感器、流體和壓力傳感器之后，今天我們升華下，一同來聊聊連通數字化的“最后一米”，助你輕松掌握AS-i總線技術，再也不用費心費力又被現場雜亂無章的布線所困擾。
傳統控制系統的布線方式主要是點對點，把現場設備的信號通過大量的線纜連接到PLC的IO模塊。
但是現實中一個項目，往往有幾百、上千甚至幾千點的IO，勢必會讓工程公司花費巨大的人力、物力以及時間在于現場布線的設計、安裝和調試上。

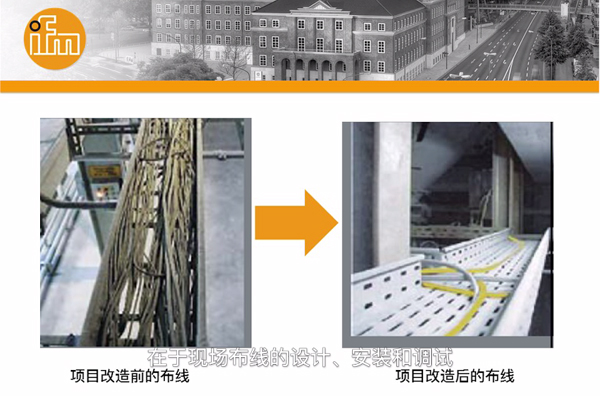

因此AS-i技術應運而生，項目改造后的布線與改造前相比較是不是清爽、整潔了很多呢！

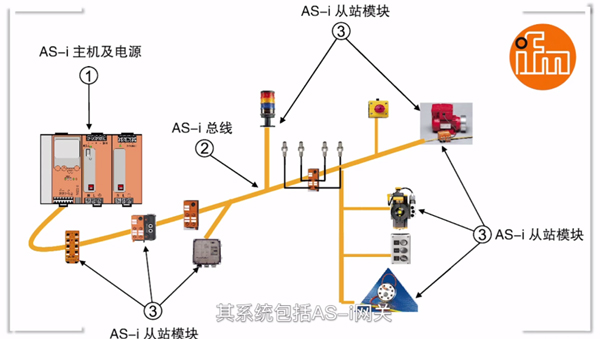

AS-i系統是一個開放的、設備級的兩線制總線技術，其系統包括AS-i網關、電源、扁平線纜以及從站設備。
下面一同跟隨我們，看看這些AS-i設備到底長什么樣子呢？

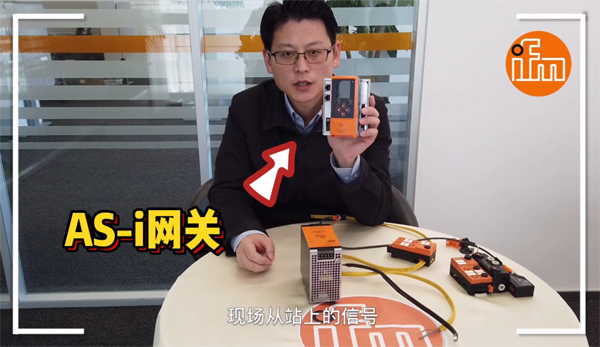

AS-i網關:主要功能是把現場從站上的信號通過向Profinet、Ethernet/IP等通訊協議與上層的PLC進行數據交互。每個網關分單主機與雙主機，每個主機最多支持62個從站設備，相當于最多496個IO信號。
AS-i電源:與普通的開關電源有所不同，AS-i電源把24V電源與信號進行了疊加，給總線上的設備提供電源以及信號傳輸，最多輸出8A。

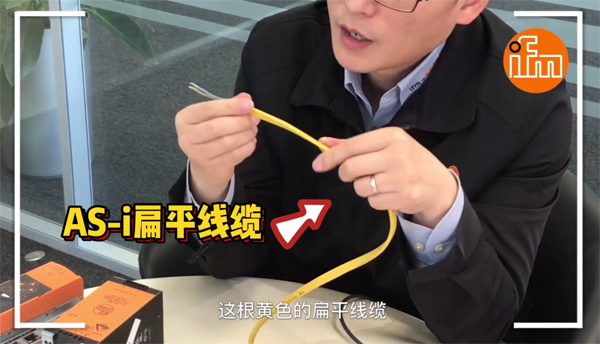

AS-i扁平線纜:下面的兩根是AS-i常用的扁平線纜。黃色的扁平線纜主要用于AS-i總線上、設備的傳輸電源以及信號。每個AS-i的網絡，通過增加中繼器以及終端電阻，最多支持400米。
ifm還提供光電耦合的中繼器，這樣可以使扁平線纜的傳輸長度擴展至3000米。
由于AS-i扁平線纜是信號以及電源同時傳輸，因此它的布線方式非常的靈活方便，在現場，你想放哪里就放哪里。你可以把它設計成“星形”、“樹形”甚至一朵“花”都行，但是！不可以做為一個環形。
多種樣式的AS-i從站設備:普通IO信號模塊、帶有電磁閥的AIRBOX模塊、支持AS-i的RFID模塊，還有其他包括接近開關、溫度還有安全類等模塊。
它們的安裝方式主要分兩種：直接卡在扁平線纜上，上部模塊通過針刺的方式直接與線纜進行連接。若模塊安裝錯了位置，也不用擔心，直接把模塊打開，換到另一個位置重新安裝即可。我們的AS-i扁平線纜還帶有自密性，過段時間它會“自愈”，從而保證線纜的IP等級。
還有一種安裝方式則是通過一個扁平電纜分配器綁在扁平線纜上，然后通過一根線纜進行連接。

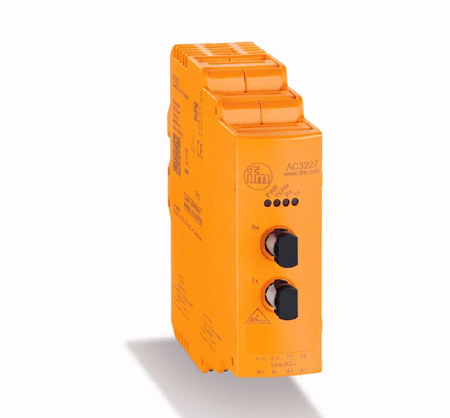

最后，隆重介紹一款A(yù)S-i光纖中繼器，有了它，AS-i接口信號可以通過光學介質傳輸，這樣便可以顯著延長AS-i網絡中的電纜長度。同時，光纖傳輸意味著不受電磁干擾的影響，也不存在任何接地問題。
應用這款A(yù)S-i光纖中繼器，可助你：
●AS-i接口信號傳輸距離最長可達3.2 km
●可實現混合操作（AS-i扁平電纜和光纖）
●防雷，輻射及電磁干擾
●操作可靠性高
●電氣隔離
●插入式終端連接
點擊下方鏈接觀看完整視頻吧！
