●從水和氣體組分中分離油
●分離過程中測量油水界面
●連續測量結果用于儲罐管理
背景
LNG產業鏈中，LNG槽車不僅承擔道路運輸?shù)呢熑?，而且需滿足運輸前后的貿易交接要求。某公司以此要求設計并開發了一套一體化車載裝卸管理系統，通過控制儀根據儀表多種測值實現自動控制裝卸過程。
測量要求

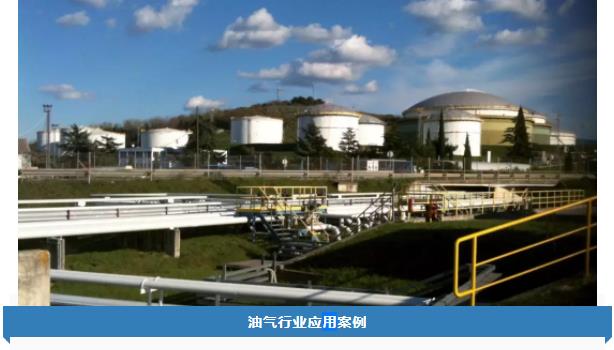

一家歐洲煉油廠提供儲罐和處理石油產品的分離器，高度 4.6 米。其水位（界面）必須連續控制避免水進入到分流器或油進入排水器。過去，液位是根據原油注入量和水的提取量大致估算的。經常需要通過人工檢尺的方式檢查計算（用涂有試水糊劑的量油尺測量界面）。為了優化工藝和儲油管理，煉廠希望找到一款液位計，能夠提供可靠而精確的測量。儀表需要安裝簡單并且無需維護。最基本的，儀表需要 ATEX 認證。
科隆解決方案

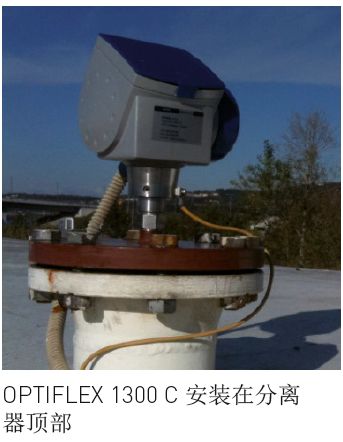

科隆提供了一臺 OPTIFLEX 1300 C TDR導波雷達液位計，ATEX Ex ia 本安防爆，? 2mm 單纜，G? 過程連接，用戶自配法蘭。儀表安裝在分離器頂部，能夠測量油水界面。儀表連續測量油水界面并自動將數據傳輸?shù)娇刂剖摇?/div>
客戶利益
一臺 TDR 導波雷達就能夠完全實現這一工況下的測量要求。儀表能夠精確而可靠地檢測到油面下的水位。幫助用戶盡量將水位保持在最低。測量數據自動并連續地通過 HART 傳輸?shù)娇刂剖遥糜趦?yōu)化工藝和儲油管理。不再需要人工檢尺。由于是二線制儀表，OPTIFLEX 1300 C 需要的布線比四線制轉換器少。易于安裝和操作，只需要少量的維護工作。這些使儀表成為為用戶節省成本的解決方案。
使用產品

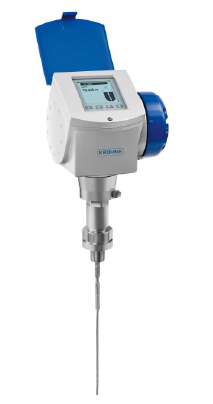

OPTIFLEX 1300 C
●通用型物位計，用于液體，糊劑，顆粒，粉末和液體界面測量的兩線制導波雷達
●動態頻率高，脈寬窄提高了測量精度
●顯示液位和界面
●觸屏設計操作簡單無需開蓋
●安裝簡單，無需現場標定
●探桿可以選擇不銹鋼，哈氏合金 C - 22，或其他材質
●PACTware 和 DTMs 全功能軟件免費提供
●可選過程安全型（對于危險介質，可選帶鋼化玻璃的雙密封系統）
對于不同工況和行業，KROHNE科隆可以提供相匹配的物位測量解決方案，產品包括：

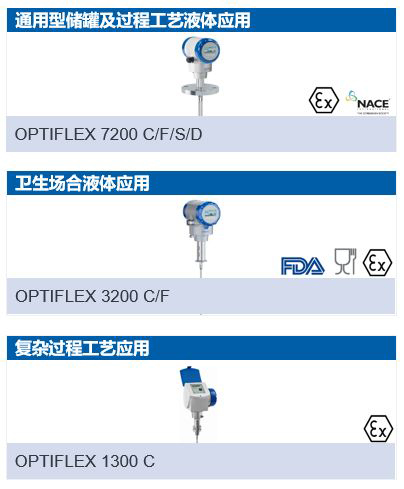

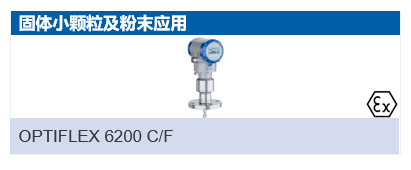

●OPTIFLEX系列雷達物位計（TDR）
●OPTIWAVE系列雷達物位計（FMCW）
●OPTISOUND系列超聲波物位計
●OPTISWITCH系列音叉開關
●BM26系列磁翻板磁浮子液位計
●BW25系列浮筒液位計
接下來，簡單介紹一下
OPTIFLEX系列雷達物位計（TDR）家族
