超聲波流量計在半導體工廠中的應用
●非接觸測量
●長期穩定一致地測量
●快速靈活的解決方案
●便捷的耦合劑添加方式
背景
一家全球知名的半導體芯片制造商，在中國西安建立了一個新的生產工廠，擴大了他們芯片的產能。新的生產廠房的建設從破土動工開始只花費了20個月就完成了。廠房的總面積達到23 萬平方米，廠區占地面積達114 萬平方米。
測量要求
此類半導體工廠需要用到大量的水，包括冷卻水、飲用水、中性水、冷凍水和污水等。這其中的水有部分是不導電的純水，另外一部分水中可能含有腐蝕性的氫氟酸等介質。所有的這些流量都需要被測量和控制。這些測量不光要求高重復性的可靠測量，還希望是一個快速靈活的解決方案。
客戶選擇了外夾式的解決方案的主要原因是這是一種非接觸式測量，在某些應用場合可以避免因?yàn)閮x表的原因?qū)ιa(chǎn)用純水造成污染，以及避免污水或過程水中腐蝕性液體對儀表的腐蝕。同時客戶的管道有多種材質，塑料的或金屬的，外夾式測量原理是一種非?？焖凫`活的測量形式，可以適用不同的管材。
客戶所需求的測量范圍也非常寬，從最小的1,5”，到最大的60”，以及這中間的所有口徑。
科隆解決方案
科隆提供了 OPTISONIC 6300，它有靈活的外夾式測量原理，并且軌道設計提供了一個快速簡單的安裝解決方案。在這個項目的第一期，科隆提供了101 臺OPTISONIC 6300 帶 UFC 300W 轉換器和基本型輸入輸出機芯。傳感器規格分布為：
●23 個小型傳感器
●34 個中型傳感器
●44 個大型傳感器
所有的OPTISONIC 6300 通過電流輸出與 DCS 系統相連?？蛻艉竺娴牡诙诤偷谌陧?xiàng)目也正在考慮采購此款超聲波流量計。
客戶利益
使用 OPTISONIC 6300 使客戶體驗到非常靈活快速的解決方案。外夾式儀表的靈活性和寬泛的應用范圍保證了客戶在任何測量點都可以快速靈活的進行測量。全廠使用的是同一型號的流量計在一定程度上實現了儀表的互換性，也簡化了備品備件的庫存。具有專利技術的“輕按-翻轉”固定機械裝置，即使在添加耦合劑后，也可以確保測量的重復性。
選用產品

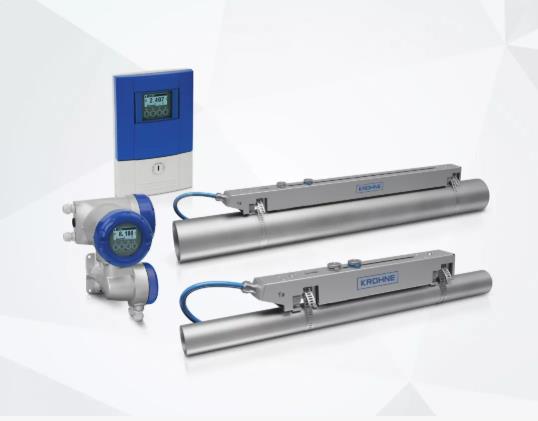

OPTISONIC 6300
●全不銹鋼導軌，IP68結構
●專利緊固結構，確保緊密接觸
●一次定位，長期有效，無需調整
●增強式信號處理，輕松應對復雜工況
●新型數字處理技術，保證精度與長期穩定性
●輕松應對 戶外，高溫，海洋環境
●出廠校驗，零點無慮
●智能診斷，盡在掌握
