本文簡要介紹了觸摸屏的功能特點，以輪胎定型硫化機為例，簡要介紹了觸摸屏畫面的制作思想及與PLC聯動的方法
關鍵詞：觸摸屏，輪胎定型硫化機，PLC，畫面

1 前言
  二十一世紀的新編章已翻開，WTO的腳步又悄然而來。中國輪胎定型機械的專業生產廠家，如何面對國外同行的挑戰？中國橡膠機械行業的知名產品，如何抓住機遇邁入世界先進行列？每一位中國橡機人必須面對的問題，不斷更新觀念，吸收世界先進技術，大膽采用高新產品才是我們的唯一出路。觸摸屏作為一種高新技術產品，廣泛應用于輪胎定型硫化機已成為勢在必行的問題，特別是作為未來計算機聯網的鋪路石更應該引起重視。
2 觸摸屏簡介
  觸摸屏是觸摸式工業圖形顯示器的簡稱，它是一種連接人類和機器（主要是PLC）的人機界面（國外稱為HMI），被稱為PLC的臉面。它是替代傳統控制面板和鍵盤的智能化操作顯示器?？捎糜趨?shù)設置和數據顯示。以曲線，動畫等形式描繪自動化控制過程，并可簡化PLC的控制程序。
  觸摸屏的主要作用是：監視和控制。
  監視-以數據，曲線，圖形，動畫等各種形式來反映PLC內部位狀態,存儲器數值，從而直觀反映工業控制系統的流程，走向。
  控制-可以通過觸摸屏操作改變PLC內部位狀態，存儲器數值，從而參與過程控制。
  現以惠州普利司通輪胎公司生產的1310II型子午線輪胎硫化機為例，簡要介紹有關觸摸屏的應用情況。

3 基本系統配置
  CPU三菱FX2N；觸摸屏MT508T；連接電纜MT-FX2N；

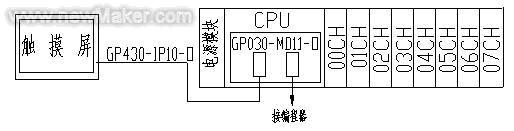

系統配置簡圖見圖1。

圖1 系統配置圖

4 外部聯接
  由于現場安裝時觸摸屏與PLC在不同的地點，所以我們選擇的連接電纜MT-FX2N為10米。通常情況下，PLC的CPU模塊只有一個編程通訊口，而PLC與觸摸屏正常工作時必須連上電纜，這樣很不方便PLC程序傳送與調試，因此我們選擇了一個雙口適配器，將電纜接入雙口適配器的其中一個口，另外一個口則作為編程用。

5 編輯畫面
  每一種品牌的觸摸屏都有自己的畫面制作軟件。本例中使用MT508T系列觸摸屏對應的畫面制作軟件為Easybuilder2.7.2

5．1 畫面簡介

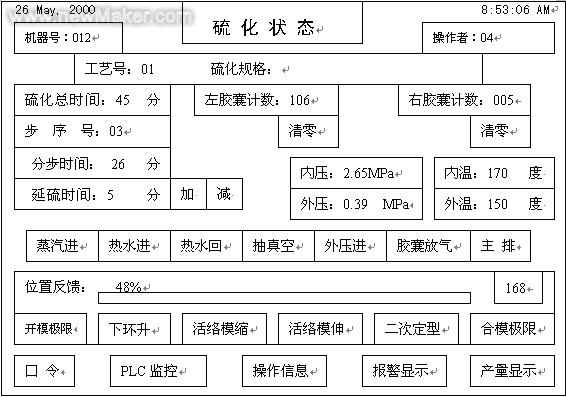

  接通工作電源，觸摸屏自動顯示主畫面（如圖2所示）

圖2 硫化主畫面

說明：
·左上角顯示當天生產日期。右上角顯示觸摸屏當前系統時鐘。
·機器號為該硫化機的編號。操作者可輸入自己的工號或代號。
·所顯示的工藝號及硫化規格由"編輯界面"菜單選定。
·硫化總時間以倒計時方式顯示，此時延硫時間不計時。當按下延時硫化按鈕，系統根據正在進行的硫化工藝以倒計時方式顯示延時硫化時間，此時硫化總時間停止并保持計數，待延硫時間計為零再繼續計時。延硫時間由操作工根據每次硫化狀態通過"加"，"減"按鍵設定。
·步序號顯示正在進行的硫化步序。分步時間以倒計時方式顯示該步序時間。“位置反饋”的上方有一排指示燈顯示步序號對應的硫化閥門狀態。
·左右膠囊計數分別顯示各自的使用次數。更換膠囊后按"清零"鍵將上次計數清零。
·內壓，內溫，外壓，外溫分別顯示對應的PLC模擬量模塊實測參數。
·位置反饋以棒狀圖形式顯示模具開度，右側數字為旋轉編碼器當前值，下部的一排指示燈由PLC將開合模分成若干區間，當旋轉編碼器輸出位于該區間時則對應的指示燈顯亮。
·屏幕下端顯示一排有效的觸摸鍵，選擇并輕輕按下任一觸摸鍵將進入相應的屏幕菜單。

5．2畫面切換

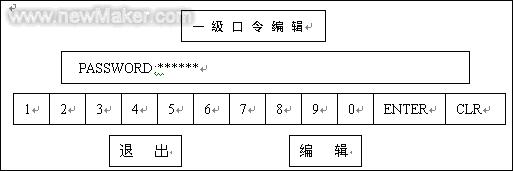

  當按下主畫面的"口令"鍵后，觸摸屏畫面將刷新成圖3所示的畫面。

說明：為保證硫化機正常工作，特別是保證一些工藝參數和配方不能隨意修改。因此制作該畫面，必須口令正確才可進入其它操作。若口令不正確則退回主畫面。

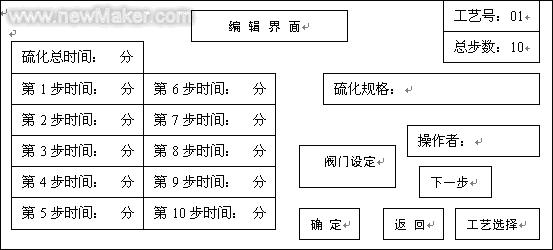

口令正確后，通過中排數字鍵可重新設定口令。按下"退出"鍵回到主畫面，按下"編輯"鍵則進入圖4所示的"編輯界面"。

對于一些復雜或保密的工藝，可以依此畫面制成多級口令。

圖 4

說明：
·首先輸入工藝號（00-99），然后根據不同的工藝設定硫化規格和分步時間，再輸入總步數，按下"確定"鍵就會自動累加出"硫化總時間"。
·按"閥門設定"，畫面將刷新如圖5所示，根據工藝要求設定每步對應的閥門動作，檢查無誤后按"返回"鍵回到"編輯界面"，輸入操作者代號，按"確定"鍵。
·按"下一步"可依次編輯多套硫化工藝。
·按"工藝選擇"，輸入將要硫化的工藝號，并按"確定"，用"返回"鍵回到主畫面。

圖 5

說明：
·根據每一種工藝對應的步序，輕按對應的閥門按鈕，檢查無誤后按"確定"鍵（如有錯誤則用"清除"鍵重設一次）。
·按"下一步"鍵，用上述方法設定下步閥門動作。
·如果畫面空間允許，可將圖4和圖5合成一個畫面。

5．3其它不同畫面說明
（1） PLC監控：將PLC的輸入/輸出地址用指示燈來監控其狀態，如狀態"ON"則指示燈顯亮。
（2） 操作信息：簡要介紹硫化機的操作步驟和操作方法。
（3） 報警顯示：將硫化機的報警參數（如壓力，溫度，潤滑缺油等）用閃光燈來監控。
（4） 產量顯示：顯示該臺硫化機的硫化產量。

6 傳送畫面
  將制作好的畫面用威綸公司的專用傳送電纜，在Easybuilder2.7.2軟件中設定PLC品牌及型號，再將觸摸屏的型號設好。點擊傳送指令即可將畫面上載至觸摸屏。

7 運行
  在與PLC的聯動運行中，所有顯示內容（包括觸摸鍵，指示燈，計時器，計數器等）都應該與PLC的參數完全一致。用通訊電纜連接觸摸屏和PLC即可運行。

8 結束語
  隨著輪胎工藝與配方不斷更新，要求硫化機自動控制技術也應該不斷創新與提高。因此謹以此作拋磚引玉，希望廣大同行不嗇賜教，齊心協力為中國的輪胎工業早日趕超世界先進水平而努力
