【威課堂】4步輕松設置圓形棒圖，猴賽雷！
發布時間：2016/2/23 14:16:42 修改時間：2016/2/23 14:16:42 瀏覽次數：1771

關于棒圖，我們想告訴您。

棒圖在人機接口上是一個經典的對象，是將數據轉換成更好理解的圖像說明，在各個工業領域都有靈活的運用。而現在，威綸通科技于棒圖的應用上發布了新的形態－圓形，提供更豐富的選擇讓編寫程序人員使用。

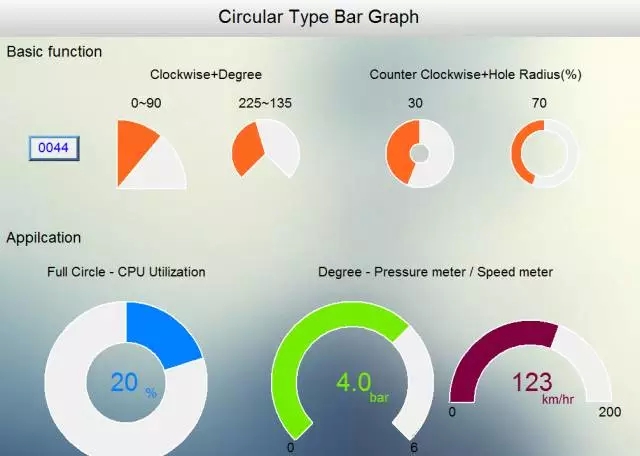

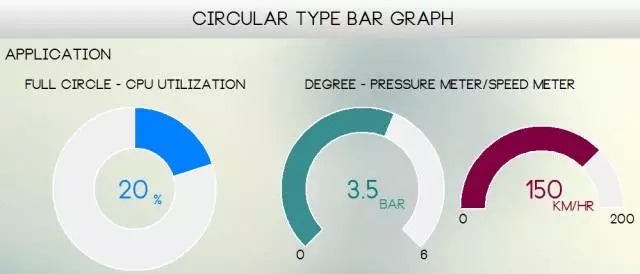

下面這張圖說明了兩種使用圓形棒圖的實際應用。

我們可以很明顯地看到圓形態還有額外的功能，CPU使用率是用整個圓形去表示；而氣壓計或速度計則是用固定角度去表示。我們讓人機接口顯示出來的圖像與實際工具的外型更為符合，因此滿足更多設計上的需求。

軟件版本：EasyBuilder Pro V5.03.01或更新版本

接下來，跟小威一起動手感受一下吧!

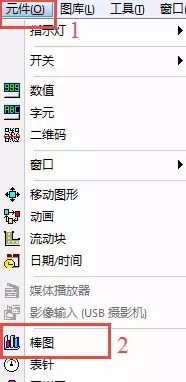

首先，我們一起打開EasyBuilder Pro軟件新建一個工程，在“元件”菜單下選擇“棒圖”。

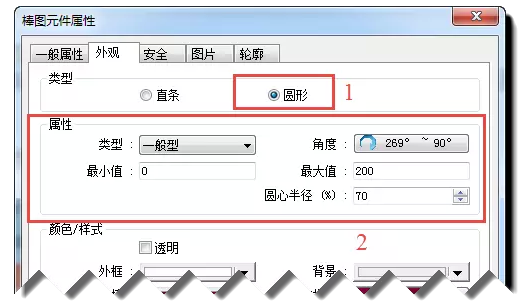

在外觀選項卡中類型選擇圓形，屬性中選擇一般型，角度269~90，最小值0，最大值200，圓心半徑70；在一般屬性選項卡中讀取地址默認為L(zhǎng)W0；點擊確定插入窗口中。

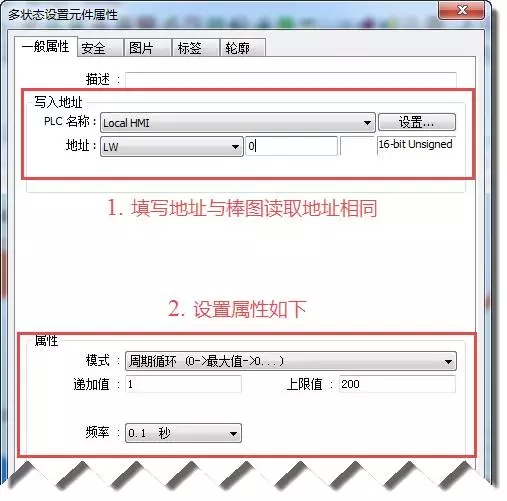

接下來添加一個多狀態設置元件和數值元件讓棒圖運動及顯示。

最后，我們離線模擬，查看實際運行狀態就可以啦！

PS：設置不同的圓形棒圖的屬性，可以通過各種效果展示出來，以滿足您不同的需求。

貼心提醒：棒圖是表示一個參數的百分比。如果您想要使用數個不同參數并且個別標示所占據的比例，請選用圓餅圖對象。
