一、概述
電動汽車充電站是電動汽車使用過程的一個支撐部分，也是電動汽車商業化、產業化過程中的重要環節。充電站工作的性能直接影響動力電池的使用壽命和安全性，建立一套充電站監控系統，通過監視充電設備對動力電池進行充電的過程，采集充電設備狀態、動力電池的電壓、電流、容量以及電池溫度等信息，對采集的信息進行快速入庫，并建立一個可以高效查詢和數據處理分析的信息管理系統，對電動汽車運行安全，改進動力電池質量，提高充電站運行效率具有非常重要的意義。
紫金橋工業監控軟件擁有自己的過程數據庫，可以支持多達數萬IO數據點的毫秒級數據采集和入庫。采用高效的二次壓縮算法系統，提高數據的存盤效率。同時根據工業控制系統的特點設計優化的數據庫索引技術，大大提高數據入庫和查詢的速度。非常適用于對數據采樣頻率和數據采集質量要求高的電動汽車充電站監控系統，同時可以快捷的建立動力電池充放電數據信息庫，為動力電池性能分析，提高動力電池管理技術以及提高充電站性能提供強有力的信息保障。
紫金橋工業監控軟件平臺自己帶有圖形繪制工具，可以非常方便的繪制各種工業圖元，同時利用動態圖元和靜態圖元的管理形式，設計快速管理便捷。平臺支持GIF、JPG、BMP及PNG等各種格式的圖片的導入，支持直接嵌入Flash，可以快速搭建電動汽車充電監控系統的監控界面，用豐富的畫面和動畫方式完美呈現充電站工作的狀態和動力電池的電壓、電流、溫度等各項數據。
圖形、聲音和列表方式的多種報警方式，直觀、及時的根據設置進行報警提醒。多層次的用戶管理方式，對權限進行劃分和恰當分配。
二、系統拓?fù)鋱D

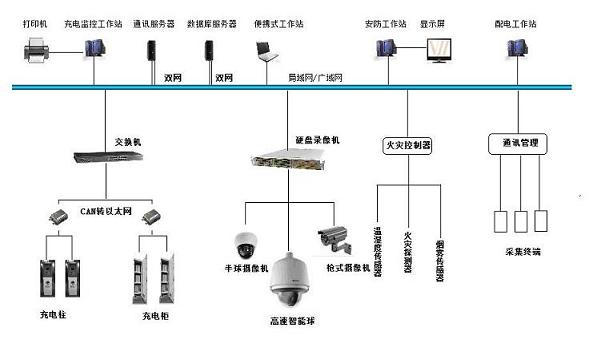

電動汽車充電站監控系統拓?fù)鋱D
三、主要功能
1、充電站整體狀態監控：以圖形化的方式顯示各充電機的分布情況，運行故障狀態；各進入充電站的電動汽車的位置，動力電池的總體狀態；
2、充電機狀態監控：以實物圖示的方式顯示充電機的工作或故障報警狀態，實時顯示充電機各特征數據信息；
3、電池狀態監控：以圖例的方式顯示動力電池組中每塊電池的電壓、電流、容量、溫度等特征數據。
4、電池統計信息：顯示電池的最大電壓、最高溫度、溫差等統計信息。
5、充電曲線：可以根據電池組編號和時間查看特定電池組在某次充電過程中的特征數據曲線；
6、報表：顯示充電數據報表；
7、報警：以圖形、文字、聲音、短信等多種方式進行報警信息提示，可對報警進行確認、查詢、清除等處理；
8、數據管理：數據的快速采樣、壓縮、入庫、查詢、備份及還原等數據操作管理；
9、系統設置：對充電機的數據、分布、特征數據的種類、采樣時間要求等進行設置；
10、界面組態工具：提供了充電站監控系統所需的各種靜態和動態圖元庫，工程人員可以利用開發平臺根據現場情況和客戶的具體需求進行監控界面的繪制；
11、數據管理工具：工程人員根據充電站的具體情況，設置充電機的位置、數目和特征數據種類，配置數據服務器到設備硬件的連接采集和數據與監控界面的對應關聯；
12、二次開發接口：向第三方軟件開放數據接口，實現數據共享。平臺本身就是一個集成開發編譯環境，可以在該處直接進行數據分析模塊的邏輯開發、程序功能擴展等。
