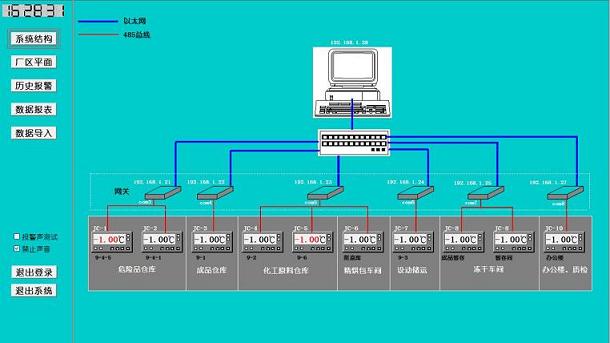

一、系統結構

此冷庫溫度監控報警系統包含六個串口服務器、一個路由器和一個安裝有紫金橋組態軟件的計算機。溫度檢測儀表把實時監測到的溫度參數通過串口服務器以標準的RS485 MODBUS RTU通訊協議傳送到紫金橋組態軟件，組態軟件解析上傳的數據報文獲取溫度儀表上實時監測的溫度參數。

二、系統功能

數據采集：實時采集溫度參數，可進行長期歷史保存。

數據報表：系統提供歷史數據報表查詢，也可以曲線方式查詢展現。

超溫報警：冷庫溫度高于預先設定上限或低于下限時，進行報警?？稍O(shè)置延時，當前溫度持續超標時間超過延時才會報警，避免系統干擾。

報警記錄：對超溫報警進行記錄，可根據時間等方式查詢。

短信功能：冷庫在超溫時，可發送短信報警。

數據插入：可對歷史數據進行修改。

三、畫面截圖

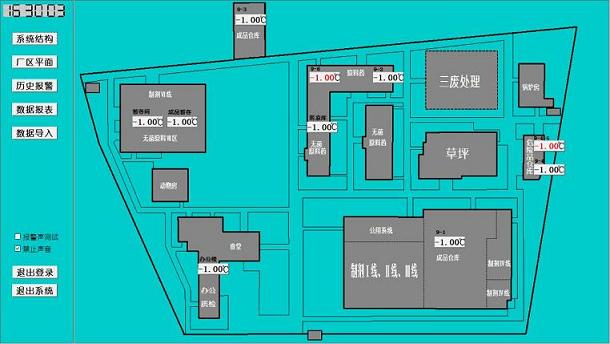

廠區平面

實時顯示監測溫度。如果超過設定的溫度上限值或者下限值時，數值會發生顏色變化和閃爍，報警控件記錄報警點，同時發送短信給指定用戶。

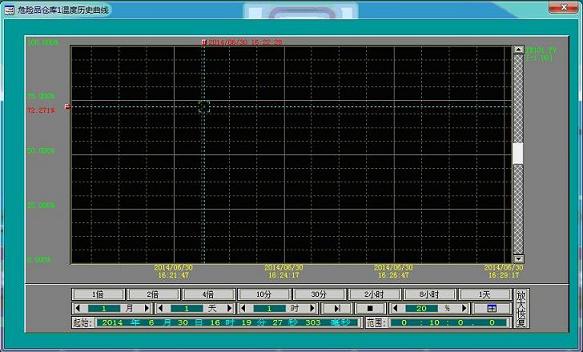

歷史曲線

可對監測的溫度數據進行歷史曲線查詢，采用紫金橋組態軟件的歷史曲線控件完成此項功能。

歷史報警

對報警點進行記錄和保存，可以按需求進行歷史報警信息查詢。

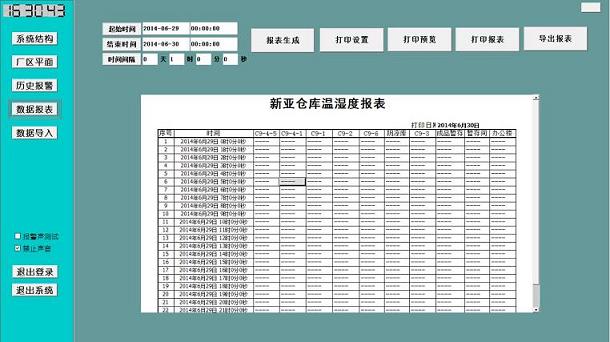

數據報表

對各個監測點的數據進行保存，可以進行歷史查詢。

數據插入

可以對歷史數據進行修改。

四、系統應用

本系統適用于大學、制藥廠、醫院、倉儲中心、檔案棺、血站、疾病防控中心、環保監測部門的實驗室、冷庫、倉庫、冰箱等環境的監測和報警。還可以根據客戶的要求，方便的進行擴充。
