一、引言

在煉油廠、化工廠及一些中小型油庫，裝車作業十分頻繁。如何提高裝車速度、精度和安全性，防止冒罐、靜電接地等現象一直是影響裝車作業的重要因素。定量裝車系統的出現，不僅滿足了上述需求，同時也減輕了現場工人的工作量，大大的提高了工作效率。

二、系統介紹

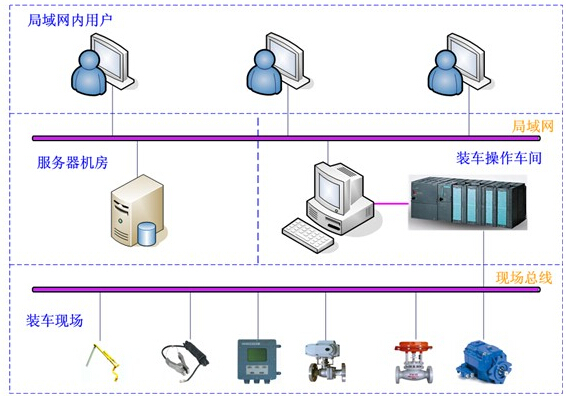

本系統是由紫金橋組態軟件搭配關系數據庫，并結合西門子PLC共同完成的。紫金橋組態軟件負責與PLC進行通訊，采集每個鶴位的瞬時值、累計值等裝車信息，并將采集到的信息寫入的關系庫中。

機房中放置本系統的服務器，服務器中安裝紫金橋組態軟件與相應的關系數據庫。紫金橋組態軟件對每個鶴位的數據進行匯總，并做WEB發布，供所有局域網內的用戶進行查閱。關系數據庫主要用來存儲各鶴位的裝車計量數據和操作記錄，包括油品信息、車輛信息、操作人員信息等。

三、功能介紹

本系統主要實現以下幾個功能：

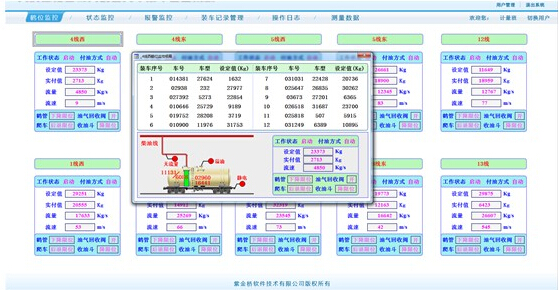

1、鶴位監控系統中，通過鶴位監控界面可以查看到每一個鶴位的工作狀態，包括該?dān)Q位的預裝車數、每一個車的車號、車型、預裝量、鶴管狀態、爬車狀態、收油斗狀態、油氣回收閥狀態等，以及正在進行裝車的信息，包括本車的車號、車型、預裝量、實付值、流速等。同時，在該功能畫面可以查看某一線的細幕。

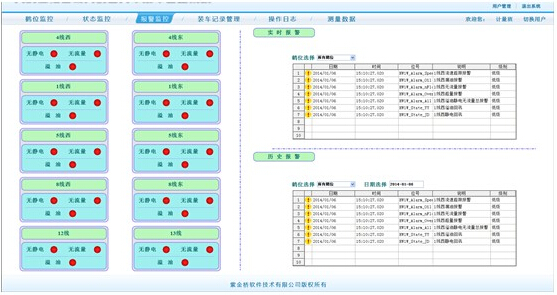

2、報警監控為了保證系統的安全運行，系統中設置了一些必要的報警點，包括溢油、靜電、無流量等，在該功能界面可以查詢到正在發生，或之前某一天的系統報警情況。

3、裝車信息管理對于每個鶴位在裝車時寫入到關系庫中的計量數據均可以在該功能界面查詢出來，并按照需要以計量單的形式進行打印或?qū)С?。同時，如果查詢出的計量數據與實際中有所不符，也可進行修改，修改后的數據會更新到關系數據庫中，同時也會生成一條更改數據的操作記錄?？稍诓僮魅罩竟δ芙缑娌樵?。

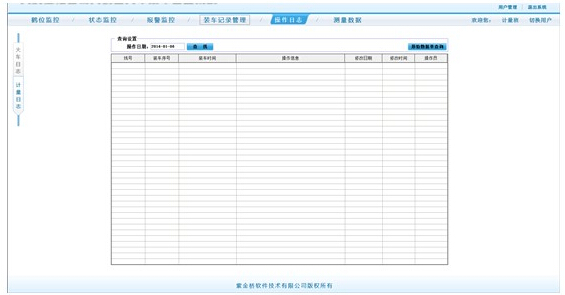

4、操作日志，操作日志功能分為兩部分，一部分為裝車時操作人員的裝車動作記錄；另一部分為計量人員在打印計量單時的修改記錄。

5、裝車操作車間的工控機中安裝紫金橋組態軟件，負責與PLC通訊，采集現場各設備的數據，并在裝車時將各控制信息下置到PLC中，進而控制現場設備。同時，還要實現以下幾個功能：

槽車進入裝車線后，首先要在軟件中將各槽車的信息錄入到系統中，包括車號、車型、預裝量、容積表號。

開始裝車后，系統實時監測PLC中返回的付油信號，收到該信號后，自行記錄系統時間，作為開始裝車的時間。當付油信號消失后，在記錄一個系統時間作為裝車結束的時間，并將有關該車的信息寫入到服務器中的關系庫進行保存。

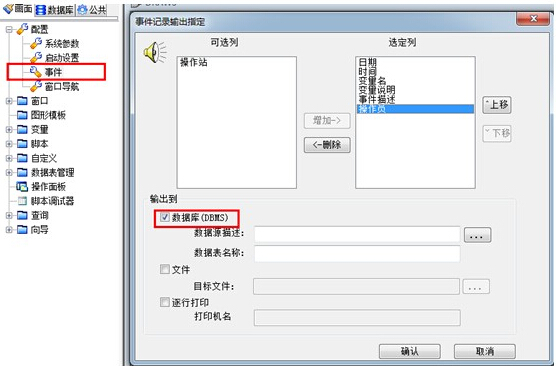

裝車過程中，對現場各設備的控制都由紫金橋組態軟件下置到PLC中來實現，包括對鶴管的上、下、左、右移動，爬車的前、后移動等。針對于操作人員對現場設備進行的每一個操作，紫金橋組態軟件都做相應的記錄，并寫入到關系庫中進行保存。此功能應用到紫金橋組態軟件的事件功能。

通過該功能可以直接將用戶的操作信息按照定義好的格式寫入到關系庫中。

四、結束語

基于紫金橋的定量裝車系統實現了自動化裝車，具有安全、高效、便捷等優勢，促進公司的信息化建設，最終幫助實現企業優質、高產、低消耗、低成本、整體效益最優的目標，以提高企業的經濟效益。
