關鍵字:紫金橋 組態軟件 藥品配料 配方
一、概述:
最終用戶是一家在業內知名的大型企業,該企業生產的產品占據了全球70%的市場份額,為了滿足生產規模日益不斷擴大的情況,新增了一條新的產品生產線。紫金橋監控組態軟件根據現場的實際需求,開發出符合現場的軟件功能,成功的完成了整條生產線工藝的監控,同時將生產的數據進行處理加工,供給工藝人員進行分析。
二、系統架構:

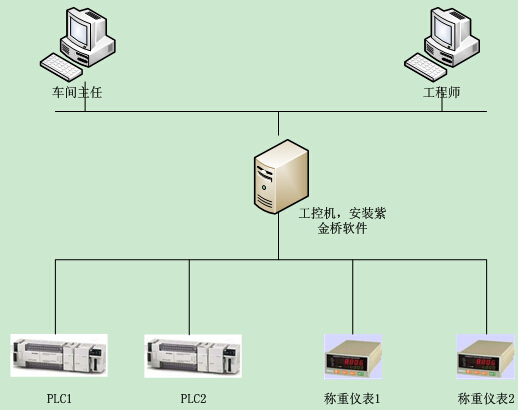

本系統上位機采用紫金橋監控組態軟件,硬件部分采用三菱的PLC與稱重儀表。上位機通過參數設定的功能,將生產工藝的參數下置給PLC,然后由PLC執行生產的邏輯控制;然后上位機軟件將生產過程中的各項數據進行實時監控,每一批次生產完畢后,將生產的結果記錄下來,進行報表、曲線等分析對比。整個系統的框架如下圖:

三、系統功能描述:
主界面:實時監控現場的各部分信號并模擬設備的運動狀態,同時實時監控PC與下位PLC之間的通訊狀態,并將整個流水線上的報警信息進行實時刷新;

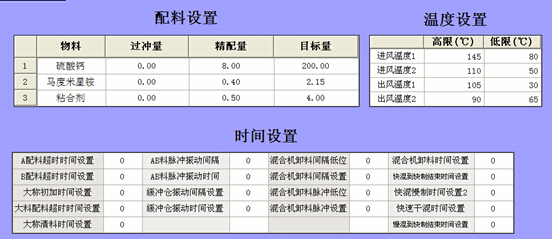

參數設置界面:設定并修改PLC和儀表里的參數,以滿足生產工藝的需求;

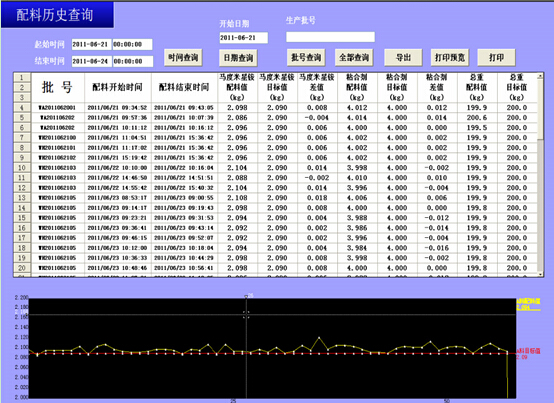

各種歷史記錄的查詢,并輔助以曲線進行分析判斷:

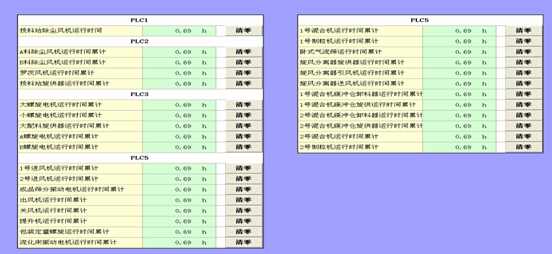

設備管理功能:將每個設備運行的時間記錄下來,以便于進行設備的預防性保養維護;

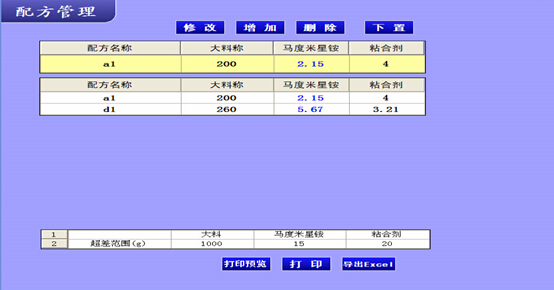

配方管理:系統支持多種配方直接進行在線修改,通過上位機軟件直接修改各種配方的比例,以滿足生產的需要。

四、小結:
基于紫金橋監控組態軟件的藥品配料系統平臺,實現了生產工藝的實時監控,動畫模擬,仿真了各個執行元件的狀態,使得作業人員在控制室內也可以掌握整個生產的過程。
同時系統以WEB的形式發布在公司的局域網中,使得管理人員可以在不到達生產現場的情況下,通過網頁瀏覽的方式直接了解到生產產量等情況。
