關鍵字：紫金橋
組態軟件 風力發電機 遠程監控
一、概述
風能資源是清潔的可再生能源，經過多年的發展，當前的風力發電技術具有成熟度高，應用規模大，技術發展速度快的特點。世界各地分布著眾多的風力發電場，風電場最重要的設備是風力發電機，對于風力發電機的維護必然也是至關重要的，但是風電場大多建設在野外，環境惡劣，并且規模很大，如果使用全人力維護的方法，必然產生維護效率低、成本高、服務不及時的缺點。針對這一問題，本文描述了紫金橋軟件結合GPRS無線通訊方式對于風力發電機遠程監控的解決方案。

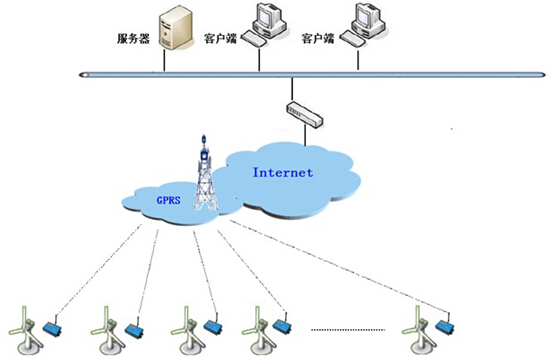

系統架構圖：
采用遠程無線監控的方式，利用覆蓋全國的移動公司GPRS網絡平臺，將風機的各個參數，包括環境風速、電網電壓、發電機轉速、入網電流、入網功率、入網累計發電量、短路剎車狀態、液壓剎車狀態、變流器狀態等，通過DTU將數據端發往調度中心的數據中心服務器上的數據庫，并通過紫金橋監控軟件對數據進行實現監控、報警、報表統計、曲線分析、數據總貌等多項功能。服務器支持B/S遠程訪問。
二、系統功能描述
系統主要功能特點如下：
1、實時數據顯示

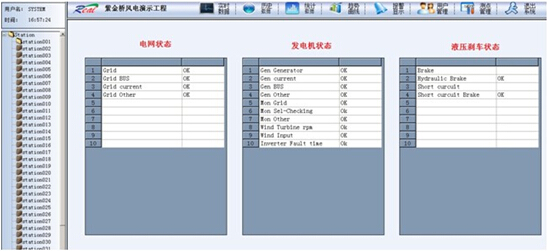

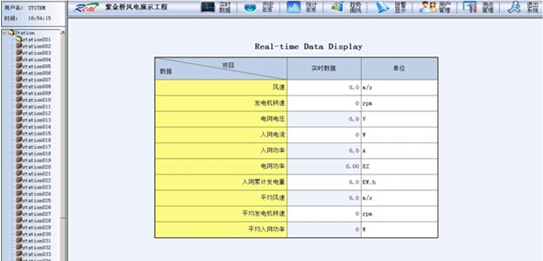

以報表、圖形動畫等多種形式顯示當前的實時數據，并可以通過導航切換不同的監控設備。數據實時刷新，能快速的獲得風機的環境風速、電網電壓、發電機轉速、入網電流、入網功率、入網累計發電量、短路剎車狀態、液壓剎車狀態、變流器狀態等參數。

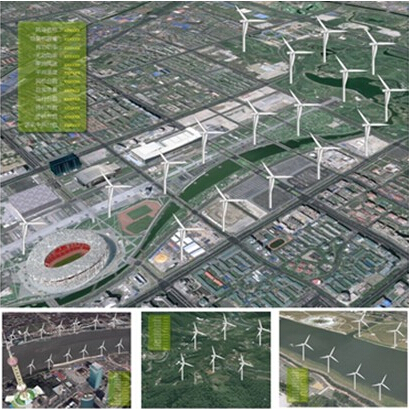

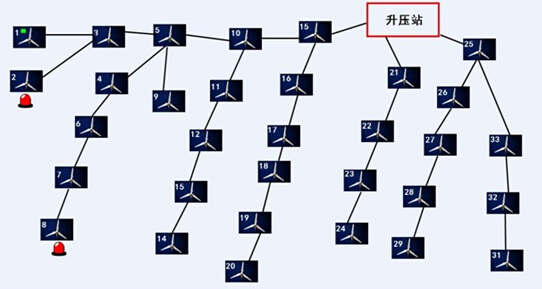

以拓撲圖的形式展現風機間的組織關系，支持鼠標消息，當鼠標進入每個風機單元時，會自動顯示當前風機的實時參數值。當風機有報警時，對應的報警燈會閃爍。
支持視頻嵌入，能過通過視頻服務器獲得現場風機的實時視頻信息，以便直觀掌握風機的運行情況。
2、歷史數據報表

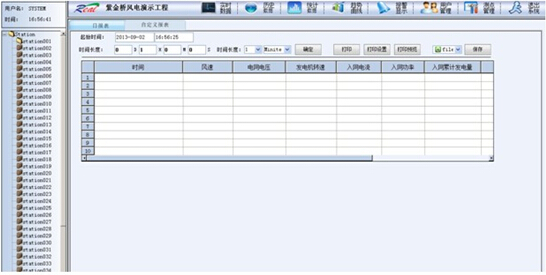

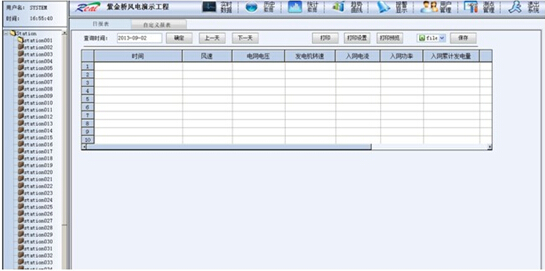

支持多種形式的報表查詢，實現重要參數的日報、月報、季報及年報等。報表格式靈活，能方便的構建各種復雜報表。紫金橋軟件支持文本編輯框、下拉框、表格、復選框等各類Windows控件，能夠實現較好的查詢交互界面。
歷史數據支持兩種保存方式：變化率保存和時間間隔保存，采用兩級壓縮的方式，在保證數據完整性的前提下，將數據所占的空間降到最低。實際現場運行，10000點數據，1秒鐘保存一次歷史數據，一年歷史數據文件所占的磁盤空間不超過20G。
歷史數據查詢能做到秒級響應，一次能過查詢上萬條記錄，便于數據的分析與跟蹤。報表支持打印，并能夠導出excel文件或者圖片。
利用歷史報表，能夠以多種方式顯示環境風速、電網電壓、發電機轉速、入網功率、入網累計發電量等參數的歷史記錄，方便進行對比、歸檔、分析、統計數據處理功能。
3、過程趨勢和統計分析

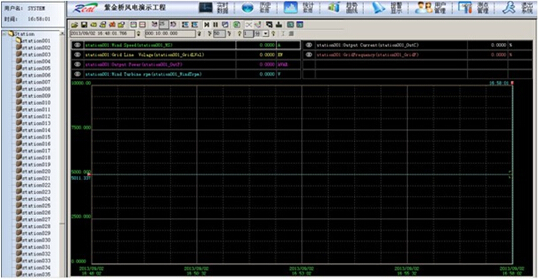

系統提供圖形化的歷史數據分析界面。每個窗口同時可以顯示8支趨勢筆，每支筆的起始時間、時間范圍可以隨意指定，因此用戶可以對同一位號在不同時刻進行比較?？梢噪S意選擇區域進行放大。同時提供統計分析功能，可以對任何一段趨勢曲線的統計值進行計算，幫助用戶進行統計分析。趨勢筆可以隨意動態指定，并且可以保存到文件中，以便下次調用。
4、報警提示及查詢

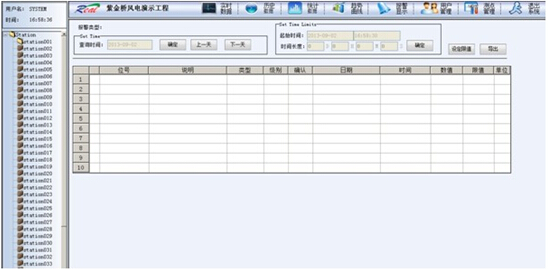

紫金橋監控組態軟件提供實時/歷史報警功能，支持限值報警、變化率報警和偏差報警，并且可設置報警延時和報警死區?？梢愿櫆y點的報警出現、報警確認、報警恢復等多種狀態，每種狀態單獨記錄，方便事故追憶和責任追蹤。另外，支持報警設置的在線修改。
系統把報警處理作為數據對象的屬性，封裝在數據對象內，由數據庫自動處理。當數據對象的值或者狀態發生變化時，數據庫就會判斷對應的數據對象是否發生了報警或者報警是否已經結束，并把報警信息按照用戶指定的方式顯示出來。同時，系統也可以根據用戶的組態設定，把報警信息導入到相關的關系數據庫文件中。

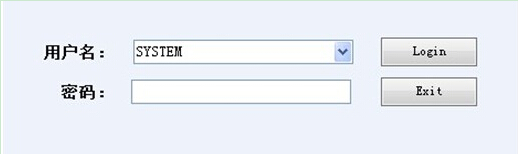

5、安全管理系統

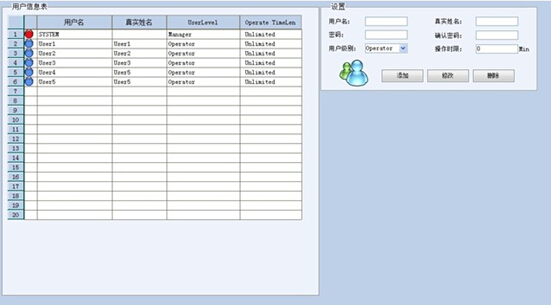

安全管理支持用戶分組，用戶繼承所在組的全部權限，且可以定義擁有自己的私有權限。對窗口、各種點、各種操作等都提供了完整的安全保護機制，只有授權用戶才可以操作。
三、總結
通過該系統，維護人員可以隨時在線監控各個風力發電機的運行狀態，及時的收到報警信息，及時處理，避免出現故障影響系統安全，也免去了對各風力發電機的現場定期檢查和巡視。
