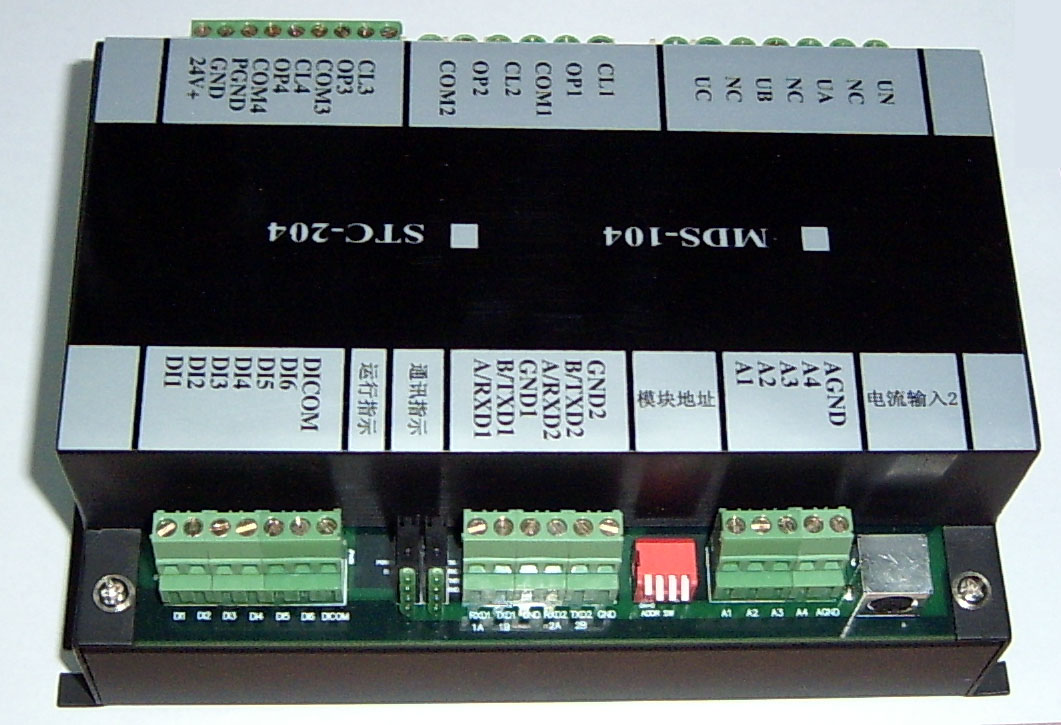

易控微網 MDS-104SGT 油井測量專用控制器
MDS-104SGT油井測量專用控制器主要性能如下:
4路模擬量輸入,分別測量抽油機載荷變送器輸出、抽油機井口壓力變送器輸出、抽油機井口溫度變送器輸出、角位移變送器輸出信號,12位AD精度,信號可以為0-5V或0-20MA或4-20MA。基中載荷和角位移測量存于控制器內,可以根據上位機命令啟動和停止測量,監控中心通過讀取數據繪制抽油機示功圖,從而監測井口工作狀況,及時發現問題。井口溫度和壓力測量實時刷新,可以進行超限保護等。
電機的三相電壓、三相電流、三相有功功率、三相無功功率、功率因數、湝波等電力測量,電壓輸入為1140V以下交流信號直接接入,電流輸入經過三個電流互感器變換成5A交流輸入,測量精度為0.5%。內部存有電功率曲線路、電流曲線圖等,能通過監控中心讀取后進行繪制,以供相關人員分析。
具有抽油機電機的智能保護,包括缺相、過載、過壓、堵轉等多種智能保護,所有保護投退、保護定值、保護時間、動作輸出都可以通過通訊口進行設定。
6路開關量或脈沖量輸入,分別接入接近開關信號、紅外報警器輸出開關信號、電控門門磁開關信號、交流接觸器開關位置信號、脈沖電度表輸出脈沖信號等,輸入信號可以是5V或12V或24V直流電壓信號或脈沖信號。
4路開關量繼電器輸出,可以控制報警嗽叭、電機啟動或停止等輸出。
具備一個232接口和一個485接口,可以接入GPRS通訊模塊或數傳電臺,和監控中心通訊,協議采用MODBUS RTU,和主流的國內外軟件均可通訊。
脈沖、通訊參數等重要參數掉電保存,可以通過監控中心遠程設置各種數據。
工作溫度在24V供電時達到零下40到85度,適應國內外各種油田環境??筛鶕?jù)要求,作三防處理:防塵、防潮、防靜電。
鏍絲固定安裝于防水箱。
為國內外油田系統集成商提供產品貼牌和技術支持。
