綜合簡介
Webfield DEH系統具有管理大型聯合裝置的一體化能力。系統在設計時已經充分考慮到大型工廠信息共享與協同工作的需求，其一體化的系統結構和系列應用軟件可幫助用戶及時獲得決策信息，協同不同部門的人員工作，減少維護費用，提升生產效率。
Webfield DEH系統具有與上位信息系統易于進行數據交換的開放接口，能夠充分滿足企業信息系統的各種信息需求。同時，Webfield DEH系統具備靈活的系統結構，支持持續的在線系統擴容，從而保護用戶的投資。
功能亮點
可靠性
全冗余系統結構， DEH700 系統應用冗余的供電系統、冗余的通信網絡、互為備用的操作員站、冗余控制站和全冗余的輸入/輸出模塊來保證系統的連續正常運行。任一路電源故障不會影響系統的整體供電， 任意單一部件的故障不影響系統的正常運行。在冗余配置情況下，模塊可以快速在線無擾切換，無需任何人工干預。
高可靠性部件
DEH700 系統硬件模塊都經過嚴格的可靠性設計，具有多層次的環境防護能力。DEH700系統 EMC防護能力達到 III 級，并已取得 CE 認證，所有電子部件均適用于 G3 嚴重污染的環境。所有模塊都具有在線自診斷，具有面板指示燈進行狀態提示。 DEH700 系統可以分析故障位置到 I/O 通道級；通過維護軟件還可觀察每個故障的詳細信息。所有模塊都支持熱插拔，允許在線更換故障模塊，并可在線增減 I/O 模塊，無需系統重啟。
先進性
DEH700 系統創新地采用了多人協同技術，允許多個工程師在統一組態平臺上同時開展組態和維護工作， 系統保證組態的一致性和完整性， 從而使得工程實施周期大為縮短。DEH700 系統在功能性、 易用性、 可調試性上進行了深入的設計以確保系統組態工作能夠高效地進行。DEH700 系統具有單點在線組態下載功能， 確保現場無擾動地連續運行。DEH700 系統具備完善的組態和操作記錄， 提供快速準確的歷史追溯。 DEH700 系統支持在通用 PC 上模擬實際操作環境進行控制器仿真，實現系統調試或構建操作員培訓系統。
技術規格
● DEH智能模塊

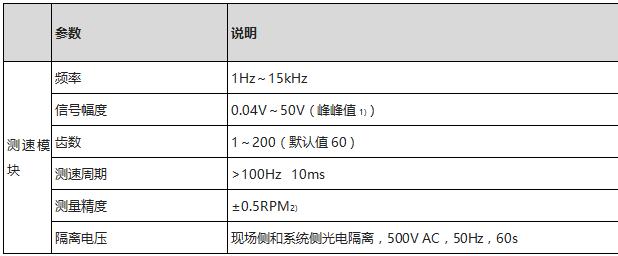

DEH測速及超速保護模塊：
通過三個測速及超速保護模塊與底座組成硬件三選二結構，通過與測速端子板連接，構成DEH系統的測速與超速保護I/O單元，實現高精度測速的同時，達到小于10ms硬件超速保護。模塊采用智能化設計，可以在沒有主控單元的情況下獨立執行測速及超速保護，且均采用全數字式回路設計，每個硬件模塊獨立裁決后再由"三選二"邏輯最終裁決，保證了系統的快速可靠；模塊內置孤網運行功能，卡件內置加速度等關鍵信號計算功能，通過高速總線與伺服模塊直接連接，達到快速響應孤網運行控制要求的目的。具備帶電插拔功能，可在系統帶電的情況下直接插拔卡件，不會影響系統的正常運行。
DEH電液伺服模塊：
采用智能化設計，具備零幅值自整定技術，采用智能信號技術可自適應市面常見的電液轉換器；多入多出的硬件I/O設計，可以接收多路、多種標準信號及LVDT位置反饋信號，LVDT支持?jǐn)嗑€診斷，內置專用控制回路，最小10ms控制周期；配置有外部手操接口，實現手操器手動增/減等各種輔助信號；內置孤網運行功能，通過高速總線與測速模塊連接，并開啟內置孤網運行算法，實現快速、穩定的控制功能；具備在線維修功能，多閥方式下，可通過內置管理功能實現便捷的閥門維修。
● 完善的DEH控制功能
作為中控技術 WebField ECS系列系統的一個子系統，DEH和DCS 系統運行在同一個網絡上，數據完全共享，實現 DCS-DEH一體化設計，并且配備智能接口卡件，輕松實現與其他異構 DCS、PLC、智能儀表等的互聯，以及功能擴展。 人機界面提供了流程圖、報警、實時趨勢、歷史趨勢、操作記錄、調整畫面、故障診斷、事故追憶 等全面、實用的功能。
DEH 控制方案實現了轉速控制、功率控制、汽壓控制，可實現機爐協調、電熱協調，并使用了多個串級反饋調節回路，確保動態響應及靜態特性。使用成熟的算法實現了閥門管理功能，保證實現單閥與順序閥兩種控制方式的安全和無擾的切換，嚴密的算法保證了即使故障狀態也能輕松實現在線維護。具備仿真功能，離線仿真用于培訓操作人員，在線仿真又可用于檢驗控制邏輯的正確性以及 檢查控制系統是否正常。
