國網、南網以太網通信端口接觸放電正負8KV靜電防護TVS管陣列
鼎先電子SOT-563封裝，DL0504S6低成本平替SP3004-04XTG 0.85pF 低電容ESD保護陣列
TVS管選型需要考慮以下因素：
1）大批量供貨需考慮成本，一般而言，TVS管陣列比增加4個TVS管便宜；
2）封裝小，節省Layout空間，方便布局，TVS管陣列會比4個TVS管的體積小很多；
3）ESD防護能力，必須大于國網、南網靜電抗擾度4級，即接觸放電±8kV，空氣放電±15kV；
4）負載電容越低越好，能快速吸收ESD干擾。
TVS管陣列DL0504S6，SP3004-04XTG，優勢在于：
1）封裝極小，1.6mm*1.2mm，封裝和內部結構示意圖如圖2所示；
2）超低負載電容，0.85pF，可將快速信號衰減程度降至最低水平；
3）ESD防護能力高，接觸放電±12kV，空氣放電±15kV，遠高于國網、南網標準；
4）極低的動態電阻1.8Ω，提供超低箝位電壓；超低漏電流，3.3V時最大1nA電流；
5）以太網電源AVCC設計上能節省一個TVS管；
6）價格便宜。

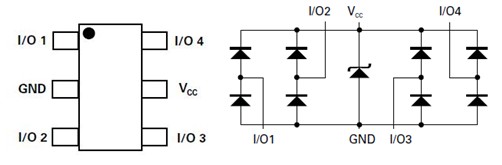

圖2：SP3004-04XTG封裝和內部結構示意圖
以太網防靜電部分設計原理圖如圖3所示，L2、C59、C60組成π型濾波網絡，C61為去耦電容，R74-R77為以太網傳輸信號的上拉電阻，V10為TVS管，D9為TVS管陣列。
圖3：以太網防靜電部分電路
增加TVS管陣列SP3004-04XTG后，以太網模塊在Layout設計時需注意以下幾點：
1）SP3004-04XTG、濾波電容等ESD防護器件盡量和以太網芯片放在同一層，且盡量在同一層將它們的地pin與以太網芯片的地pin，這樣能減少環路面積，讓所包含的場流量減小，其感應電流減小。
2）SP3004-04XTG、濾波電容等ESD防護器件要靠近以太網芯片放置，差分信號和電源的走線先經過ESD器件pin再到以太網芯片pin；
3）要盡量保證地平面連續，該打過孔的地方要打過孔，以增加回流路徑；
4）以太網模塊不要靠近整個板件的邊沿，盡量往中間放，這樣能增強水平和垂直耦合靜電抗擾度能力。
