安控科技-Super E50系列RTU
發布時間：2013/8/22 14:46:02 修改時間：2013/9/4 10:14:09 瀏覽次數：16297

　　產品概述：
　　Super E50系列RTU是安控科技集多年的控制系統開發、工程經驗設計的新型模塊化RTU產品，可實現對工業現場信號的采集和設備的控制。該產品采用了先進的32位處理器和高效的嵌入式操作系統，整個系統功能強大、操作方便、集成度高，不僅能完成數據采集、定時、計數、控制，還能完成復雜的計算、PID、通訊聯網等功能。其程序開發方便，可與上位機組成控制系統，實現集散控制。
　　Super E50系列RTU產品具有多種配置和可選功能?？筛鶕?jù)用戶的實際需求，在不同領域，設計開發成各種控制系統。
　　產品特點：
　　◇ 采用32位處理器，嵌入式實時多任務操作系統(RTOS)
　　◇ 模塊化設計，易于擴展，可多站協調工作，組建復雜系統
　　◇ 工業標準設計，DIN導軌安裝結構，方便現場安裝
　　◇ 經濟可靠、功能強大的通信接口，支持Modbus RTU/ASCII / TCP、DNP3 等通信協議，具有RS232、
　　RS485、Ethernet 等通信接口
　　◇ 高效的工程開發工具，符合IEC61131-3標準，支持LD、FBD、IL、ST、SFC五種程序語言
　　◇ 先進的冗余/ 容錯方式
　　◇ 工作溫度-40℃ ～ +70℃，工作濕度5% ～ 95%RH，適應各種惡劣環境
　　◇ 通過CE認證，達到EMC電磁兼容3級標準
　　應用領域：
　　Super E50系列RTU專為惡劣環境下高可靠的工業應用設計，可應用于包括油氣田、油氣儲運、煤層氣、頁巖氣、市政燃?xì)?、熱網、水務、環保等各個領域。

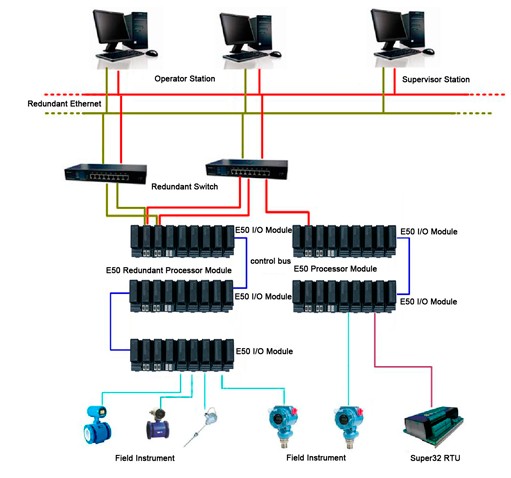

　　系統結構圖：

　　開發工具：
　　Super E50系列RTU軟件開發工具EOpen符合IEC61131-3規范，具有良好的兼容性和開放性。EOpen源自德國INFOTEAM公司的OpenPCS系統，該系統已獲PLCOPEN國際認證。源于其開放和兼容性，可以在用戶的新建系統及舊系統改造中，節省大量的投資。EOpen采用符合IEC61131-3標準的IL、LD、ST、SFC及FBD/CAC等語言，用戶及開發工程師可以根據工程的控制特點及要求選擇其中的一種語言或幾種語言進行組合，靈活使用，工程師可以快速高效的完成自動化工程的建設。

　　特點：
　　◇ 系統組態
　　◇ 離線仿真功能
　　◇ 在線編輯功能
　　◇ 方便、豐富的調試功能
　　典型應用：

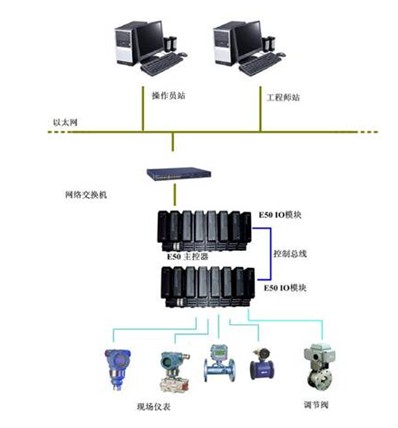

　　◇ 上圖所示為一天然氣輸氣末站的系統結構圖。本系統是一個典型站控系統。
　　◇ HC501為主控模塊，采集各I/O模塊數據，并進行處理。上位機系統通過網絡讀取現場各種工況數據，進行顯
　　示、報警、分析。
　　◇ HC301為RS485通信擴展模塊，它用于連接現場具有串口通信功能的超聲波流量計和氣體組分分析儀，以獲取
　　它們的數據。
　　◇ HC601為天然氣流量計算機模塊。它按照相應標準對天然氣孔板流量進行計算累積，并將計算結果保存，以供
　　CPU模塊讀取上傳。
　　◇ 在系統中的其它模塊完成系統其它控制功能，如：PID調節，壓力、溫度采集，開關閥控制等。
　　選型指南：

分類	訂貨型號	功能描述
主控與電源模塊	HC501	主控單元（2RJ45，1RS232，1RS232/RS485）
	HC501R	冗余主控單元（2RJ45，1RS232，1RS232/RS485）
	HC511	主控單元（2RJ45，2RS232）
	HC511R	冗余主控單元（2RJ45，2RS232）
	HC201	電源模塊（24VDC輸入，3A @5VDC輸出）
	HC201R	冗余電源模塊（24VDC輸入，3A @5VDC輸出）
通信模塊	HC301	RS232/RS485+1RS485
I/O模塊	HC101	8路供電型模擬信號輸入模塊（4mA -20mA）
	HC121	4路模擬信號輸出模塊（4mA -20mA）
	HC104	4路RTD輸入模塊（-50 ℃～200 ℃）
	HC112	16路開關量輸入模塊
	HC133	16路FET輸出模塊
	HC141	4路脈沖量輸入模塊
	HC601	雙路天然氣流量計算模塊
模塊底座	HC801	普通I/O模塊底座
	HC801C	端子板模塊底座
	HC802	電源模塊底座
	HC802R	冗余電源模塊底座
	HC803	通信模塊底座
	HC805	主控單元底座
	HC805R	冗余主控單元底座
	HC815	主控單元底座
	HC815R	冗余主控單元底座
	HC806	雙路天然氣流量計算模塊底座
總線電纜	E-BUS5A-0.5	總線連接電纜（0.5m，帶兩端插頭）
	E-BUS5A-1.0	總線連接電纜（1.0m，帶兩端插頭）
	E-BUS5A-2.0	總線連接電纜（2.0m，帶兩端插頭）
	E-BUS5A-3.0	總線連接電纜（3.0m，帶兩端插頭）
