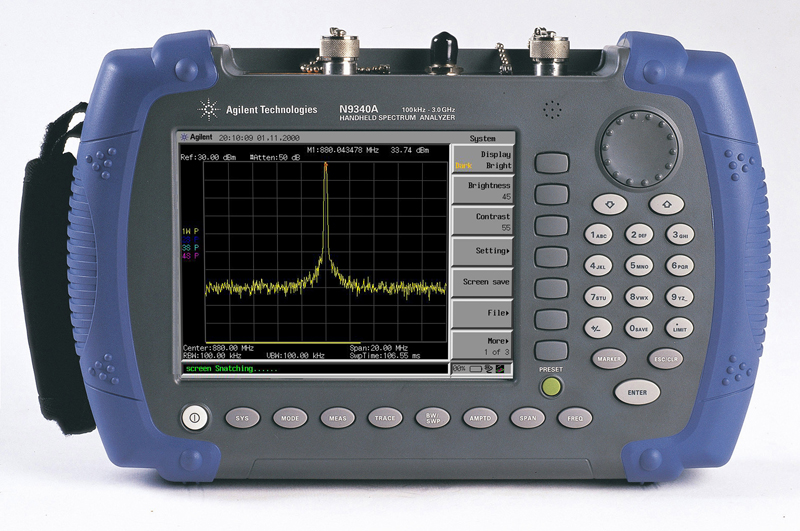

手持式射頻頻譜分析儀 Agilent N9340A

廠家：美國安捷倫
尺寸：32x21x7cm
重量：3kg

性能指標pdf

安捷倫首款手持式頻譜分析儀N9340A榮獲EDN China 2007年度創新獎──測試與測量最佳產品獎。

N9340A專為外場使用而設計，具有良好的可用性和出色的性能，適用于安裝與維護、頻譜監測以及現場維修等任務。它還提供跟蹤發生器和前置放大器等選件。

N9340A提供：

• 卓越的性能
  快速測量可幫助捕獲瞬時信號，完整地了解頻譜。它還能縮短外場工作時間，提高生產力和效率窄RBW有助于解決信號的封閉問題；低DANL有助于檢測低電平信號，例如雜散信號和噪聲等；低SSB相位噪聲則有助于檢測接近載波低電平信號。
• 適合外場使用的良好可用性
  7.2英寸抗反光液晶屏畫面清晰，即使在強光照射下也不受影響；USB/LAN接口使其可以與電腦輕松連接，通過電腦進行控制和傳輸數據；電池可連續供電四個小時，使工程師能夠在外場工作更長時間；多語言用戶界面使操作更簡單。
• 輕巧堅固、便于攜帶
  專為外場安裝和維護任務而設計，適用于軍事、無線服務提供商（WSP）、電視與廣播、頻譜管理等機構。

主要指標：

• 頻率范圍：100 kHz - 3 GHz
• 10 ms的非零掃寬時間
• 掃描速度
  10 ms 至 1000 s，掃寬≥ 1kHz
  <120 ms，全掃寬
• 分辨率帶寬(RBW)：30 Hz - 1 MHz，按1-3-10序列
• 視頻帶寬(VBW)：3 Hz 至1 MHz
• SSB 相噪：-87 dBc，30 kHz 偏移
• DANL：(10 MHz< fc < 1.5 GHz)
  -124 dBm
  -144 dBm，有前置放大器
• 幅度精度: ±1.5 dB
• +10 dBm三階截獲（TOI)
• 高電平輸入的安全性
  N9340A 可在絕大多數情況下使用。輸入功率超過33 dBm 時，輸入保護開關將被激活，以保護儀器免受損壞。最大安全輸入電平>+33 dBm，持續3 分鐘(最大50 VDC)

標準特性：

• 7.2英寸抗反光液晶屏，640x480像素分辨率
• 四小時電池供電時間
• 先進的USB/LAN接口，支持通過電腦進行控制和數據傳輸
• 多種語言用戶界面：11種語言
• 一鍵式功率測量：占用帶寬、信道功率和相鄰信道功率比
• 峰值、負峰值、標準樣本、RMS樣本檢波器

應用

• 宇航和國防: 軍用通信設備安裝和維護
• 無線服務供應商: 無線網安裝和維護
• 微波和衛星鏈路維護
• 電視和廣播
• 政府部門的頻譜管理
