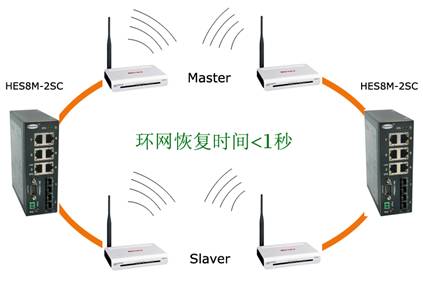

為以太網提供高速冗余，專為高可靠性的工業控制網絡應用而開發設計。一個最多由250臺交換機組成的多環網絡中，網絡斷開自恢復時間少于15ms。RingOn技術提供多種組環方式：Single Ring、Couple Ring、Plug-in Ring（支持無線插入）等，為您搭建靈活、可靠的網絡架構。在網絡連接或RingOn狀態發生改變時，可設置E-mail和Relay報警進行提示。

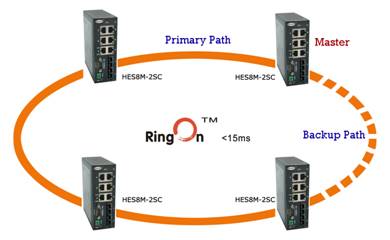

RingOnTM使用每個交換機的兩個端口，連接電纜或光纜（根據交換機型號）組成一個環網結構?？赏ㄟ^Web服務器或console端口設置RingOn操作模式。
RingOnTM當交換機上電后，組環端口為"Forward"或"Down"；RingOn完成后，其組環端口分別為"Forward"和"Block"。當交換機同時上電時，將通過比較交換機最小Mac地址來確定阻塞路徑，最小mac地址交換機組環端口分別為"Forward"和"Block"。
回應主鏈路連接失敗———當檢測鏈路連接失敗，交換機"Block"端口迅速切換為"Forward"，15ms內建立新的網絡結構，以確保正常通信。
正常操作的恢復———當修復故障線纜時，解除冗余鏈路，交換機工作在正常模式。

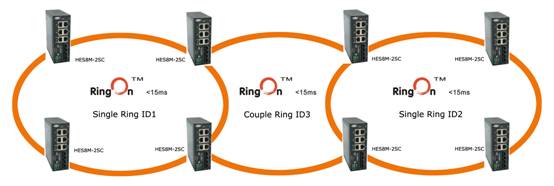

RingOnTM 獨有的Couple Ring組環方式，在兩個Single Ring之間，使用Couple Ring方式把兩個單環互聯起來，并在兩個Single Ring之間形成一個冗余備份鏈路。Couple Ring為工業以太網控制系統提供了更高的穩定性和鏈路備份。

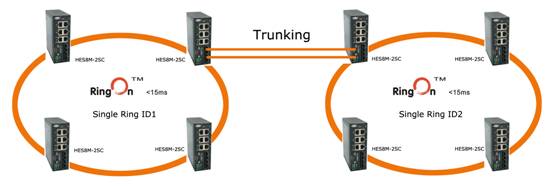

RingOnTM 還提供了Trunking Ring組環方式，在兩個Single Ring之間，使用Trunking方式把兩個單環互聯起來，并在兩個Single Ring之間形成鏈路冗余及拓展帶寬。Trunking Ring方式為組建更大規模的控制網絡提供便利。
另外，還可以在Ring中加入物理級光電轉換器，靈活應用于工業現場。
為滿足不同客戶應用需求，恒啟開發了另一種環網模式——Plug-in RingTM 。
Plug-in RingTM 無需配置即可組成Single Ring功能。當交換機上電后，會偵聽每個端口，如果有同樣型號的產品存在則根據mac地址甄選主交換機，mac地址最大的為主交換機，阻塞主交換機的第1端口。
Plug-in RingTM具有環網的查詢功能，并允許網絡中存在點到點的非我公司產品網絡連接。默認每隔90ms查詢一次，網絡斷開自恢復時間少于15ms；如果是點到點的非我公司產品網絡中連接出現故障，則于90ms*3+15ms=285ms內恢復通信。
Plug-in RingTM定義該交換機為主交換機時，以端口ID為優先級，低端口為備用端口，RingOn完成后為阻塞狀態。存在多個主交換機時，mac地址最大的為實際的主交換機；不存在主交換機時，mac地址最大的為實際的主交換機。
