前言
媽灣跨海通道所在的深圳市南山區及前海合作區，是深圳經濟最活躍的區域之一。隨著前海深港現代服務業合作區的快速發展，區域內的交通需求急劇增加。現有的交通基礎設施，尤其是月亮灣大道和沿江高速的連接路段，已經無法滿足日益增長的交通流量，導致交通擁堵問題日益嚴重。作為深圳市首條海底隧道-媽灣跨海通道連接起了南山港區的疏港貨運通道，兼顧聯通媽灣、赤灣與大鏟灣等片區的客運交通，實現了前海片區客貨分離和過境交通分流，該項目的建成不僅進一步拓寬城市發展空間，對促進粵港澳大灣區的交通互聯互通也起到積極的作用。
項目背景

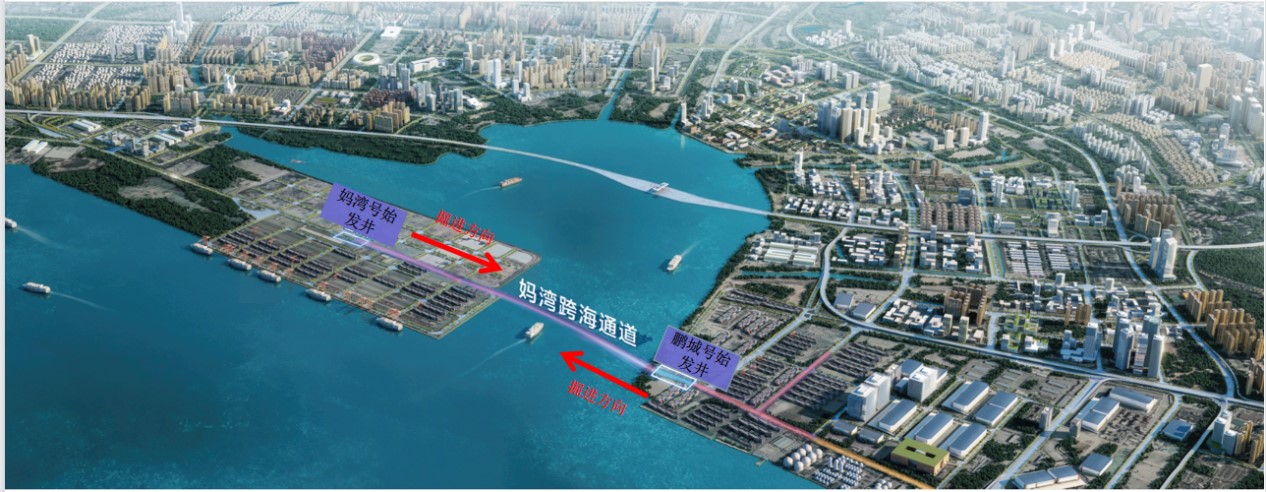

媽灣跨海通道（月亮灣大道-沿江高速）工程位于粵港澳大灣區核心節點深圳前海灣，是深圳西部通道的重要軸線。本次工程內容包括新建媽灣跨海通道地下道路、大鏟灣地面道路、金港大道、綜合管廊、監控中心等。其中綜合管廊作為海底隧道工程的重要基礎設施建設項目在媽灣跨海通道中，不僅提升了隧道的功能性和實用性，更提升了媽灣跨海通道的整體運營水平。
然而，這條海底隧道穿越了高強度的復雜巖層，位于水下40多米深處，最大水壓達到5bar，巖石強度最高達193MPa。沿途的地層分布不均勻，有上軟下硬、全斷面硬巖等。復雜的地質條件、水壓問題，安全問題和對施工精度的要求都給本次綜合管廊項目建設帶來了極大的技術挑戰。如何確保管廊內人員安全、提高管理效率成為該項目實施的關鍵問題。
針對以上項目挑戰，上海兆越通訊技術有限公司無線人員定位系統憑借精準定位、實時監控、數據分析和部署簡單等特點為媽灣跨海大道綜合管廊的項目實施構建了一套全方位的安全保障體系。該技術可以通過實時采集人員位置和軌跡數據，實現對管廊內人員的精準定位和管理。這不僅可以提高人員作業的安全性和效率，還可以為管廊的運維管理提供有力支持。同時，媽灣跨海大道綜合管廊無線人員定位項目的實施也是響應國家智慧城市建設號召的重要舉措。通過引入先進的信息化技術，可以推動管廊管理的智能化、可視化發展，為構建智慧城市打下堅實基礎。
項目介紹
1.系統功能
● 實時定位：通過部署在管廊內的定位基站和佩戴于工作人員身上的標簽，系統可以實時獲取并顯示每個人員的具體位置。
● 軌跡追蹤：記錄并回放人員移動路徑，便于事后分析或應急處理時使用。
● 區域報警：設置電子圍欄，當有人未經授權進入特定區域時觸發警報。
● 緊急呼叫：配備緊急按鈕，遇到危險情況時可一鍵求救，系統立即通知管理人員。
● 數據分析：對收集到的數據進行統計分析，為優化作業流程提供依據。
2.系統組成
● 定位標簽
佩戴于工作人員身上，持續發送信號給定位基站。輕便耐用，具備防水防塵功能，內置電池供電。
● 定位基站
接收來自標簽的信息，并將其轉發至后臺管理系統。覆蓋范圍廣，安裝靈活，支持多種通信協議（如Wi-Fi、Zigbee等）。
● 后臺管理系統
負責數據處理、存儲及展示，支持多維度查詢與分析；
地圖顯示模塊：直觀展示管廊布局及人員分布。
告警管理模塊：實時監控并處理各類告警事件。
數據分析模塊：生成統計報告，輔助決策制定。
● 網絡傳輸系統
采用有線或無線網絡連接方式，保證低延遲和高可靠性，確保定位基站與后臺管理系統之間的穩定數據傳輸。
3.項目拓撲
4.方案特點
(1) 工業無線AC：AP管理控制器，用于管理/配置定位AP。
(2) 室外工業無線AP：室外的AP定位熱點，用于室外部署，將定位標簽信號數據發送至定位服務器。
(3) WIFI定位標簽：工卡型標簽、支持USB充電、支持一鍵告警，用于定位人員隨身攜帶。
(4) 人員定位軟件系統：人員定位軟件系統可對人員進行實時定位，以實時地圖形式顯示，可查看人員的歷史活動軌跡，可設定電子圍欄功能，對非法入侵行為進行告警。
產品介紹

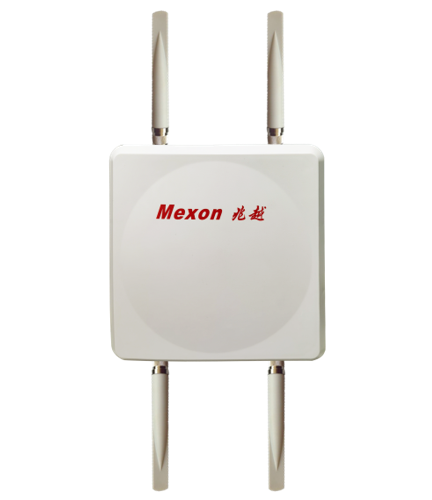

MWP-6771A 室外型雙頻無線AP
● 支持IEEE 802.11a/b/g/n/ac，最大傳輸速率1167Mbps
● WIFI雙射頻設計，支持2個1000M以太網口（LAN/WAN）
● 支持路由、AP、客戶端、網橋、WIFI探針等多種工作模式
● 支持信道自動選擇，配合 2x2 MIMO 技術，超強的抗干擾能力
● IP67 防護等級及工業級設計，設備堅固耐用，適用于工業環境
● 220V/AC、24V/DC、12V/DC、PoE受電可選
