引言
隨著城市軌道交通的迅猛發展，高密度列車運行和復雜的設備管理，需要依賴高可靠性的通信系統實現實時監控、調度和應急響應。軌道交通專用通信系統是專為軌道交通設計一套獨立、封閉、高可靠性的通信網絡，與公共通信網絡隔離，確保安全性和抗干擾能力。其主要涵蓋傳輸、無線通信、視頻監控、乘客信息、廣播及電話調度等關鍵子系統。該系統融合通信、智能感知、智慧運維、網絡安全等特性不僅是保障線路安全高效運營的核心技術支撐，更在技術創新、智慧化升級和城市發展戰略中扮演關鍵角色。
項目背景
寧波地鐵6號線一期工程?hào)|西貫通，從寧波西站到紅聯站，全長39.6公里，設置了24座車站。全程采用地下方式建設，共設有13座換乘站，可分別與1號線、2號線一期、4號線、7號線、8號線等線路進行換乘，這條線路貫通海曙、江北、鄞州、北侖四區重要區域，就像一條城市的"黃金動脈"。日均客流量預計超50萬人次，需依賴高可靠通信系統保障大運量、高密度運營。
寧波6號線作為全國首條"智慧地鐵"試點，專用通信系統需集成5G、AI、云計算等技術，實現智能運維、無人駕駛等場景。該系統建設的核心目標是通過新一代通信技術，打造"安全可靠、智慧高效、綠色低碳"的軌道交通神經中樞。
在此背景下，上海兆越通訊技術有限公司憑借在軌道交通行業的實戰經驗和自身產品優勢，在該項目的中為專用通信系統提供了強大的網絡解決方案，大幅增強了地鐵服務的質量和可靠性，并通過智能化技術優化了運營效率，降低了維護成本，促進城市經濟發展和居民出行便利。
系統概述
該地鐵專用通信系統主要包括傳輸系統、公務電話系統、專用電話系統、無線通信系統、廣播系統、閉路電視監控系統（CCTV）、時鐘系統、乘客信息系統（PIS）等。這些子系統共同作用，為地鐵的安全運營提供了全面的支持。
1.傳輸系統
作為整個通信網絡的基礎，提供數據、語音和視頻等多種業務的高速傳輸通道。采用光纖數字傳輸技術，支持SDH（同步數字體系）或OTN（光傳送網）等標準。
2.公務電話系統
為地鐵內部各部門之間提供日常辦公通訊服務。具有良好的擴展性和可靠性，支持多種接入方式。
3.專用電話系統
專為行車調度、站間聯絡等關鍵操作設計，保障緊急情況下快速有效的溝通。具備優先級通話、錄音等功能，確保指揮調度的準確無誤。
4.無線通信系統
為列車司機、車站工作人員與控制中心之間提供可靠的移動通信手段。通常采用TETRA（地面集群無線電）或LTE-M（長期演進-地鐵）技術，確保覆蓋范圍廣且信號穩定。
5.廣播系統
用于向乘客發布信息通知、緊急公告以及背景音樂播放等?？筛鶕?jù)不同區域的需求進行分區控制，實現定向信息發布。
6.閉路電視監控系統（CCTV）
對車站、車輛段及沿線重要區域進行實時監控，預防和處理突發事件。高清攝像頭配合智能分析軟件，提高安防水平。
7.時鐘系統
為全線各站點、車輛段及控制中心提供統一的時間基準，保證各項作業同步進行。采用GPS/北斗衛星授時技術，確保時間精度。
8.乘客信息系統（PIS）
通過顯示屏向乘客展示列車運行信息、天氣預報、新聞資訊等內容。支持多媒體信息發布，提升乘客體驗。
方案拓?fù)?/b>

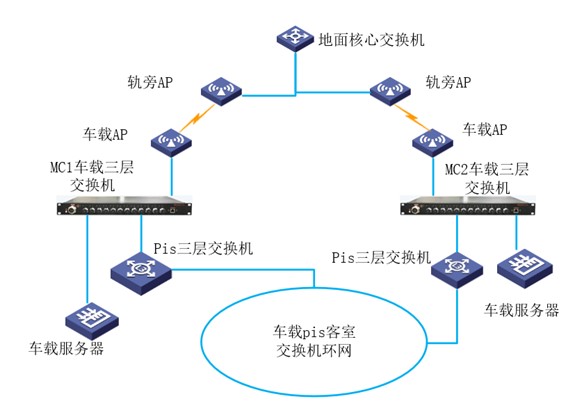

本方案的核心在于采用高性能的車載三層工業以太網交換機MIES-3814-GT12，通過合理的網絡架構設計和先進的技術手段，確保列車運行的安全性和乘客信息的及時傳遞。
方案特點
1.雙機熱備機制
車頭和車位各放置一臺車載三層工業以太網交換機MIES-3814-GT12，并通過VRRP協議實現熱備份。當主用交換機發生故障時，備用交換機能立即接管工作，確保網絡服務不中斷，提高了系統的可靠性和穩定性。
2.動態路由選擇
車載三層交換機MIES-3814-GT12對上通過OSPF協議與地面核心交換機建立通訊鏈路?？梢愿鶕?jù)實時網絡狀況自動調整路由路徑，優化數據傳輸效率，同時增強了網絡的容錯能力。
3.接口加固設計
車載交換機MIES-3814-GT12采用M12接口標準，該接口具有防震動、防脫落的特點。特別適用于軌道交通環境中常見的振動和沖擊情況，保證了連接的牢固性和信號傳輸?shù)姆€(wěn)定性。
軌交車載產品介紹

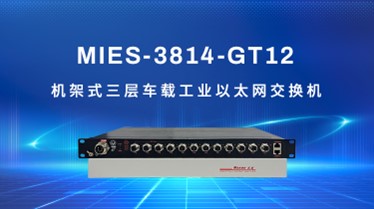

MIES-3814-GT12 12GE M12三層工業以太網交換機
●支持12個10/100/1000M接口（M12 X-code 8芯線）
●支持4路千兆bypass
●5-12口支持POE供電，802.3af/at供電標準
●符合軌道交通EN50155標準,M12航空插頭接口設計
●支持MR-Ring快速環網（自愈時間<20ms），兼容STP/RSTP/MSTP生成樹協議
●支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p
●支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP
●支持IP組播PIM-SM、PIM-DM
●支持IPv6路由 OSPFv3、BGP4、ISISv6
●支持多種網管方式：Web、Snmp，Telnet，console
●滿足工業4級電磁兼容性，IP40等級，無風扇設計
MIES-3824 M12/IP30三層工業以太網交換機
●支持12個10/100M接口（M12 D-code 4芯線），4個10/100/1000M接口（M12 X-code 8芯線）
●支持4路千兆bypass
●可選POE供電，支持802.3af/at供電標準
●符合軌道交通EN50155標準,M12航空插頭接口設計
●支持MR-Ring快速環網（自愈時間<20ms），兼容STP/RSTP/MSTP生成樹協議
●支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p
●支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP
●支持IP組播PIM-SM、PIM-DM
●支持IPv6路由 OSPFv3、BGP4、ISISv6
●支持多種網管方式：Web、Snmp，Telnet，console
●滿足工業4級電磁兼容性，IP30等級，無風扇設計

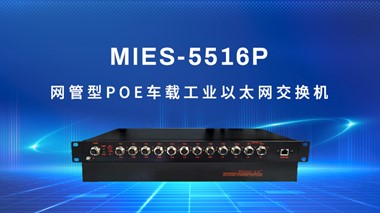

MIES-5516P 8FE+4GE網管型 POE以太網交換機
●支持8個10/100M接口（M12 D-code 4芯線），4個10/100/1000M接口（M12 X-code 8芯線）
●支持8路百兆POE供電，符合 802.3af/at 供電標準，單個POE端口支持功率不小于30w
●支持4路千兆bypass
●采用 M12 接口設計，連接更牢固可靠
●支持 MR-Ring 快速環網（自愈時間 < 20 ms），兼 容 STP/RSTP/MSTP 生成樹協議
●支持Port-based VLAN，IEEE 802.1Q VLAN 和 GVRP協議
●支持動態和靜態鏈路聚合
●支持IGMP Snooping 和 GMRP 過濾組播封包
●支持基于 MAC 地址的端口鎖定，防止非法入侵
●支持SNMPv1/v2c/v3不同等級的網絡管理協議
●多種網管方式：Web、Snmp，Telnet，console
●IP40防護等級，波紋式鋁型材外殼，工業4級電磁兼容性
MIES-5816 16GE M12/IP30三層全千兆工業以太網交換機
●支持16個10/100/1000M以太網（M12 X-code）接口,,符合軌道交通EN50155標準,M12航空插頭接口設計
●可選POE供電，支持 802.3af/at 供電標準
●支持bypass功能
●支持MR-Ring快速環網（自愈時間<20ms），兼容STP/RSTP/MSTP生成樹協議
●支持QoS，基于端口的流量監管， WRR、DRR、SP、隊列調度算法、報文的802.1p
●支持靜態路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虛擬路由冗余協議VRRP
●支持IP組播PIM-SM、PIM-DM
●支持IPv6路由 OSPFv3、BGP4、ISISv6
●滿足工業4級電磁兼容性，IP30等級，無風扇設計
