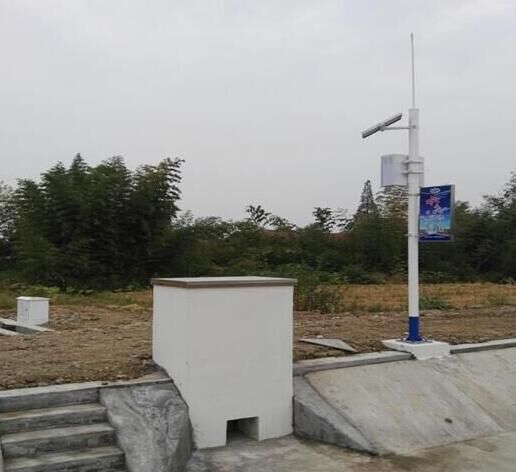

太陽能閘控系統--太陽能閘控柜

本系統解決了閘門無供電線路，但需要實現遠程操作控制的問題。

實現目標：遠程計算機操作閘門，實時觀測閘門工作狀態、現場工況。

實現手段：供電由太陽能、蓄電池、充電管理等設備組成的電源系統供電；直流電機、接觸器等組成動力源與控制部分；由傳感器、控制器、DTU、控制箱等設備完成現場信號采集、控制、上傳；通過GPRS無線與中心控制室通訊。

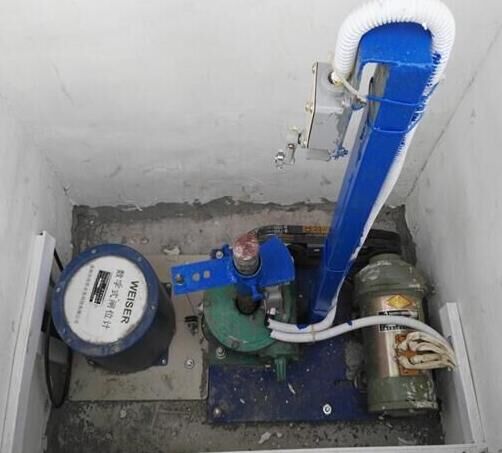

現場系統主要組成：閘門開度傳感器、閘門控制器（包含7寸真彩觸摸屏、無線傳輸?shù)腄TU）、控制箱、接觸器、繼電器等電氣器件、太陽能電池板、蓄電池、電動機等。

主要技術參數

1  接口：RS-485或232通訊，格雷碼，無源觸點等

2  供電、電源：太陽能充電，蓄電池供電，22V～26V直流

3  靜態工作電流：＜100mA DC24V（遠程模式下待機狀態），

4  電源輸出（供傳感器等外設）：輸出電壓等于供電電源電壓-0.5V，輸出電流＜0.5A

5  電動機功率：DC24V/500W

6  太陽能功率：DC24V/50W

7  蓄電池容量：DC24V/40W

8  顯示分辨率：開度1CM；電壓0.1V；電流0.1A。

9  顯示方式：7寸真彩觸摸屏

10 工作環境：環境溫度 0～50℃，相對濕度＜95%(40℃)。

11 尺寸：箱體：外形尺寸（寬×高×深）：500×600×200(mm)；

               控制器外形尺寸（寬×高×深）：250×150×60(mm)，

            開孔尺寸（寬×高）：240*140

12 各種保護：電動機運轉電流、蓄電池電壓、太陽能充電狀態，電機過載保護、電機欠載保護、電源異常保護、閘門運動異常保護等。
