一、設備狀況

1、共有大供水罐1個，小供水罐20個。

2、每個小供水罐有一個電磁閥和一個小電機（功率100W）。

3、大供水罐高度不大于2m，小供水罐容積為10L，小供水罐高不大于2m。

二、監控要求

1、對大小供水罐采用單片機采集溫度傳感器和液位傳感器上的溫度和液位信號。

2、對小供水罐采用單片機控制電機和電磁閥。

3、上述信號通過RS485總線傳輸?shù)焦た貦C(jī)，用于監視和控制。

三、方案

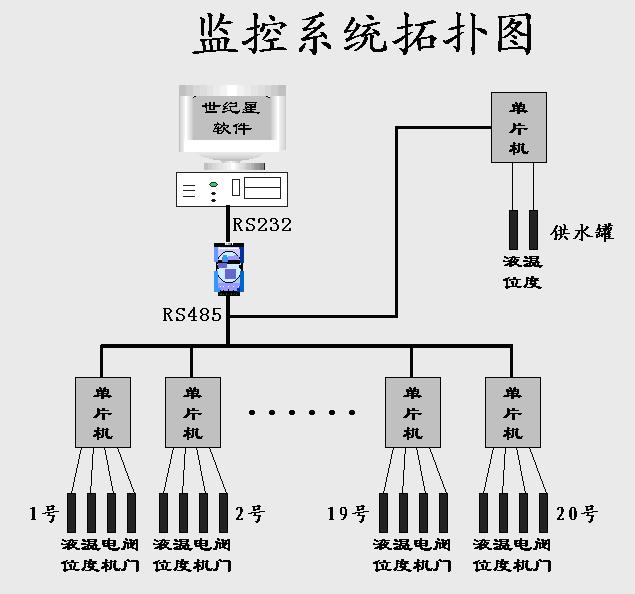

1、系統總拓?fù)鋱D如下：

2、方案說明

控制室中安裝一臺工控機，外接一個RS232/485轉接模塊，各單片機放在相應的供水罐附近，單片機與工控機之間通過RS485總線相連，由單片機采集各供水罐的液位和溫度信號，控制電機起停和電磁閥的開關，以達到監控目的。

上位機監控軟件采用《世紀星組態軟件》。

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬?guó)內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

四、軟件設計

1、顯示

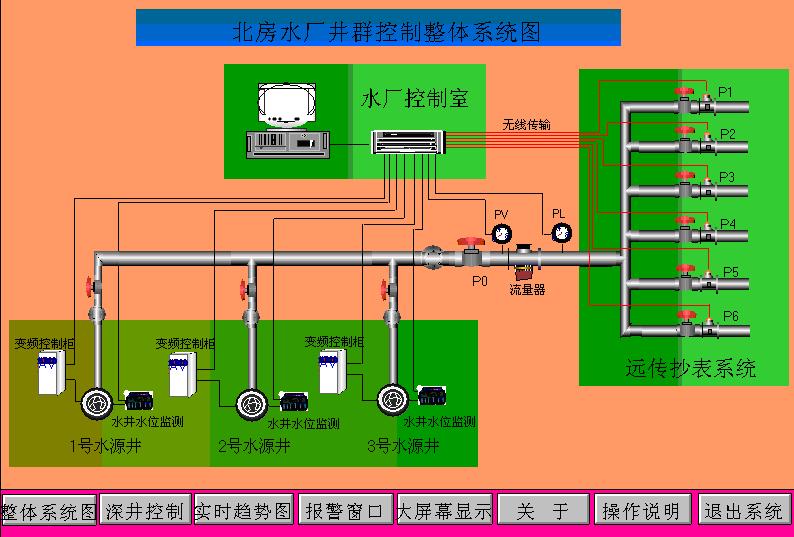

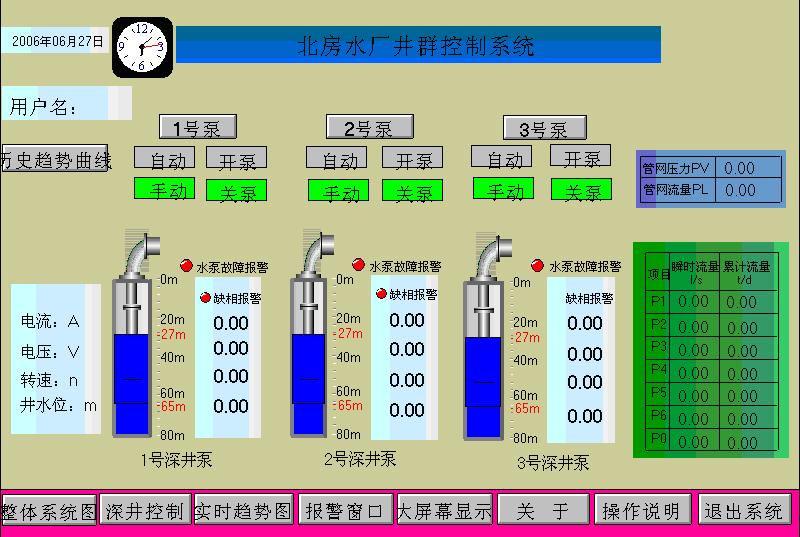

現場工況和設備信息，經單片機傳輸?shù)焦た貦C(jī)進行處理，用《世紀星》組態軟件設計人機界面，分別顯示各供水罐的液位、溫度，電機起停、電磁閥的開關狀態。

2、  報警

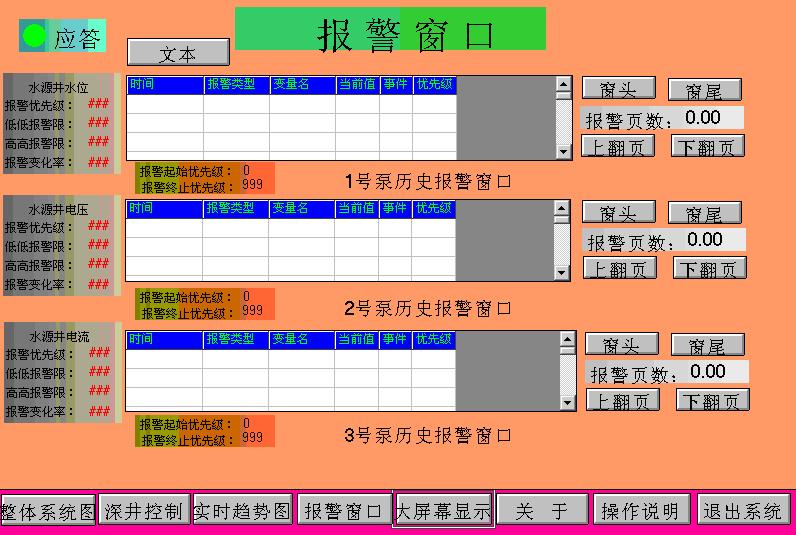

提供各供水罐的液位、溫度上下限報警功能。

3、  控制

根據供水罐的液位、溫度情況，控制電機起停、電磁閥的開關。
