一、概述

     隨著機組容量的增大，自動化水平相應提高，電纜用量越來越多。由于電纜長度增加，其火災事故的發生概率也相應增加?；鹆Πl(fā)電廠一旦發生電纜火災，將造成嚴重損失。目前在建和運行中的火力發電廠，大多仍采用易燃電纜，因此，電纜防火問題尤為突出。

     據統計：

     美國在1965-1975年統計的3285次電氣火災事故中，電線電纜火災事故就占30.5%，直接損失約4000萬美元。

     日本曾對電力、鋼鐵、石油化學、造紙等工廠企業調查，有78%的單位發生過電纜著火，其中危害程度較大的事故占40%。

     國內，據有關資料統計，近20年來，我國火電廠發生電纜火災140多次，其中1986-1992年7年間竟達75次。有24個電廠發生過二次及以上電纜火災事故，個別電廠達4-6次。70%以上的電纜火災所造成的損失非常嚴重，其中2/5的火災事故造成特大損失。1975-1985年間，因電纜著火延燃造成的重大事故發生60起，造成直接和間接損失達50多億元。

     通過事故的分析，引起電纜溝內火災發生的直接原因是電纜中間頭制作質量不良、壓接頭不緊、接觸電阻過大，長期運行所造成的電纜頭過熱燒穿絕緣，最后導致電纜溝內火災的發生。根據多次事故分析發現，從電纜頭過熱到事故的發生，其發展速度比較緩慢、時間較長，通過電纜在線監測系統完全可以防止、杜絕此類事故的發生。

    多單位多年前就總結出這一經驗，利用人工，每天進行電纜中間頭溫度的巡測，根據溫度的改變而分析其運行狀況，避免了多次事故的發生，但耗費大量的人力，因此說電纜故障在線監測及電纜溝火災預警系統系統對發電廠安全運行有著非常重要的意義。

    雖然大部分發電廠不惜大量資金早已進行電纜溝的防火封堵及普通消防報警裝置，但是電纜溝火災仍有發生，這些措施只能起到電纜著火后減輕事故范圍的作用，沒有從根本上限制減少火災的發生。進行電纜在線監測才是從根本上限制電纜溝內火災發生的有效可行的方法。

二、電纜在線檢測監控系統軟件

     電纜在線檢測監控系統軟件是北京世紀長秋科技有限公司和韋安搏電力技術開發有限公司合作，在《世紀星組態軟件》基礎上針對電纜在線檢測開發的專用系統。

    《世紀星組態軟件》 是在PC機上開發的智能型人機接口（MMI）軟件系統，它以 Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

    《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向導和全面地支持國內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

     運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

     電纜在線檢測監控系統軟件的主要特點：

     本系統以人機交互方式直接作圖的方法生成顯示畫面，進行系統配置組態，全部定義工作直觀具體，實現了“所見即所得”的定義方法，且還具有實時動態點顯示功能。實時畫面是由兩部分組成的，一部分是靜態畫面，常稱為工作現場背景圖；另一部分是動態點，包括實時更新的狀態和檢測值。系統的監控功能：可對系統的運行狀態進行監視，包括各集線器的運行狀態和網絡通信情況等，一旦發現異常，系統必須及時采取措施，進行維修或調整。另外對組態的在線修改功能，如上限設定值的改變，對某個檢測點或若干個檢測點的離線直接操作。及時了解現場運行狀態、各種運行參數的當前值及歷史數據顯示分析、各種功能畫面的切換、是否有異常情況發生以及音響報警裝置提示等功能。此運行平臺為一個系統管理軟件，可在線監測系統運行狀態，進行故障報警，報警畫面切換，歷史數據分析，數據存儲，報表生成打印和在線修改集線器參數等功能。

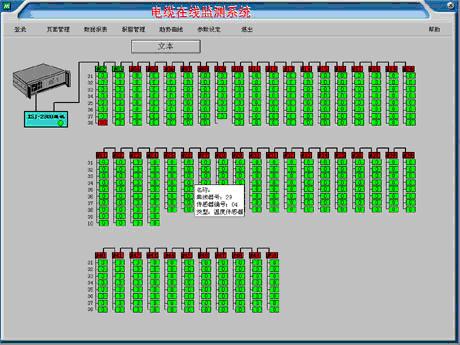

三、現場監視圖

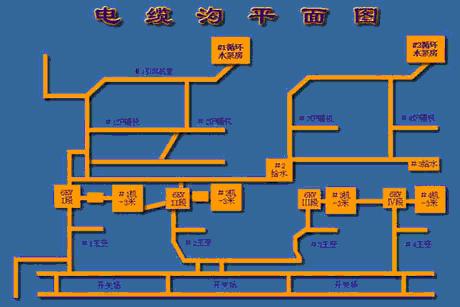

四、總貌畫面

五、溫差設置及報警

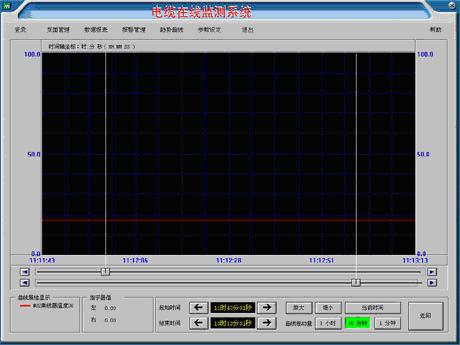

六、溫度分析
