一、概述

隨著電力工業邁向信息時代，人們越來越重視利用自動化來優化電廠和輸變電的運行以提高企業的競爭力。為適應瞬息萬變的市場環境需求要求企業級的管理系統能夠直接獲取實時的和歷史的生產運行數據。電力工業的市場化開放趨勢所帶來的影響包括更高的成本效益、更安全可靠的生產、更高質量的電能傳輸和供給。工商業和各種機構用戶中越來越多的精密設備的運行要求更加清潔、可靠的電能供應，所能容忍的電能波動或停電事故越來越小。

和其他工業一樣，電力工業需要最大限度地有效利用資源，優化設備的運行水平，將停機時間降至最低。為了能夠?qū)崿F(xiàn)這些運行和市場上的要求，電力公司正在采用各種自動化系統方案以優化系統運行、發現和消除異常情況并及時將信息提交企業級信息管理系統。

二、控制系統的構成

整個系統可分為兩層：監控管理層和現場測控層，監控管理層由兩臺上位機組成?，F(xiàn)場測控層由一百二十二臺電力裝置組成CANBUS總線負責現場數據采集和控制。

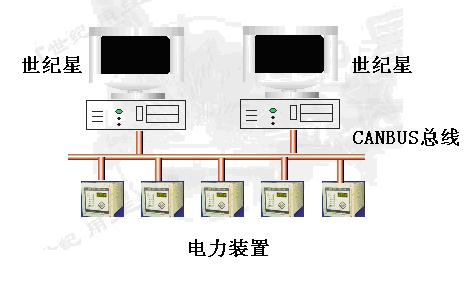

系統拓?fù)鋱D如下：

三、監控系統的軟件

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬鴥?nèi)國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可將數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

四、工藝過程

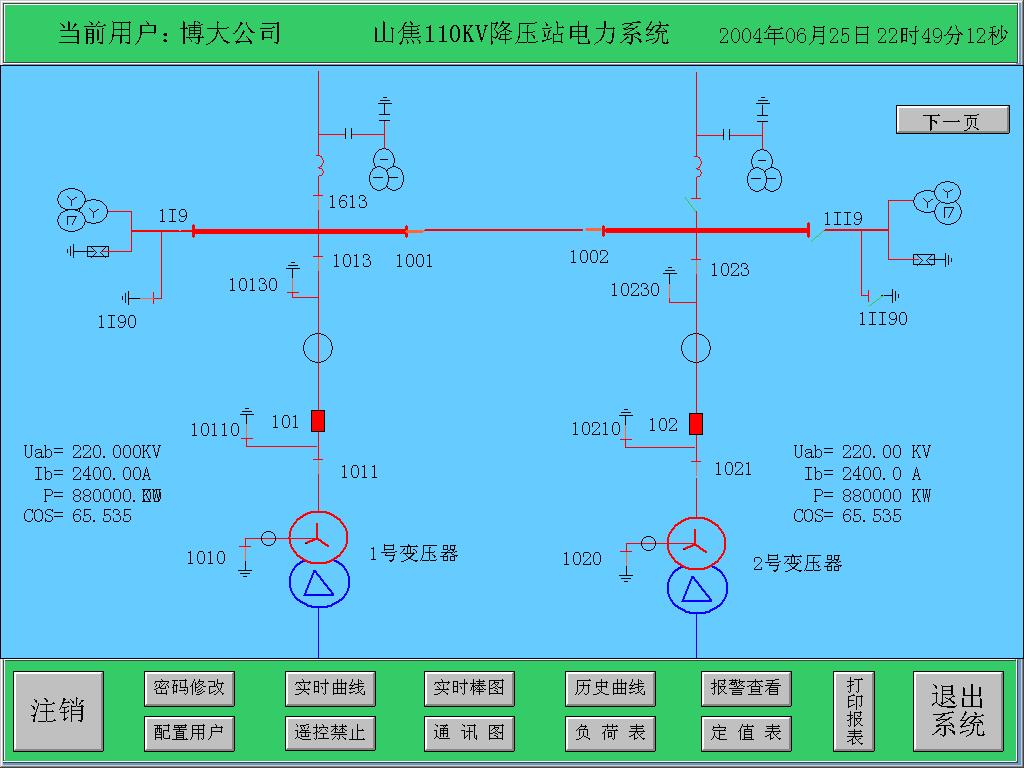

1、降壓站電力系統流程圖

2、系統通訊圖

3、實時棒圖

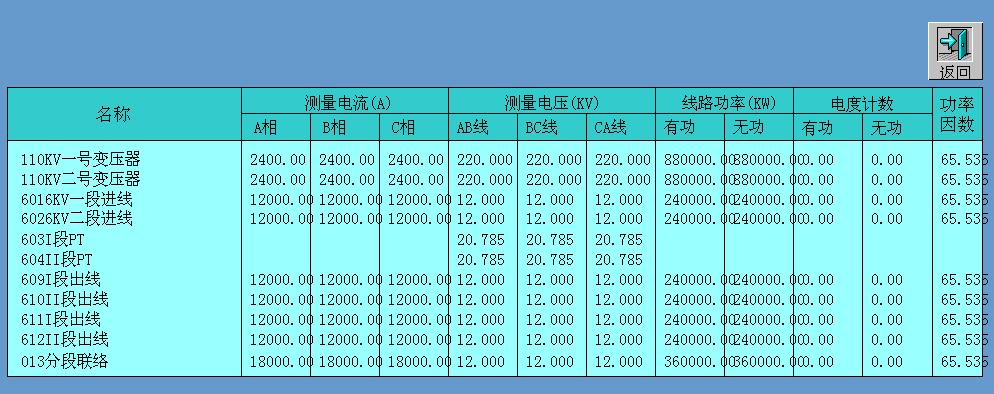

4、負荷表
