1 引言
隨著社會的發展，電梯的作用日益重要，其運行的可靠性備受關注，所以開發和研制電梯監控系統具有十分重要的現實意義。電梯監控的目的是為了以最少的人力資源配備來加強對電梯控制系統的管理，提供較為直觀、清晰、準確、穩定的電梯運行狀態監視，進而為設備維修和故障診斷提供多方面的可能性，充分提高電梯控制系統的工作效率和安全性能。
本文以工控PC機為主控上位機，利用人機接口的世紀星組態設計軟件在PC機上建立工控的對象，利用上位機和下位機之間的聯機通訊完成對下位機PLC電梯控制系統的實時監控的設計。此電梯監控系統接入設備使用簡便，具有人性化的人機界面，從而加快軟件程序編程和實驗調試速度，縮短開發周期。
2 監控系統硬件設計
本系統主要包括PC機、PLC和電梯等，以工控PC機為主控上位機，利用人機接口的智能軟件包世紀星組態軟件在PC機上建立工控的對象，完成對PLC下位機的控制，應用計算機構建動畫模擬電梯運行，準確地反映電梯的實時運行狀態。
3 系統軟件設計
(1)監控界面

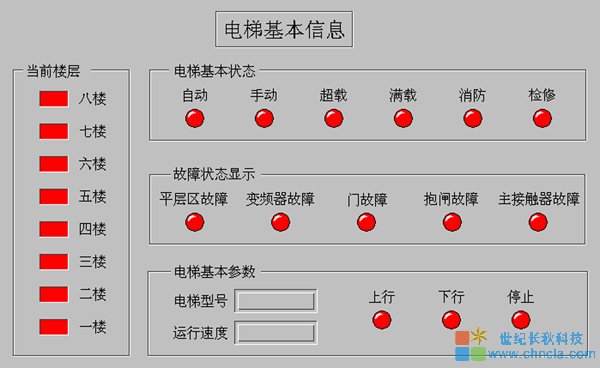

上位機監控界面是給用戶最直觀的顯示，在本電梯控制系統的設計中要直觀的看到轎廂的上升和下降動作，電梯門的開門和關門，電梯樓層的連續顯示、樓層顯示燈、內選按鈕指示燈和外呼按鈕指示燈以及當前層、目標層、呼叫層的信息顯示等。如圖所示：
(2)模擬動畫設計
主要包括電梯升降、開關門和運行狀態顯示動畫設計。
(3)腳本程序編寫
腳本程序包括電梯門控部分、轎廂上行或下行部分、進人運行環境調用畫面部分和報替部分。
(4)報警分析
報警分析是電梯監控系統的一個重要環節。電梯在運行過程中可能出現各種各樣的故障，這時監控系統要能檢測出故障類型并組織報警，系統涉及的報警情況主要有：①電梯由于某種原因沒有在平層停止，處理方法是使電梯上行或下行到就近平層停止；②電梯不能正常開、關門，就是電梯在運行到指定的平層后，門無法正常關閉，這時通過故障檢測通知相關人員進行維修；③電梯轎廂內出現超載現象，這時伴隨有鈴聲來告知用戶。此外，在電梯轎廂內還有應急按鈕，當電梯出現意外故障時，用戶可按下按鈕來告知監控系統，以便盡快進行維修。
(5)世紀星與PLC聯機調試
進入世紀星設備管理器中，對所建的PLC設備進行通信測試，如果可以實時的顯示數據（即：數據通信狀態為正常），表示PLC和世紀星之間通信連接成功。實驗證明，世紀星組成的上位機能完成對電梯PLC控制系統的監控。
4 總結
該系統能夠與PLC進行很好的通信，電梯運行狀態可以直觀、清晰、準確的顯示在監控窗口中，工作人員可以通過監控窗口中顯示的信息了解電梯運行的全部過程，實現了以最少的人力資源配備管理電梯控制系統的目標。監控系統提供的報警功能將報警信息及時可靠得以多種方式提供給工作人員，更進一步提高了整個電梯控制系統的安全性能。
