摘要：本文主要介紹基于世紀星組態軟件的輪機艙參數監控系統，其操作簡單方便，完全滿足系統運行要求。
關鍵字：世紀星組態軟件；界面；輪機艙
1 前言
某廠輪機參數監控系統，因?yàn)檩啓C(jī)參數比較多，如果將全部儀表帶到現場查看的話，等到將所有參數查看結束的時候，這些參數已經沒有實際意義了。因?yàn)楦鱾€(gè)參數間隔的時間太長，不是在同一時間下的參數沒有多大的參考價值，只有在同一時間的所有參數才有緊密相關性。采用組態軟件把輪機的所有參數在一個界面上完全顯示，一目了然，節省了去看現場儀表的時間，省去了不必要的麻煩，而且可以直接在界面上設定各個參數，可謂是事半功倍。
2 世紀星組態軟件
在計算機基礎上的SCADA 系統近年來發展迅速，世紀星組態軟件是北京世紀長秋科技有限公司歷時十幾年開發的在WINDOWS 環境下解決生產和過程自動化、可視化信息、顯示和實現控制策略，即實現SCADA 系統人機接口（HMI-Human Machine Interface）的組態軟件。它提供了適用于工業的圖形顯示、報警、數據記錄以及報表的各種功能，能實現高性能的過程偶合、快速的畫面更新和可靠的資料處理，具有較高的實用性。它在Windows標準環境中提供確?？煽康乜刂粕a(chǎn)過程的所有功能。
世紀星組態軟件具有豐富的軟件接口，很容易結合標準的或用戶的程序建立人機接口，精確地滿足生產實際要求。使用者可應用世紀星作為其系統擴展的基礎，通過開放接口開發自己的應用軟件。世紀星是基于32 位的應用軟件，Windows 32 位操作系統的多任務的特性確保了對過程事件的快速反應，并提供了多種防止資料丟失的保護。世紀星組態軟件使用了面向?qū)ο蟮能浖幊碳夹g(shù)，將所有工程工具的組態功能集成在一起，提供用于過程可視化和操作的全部基本功能。此外，提供寬范圍的編輯功能和接口，使用戶為其獨特的應用單獨組態。
3 輪機參數監控系統構成和主要作用

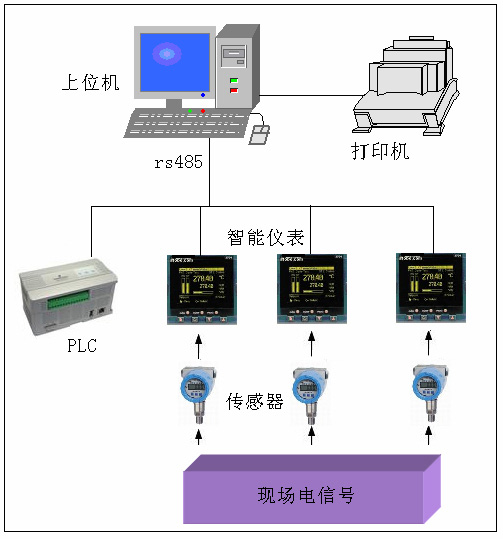

以下是寧化401輪機上用的設備及系統組成圖。

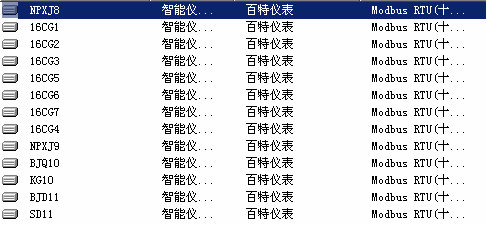

設備參數用了一系列的百特儀表采集通過485通訊線傳送到上位機，由上位機顯示并顯示報警，如圖1，圖2所示。
圖 1
圖 2
4 監控系統組態界面設計
4.1輪機運行時系統各部分的溫度要實時監控，如下界面顯示。

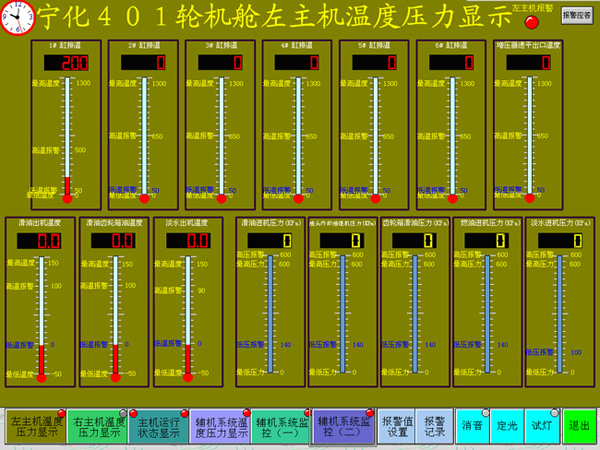

左主機溫度壓力顯示，如圖3所示：
圖 3

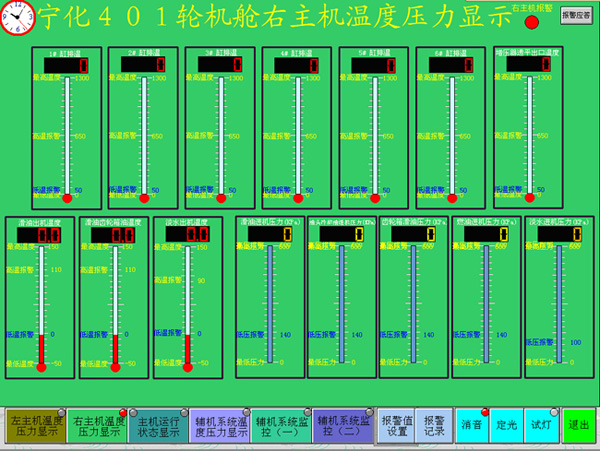

右主機溫度壓力顯示，如圖4所示。
圖 4

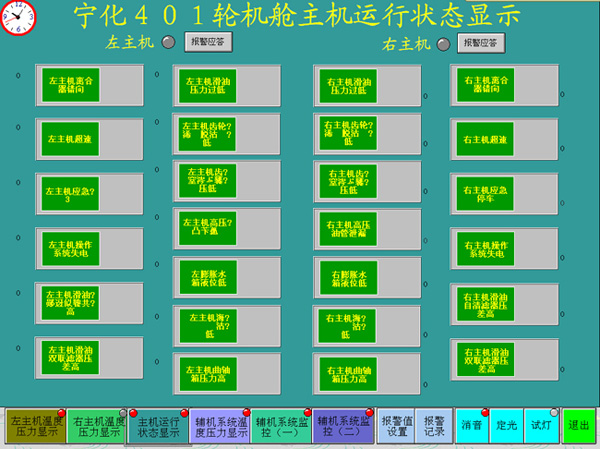

主機運行狀態顯示，如圖5所示。
圖 5

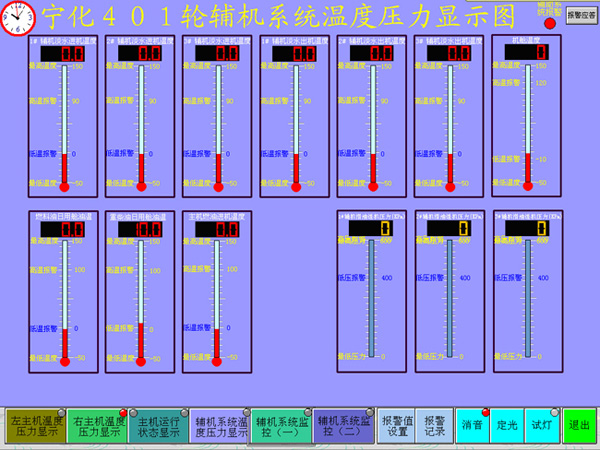

輔機系統溫度壓力顯示，如圖6所示。
圖 6

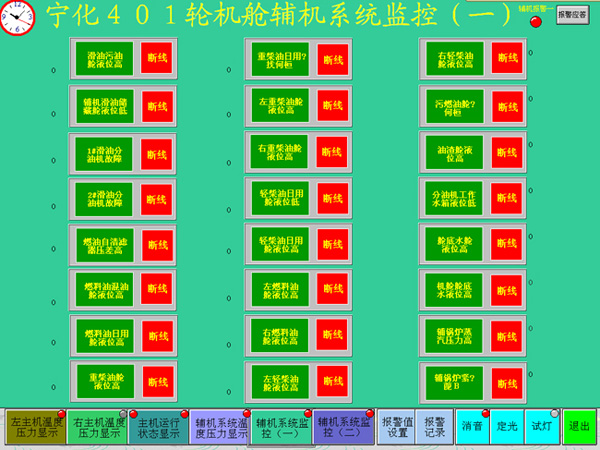

輔機系統監控（一），如圖7所示。
圖 7

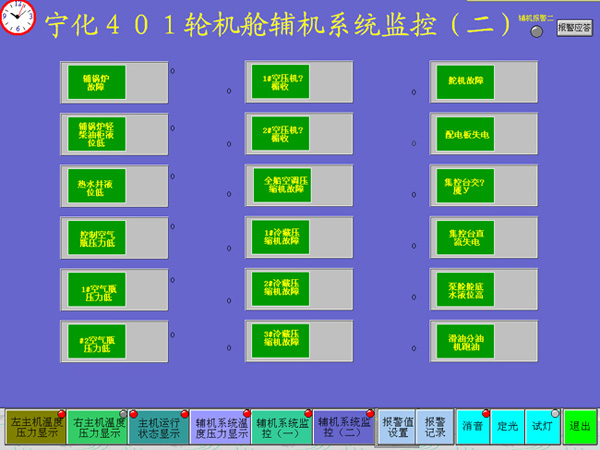

輔機系統監控（二），如圖8所示。
圖 8

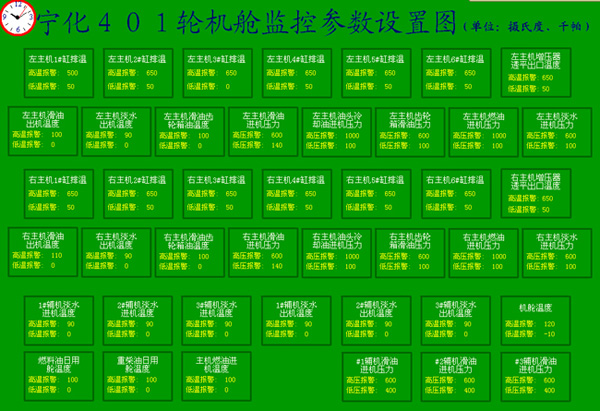

報警值設置，如圖9所示。
圖 9
報警記錄，如圖10所示。
圖 10
報警參數設定完畢以后系統就會按照報警參數的設定記錄報警情況。
5 結語
該系統的功能主要是參數采集、顯示以及報警情況記錄，報警窗口由世紀星組態軟件提供，使用時只需提供相關函數，進行簡單的操作即可。
