1 前言
隨著我國城市化的發展，建筑行業長盛不衰，塔吊作為建筑業的重要工具在建筑業中起著至關重要的作用，因此如何實現塔吊的安全生產、安全控制就變得尤為重要。
2 塔吊安全監控系統簡介
1）黑匣子
塔吊黑匣子又叫塔式起重機遠程安全監控系統。可全程記錄起重機的使用狀況并能規范塔式起重機的制造、安拆、使用行為，控制和減少生產安全事故的發生。這種塔吊黑匣子可有效避免誤操作和超載，如果操作有誤或者超過額定載荷時，系統會發出報警或自動切斷工作電源，強迫終止違章操作；還可以對機器的工作過程進行全程記錄；記錄不會被隨意更改，通過查閱黑匣子的歷史記錄，即可全面了解到每一臺塔機的使用狀況。
2）世紀星開發的遠程監控系統

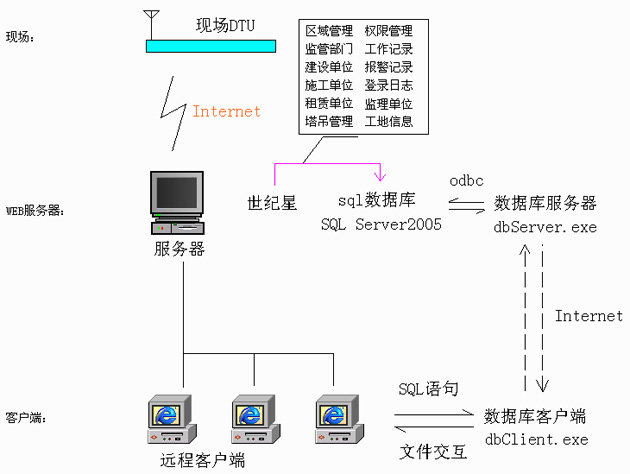

本系統主要由現場、WEB服務器、客戶端三部分組成，如圖1所示：
圖 1
3 系統結構
a)現場
包括黑匣子、現場傳感器、無線數傳模塊（DTU）
b)監控中心
包括具有固定IP的計算機、世紀星數據采集中心、數據庫服務器、世紀星圖形和實時數據WEB服務器、世紀星數據庫WEB服務器等。
c)WEB瀏覽
4 監控中心

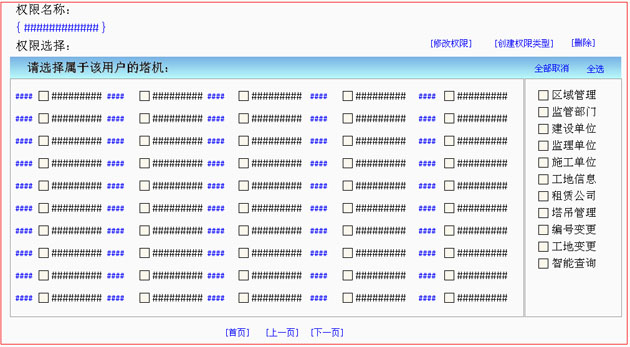

1）權限管理
不同的安全站可以看到各自管轄區域的塔機信息。
圖 2

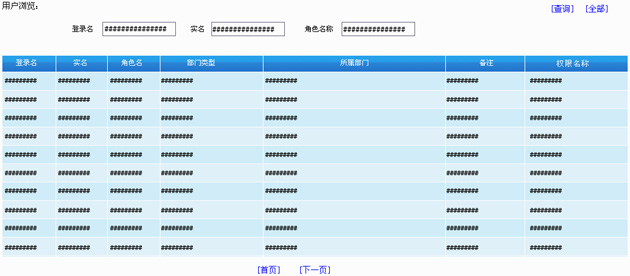

2）用戶管理
創建新用戶并為用戶分配創建的權限。
圖 3

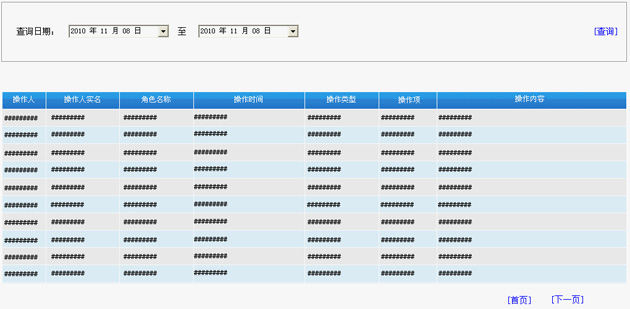

3）系統日志
記錄客戶端何時登陸系統，何時退出系統，何時配置系統。
圖 4
4）變更編號、變更工地
當塔機更改編號和工地時需要重新配置。
5）GPS定位系統
根據GPS定位系統測量，系統會根據測量的經緯度將塔機準確的顯示在電子地圖上。
圖 5

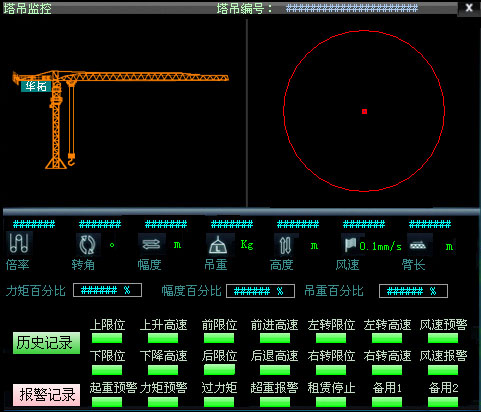

6）塔吊實時信息
當我們從地圖或者列表中選擇塔機后，可查看塔機的實時狀況，并以動態的形式顯示出來。
圖 6

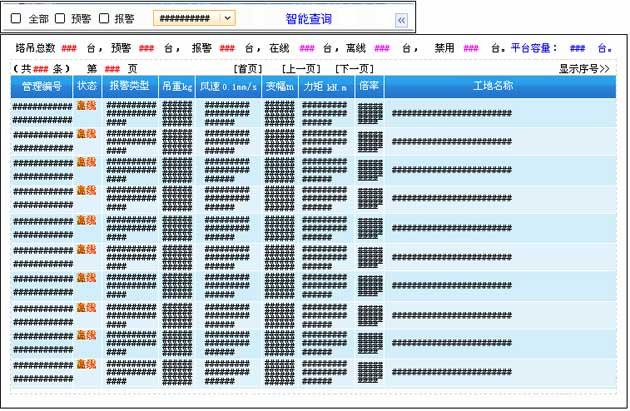

7）列表
列表會根據當前用戶的權限，顯示出本用戶所有能查看的塔機的信息，點擊列表后進入相應的監控畫面。
圖 7
8）報警查詢
從監控畫面點擊報警記錄按鈕或者從系統菜單中可以進入報警查詢。
圖 8

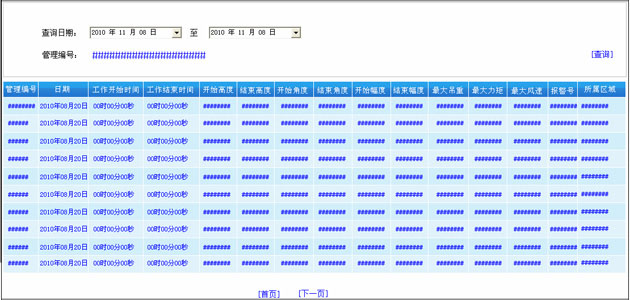

9）塔機工作循環記錄
系統將塔機每次的工作存放到數據庫中，可以供安全站等用戶查詢。
圖 9
5 小結
世紀星在塔吊監控系統已有成熟的應用，監控中心可容納500-1000臺塔機，可以同時供100個用戶瀏覽。
