世紀星組態軟件提供豐富的圖形控件和自定義圖庫，用戶可以從里面調用各種圖形到世紀星畫面上，減少做圖時間，相信很多用戶都用過我們的圖形控件和自定義圖庫。但是我估計也會有小部分客戶還是找不到自己需要的圖形，下面我就介紹一下如何繪制圖形控件和自定義圖庫，并且如何添加圖形控件和自定義圖庫。

　　繪制圖形控件

　　1、選擇圖形控件圖標，如圖1所示：

圖 1

　　

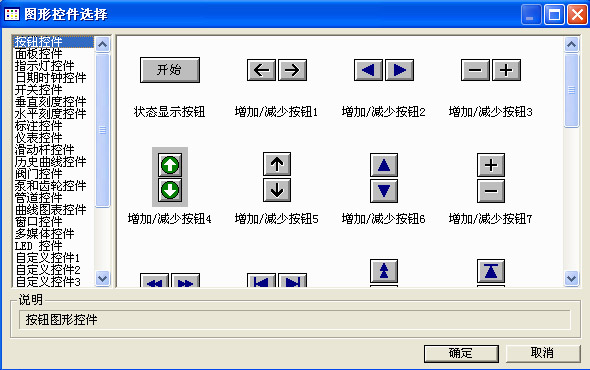

　　會彈出相應的圖形控件選擇窗口，如圖2所示：

圖 2

　　2、選擇需要的控件類型再選擇相應的圖形控件雙擊，這個時候鼠標會變形，單擊畫面的任意位置，圖形添加成功。

　　繪制自定義圖庫

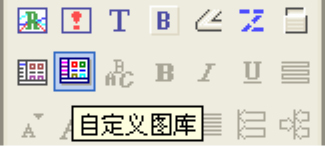

　　選擇自定義圖庫圖標，如圖3所示：

圖 3

　　同樣會彈出相應的選擇窗口，操作步驟和圖形控件一樣，我就不詳細介紹了。

　　添加圖形控件

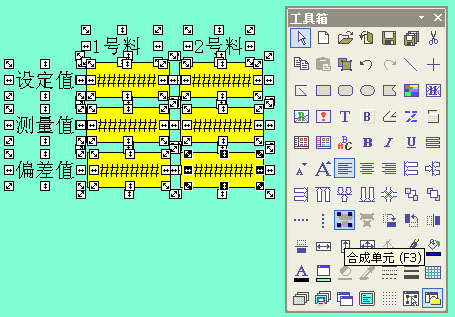

　　先繪制我們要添加的圖形>然后完成相應的動畫連接>選中全部的圖形>合成單元，如圖4所示：

圖 4

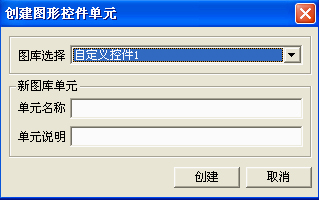

　　再選擇世紀星界面的繪圖>創建圖形控件，如圖5所示：

圖 5

　　選擇要放入的圖庫>給單元起一個名字>創建，即可。

　　創建自定義圖庫

　　方法和添加圖形控件基本一樣，唯一的區別就是添加自定義圖庫的時候我們不需要做動畫連接。

　　相信到這里大家也應該明白了圖形控件和自定義圖庫的區別。
