一、 系統概述 咨詢電話：13911307578
為了建立水源深井泵房與水源值班室之間無線遙控、遙測系統，實現水源值班室對深井取水泵房水泵機組遠程自動控制與運行參數自動采集、傳輸、處理、存儲、顯示等功能，同時將數據信息接入客戶公司調度室的數據監測系統，實現客戶公司調度室對水源運行參數的自動監測，達到全公司各水源和管網的優化運行，提高水源運行效率，提高整體經濟效益的目的。根據水源井分布的地域特點與無線通訊技術發展的水平，水源井遠程監控系統采用以上位計算機作為控制監測主機、無線數傳設備GPRS通訊單元作為數據交換通道、遠程RTU作為現場控制、數據采集設備的遙控、遙測系統，實現水源值班室對深井的控制與監測。

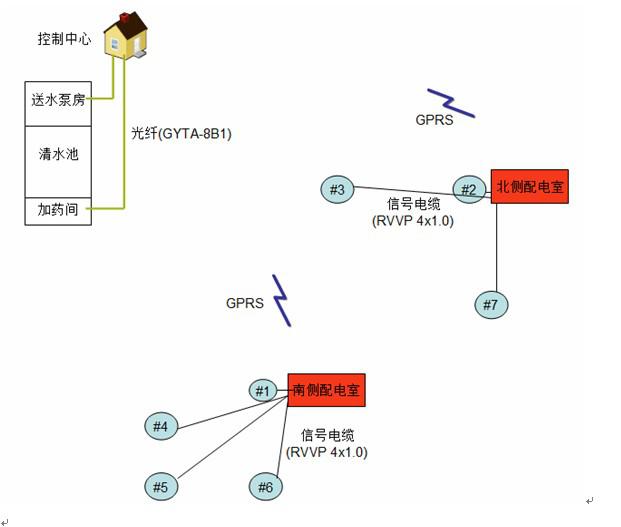

二、 系統組成
1、本系統主要由以下幾部分組成：
◆ 監控中心：（計算機、水源井監控系統軟件）
◆ 通信網絡:（基于移動或者電信的通信網絡平臺）
◆ GPRS/CDMA RTU：（采集現場儀器儀表信號、控制水泵的啟停，通過GPRS/CDMA網絡傳輸?shù)奖O(jiān)控中心）。
◆ 測量儀表：（流量計或水表、壓力變送器、水位變送器、電流電壓變送器）
三、 硬件簡介
1、 GPRS/CDMA RTU基本功能及特點：
◎ 配備多種接口資源，包括模擬信號采集、開關量輸入、輸出，脈沖信號輸入等；
◎ 支持一路RS232/RS485方式的用戶數據接口，可接入PLC等各種設備；
◎ 采集傳輸控制一體化，提高了系統可靠性，降低了成本；
◎ 采用工業級超低功耗高性能的嵌入式處理器；
◎ 用戶可以編程的量程轉換和報警上下限設定；
◎ 內設工業時鐘，精確計時；
◎ 自動定時上報和事件觸發上報功能；
◎ 內置大容量FLASH存儲器，數據自動記錄，支持歷史數據檢索；
◎ 通訊協議完善，組態軟件支持，用戶免開發；
◎ 板載GSM/GPRS/CDMA傳輸模塊，方便用戶選擇GSM、GPRS或CDMA組網方式；
◎ 提供用戶設置軟件，開放式接口，方便與組太軟件及其它軟件連接；
◎ 工業級設計，穩定可靠，堅固耐用；
四、 軟件簡介
◆ 實時采集數據，將水源井?dāng)?shù)據采集到數據服務器。
◆ 能顯示整個水源井監測系統的地理分布圖（及水源井參數信息）。
◆ 集中顯示水源井監控點重要參數（如水泵工作狀態、水泵的 電流電壓、水源井的水位高低、報警狀態、通訊狀態等）。
? 能遠程控制水泵起停
◆ 能自動生成各水源井?dāng)?shù)據的并行歷史曲線，并可查詢?nèi)我庥脩?、任意參?shù)、任意時段的歷史數據，歷史數據和曲線應便于轉存和打印。
◆ 能生成各水源井的用水量日報表，月報表及年報表，且可生成分時等特殊報表的功能。任意組合用戶測量趨勢、測量參數累計、故障時段等趨勢記錄通過打印機打印輸出。
◆ 實時顯示并記錄各水源井點的各種報警信息，如水泵的電流電壓及水位的超限、儀表工作電源不正常、不間斷電源的電池欠壓、交流市電消失、非法闖入、通訊故障等報警信息。
◆ 根據不同部門和不同人員，可設置不同的操作權限，防止不同級別的操作人員越權操作。
◆ 上位機系統軟件及數據庫軟件應采用正式授權版本，保證其穩定可靠。該數據庫應具備查詢功能強、完整，能兼容不同通訊協議的功能。
◆ 使用菜單驅動顯示，保證用戶指定一般技術人員就能編制，而不需要掌握機器語言和特殊編程語言，在系統中增加或改變一個點不應再編譯系統。
◆ 具有數據的存儲功能，要求可以將所有的實時參數保留3年以上（數據每一分鐘記錄一次），所存儲的數據能夠以標準的方式獲取存儲的數據。
◆ 使用菜單驅動顯示，保證用戶指定一般技術人員就能編制，而不需要掌握機器語言和特殊編程語言，在系統中增加或改變一個點不應再編譯系統。
◆ 具有數據的存儲功能，要求可以將所有的實時參數保留3年以上（數據每一分鐘記錄一次），所存儲的數據能夠以標準的方式獲取存儲的數據。
水源井監控系統軟件如下圖：
五、 系統特點
? 基于GPRS或CDMA無線網絡實現大范圍內管線運行狀態監測，為用戶省去了昂貴的網絡建設和維護費用，實時性高，組網費用低；
? 監測信息豐富真實，系統響應速度快；
? 大容量數據庫，歷史數據存儲沒有后顧之憂；
? 多個分中心支持，GPRS接入，方便用戶管理；
? 高可靠工業級設計，維護簡單；
? 經濟效益、社會效益顯著,運行成本低廉；
? 系統擴展性：系統應具備強大的擴展功能，可隨時增加用戶，硬拷貝功能、報表打印功能、計算工具功能。
六、 應用領域
城市供水管網監控、自來水管道監測、自來水公司集中供水監控、水源井監控、蓄水池水位監控、水文站遠程監控、水務集團企業用水監控、河道、水庫、水位雨量遠程監控。
PLC專用無線通訊模塊主要功能}
1. 短信報警功能，設備出現故障時，可以發出報警短信，也可設置撥打電話通知，真正可靠保障設備安全，實現無人值守，只需在模塊中做非常簡單的設置，PLC中無需編寫任何程序，也無需重新下載PLC程序。
2.通過手機或者電腦訪問web網頁，直接監控PLC變量狀態，實現通過互聯網控制PLC。
3.組態軟件和PLC之間的遠程無線監控，可以通過組態軟件遠程監控到多臺PLC或者支持modbus通訊的儀表等設備，通過GPRS網絡，可以實現遠距離集中監控。
4.遠程下載和監控PLC程序，當設備有故障時，只要你的電腦連上互聯網，就可以隨時隨地的訪問你的PLC，修改程序，監控程序維護設備。
5.多臺PLC之間的短距離無線通訊，如果多臺PLC位于同一廠區，可以實現短距離的無線通訊。
6.多臺PLC之間的遠程無線通訊，譬如實現位于上海和廣州兩個地方的PLC之間數據交換傳輸，可以是同一廠家的PLC，也可以是不同廠家之間PLC。
支持的協議和PLC類型：
★MODBUS主機協議，支持各種國產PLC. ★ MODBUS從機協議,可連接威倫，西門子等觸摸屏.
★ PPI協議支持西門子S7-200 PLC。 ★MPI協議支持西門子S7-300,S7-400 PLC的通訊.
★三菱FXPLC協議，支持FX系列全部型號. ★ 三菱Q系列PLC協議.支持三菱Q系列PLC全部型號
★歐姆龍HOSTLINK協議，支持歐姆龍全系列PLC。 ★ 臺達PLC通訊協議，可支持臺達全系列PLC。
