亞司艾(ASI)聯網型風機盤管通訊控制器T6800
概 述
T6800系列控制器是基于微處理機式的控制器。

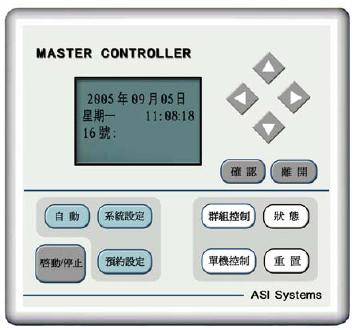

控制器提供RS-485 通訊界面和系統集成的MODBUS接口，控制器可以通過主控制器或BAS系統進行控制。
控制器適用于風機盤管和空調箱的風機、閥門或電加熱器的開/關控制。
控制器適用于二管制或四管制風機盤管的加熱、制冷或通風控制。
控制器提供了電源、風速、閥門狀態和輔助輸出的LED指示燈。
可通過主控制器或BAS系統設定風速，實現風速運行的高、中、低或自動轉換。
應 用
二管制風機盤管設備
四管制風機盤管設備
空調機設備
BAS 系統集成
特 性
內嵌式RS-485 通訊界面
提供系統集成的MODBUS 接口
提供系統或本地控制功能
控制器的鋼外殼可將控制器置于風機盤管或空調箱內
通過每臺控制器的DIP開關組合設定控制器地址
加熱、制冷和通風模式轉換控制
高速、中速、低速和自動風速轉換控制
提供開/關控制輸出信號
提供輔助控制輸出實現聯鎖控制
低溫保護功能
斷電時永久性內存(EEPROM)會保留用戶的設定值
提供7個LED指示燈，分別代表電源開、高速、中速、低速、閥門開、閥門關、輔助控制輸出指示
無線遠程控制 (可選擇)
供電電壓：
220 伏交流電壓或 12 伏直流電壓 (±10%)
電源能耗：
在12伏直流電壓時是4伏安或300毫安
供電輸出：
12伏直流電壓，最大100 毫安
通訊：
界面：RS-485
接口：MODBUS
波特率： 9600波特率
最長距離：1200 米
最多設備：每條線路最多連接32臺設備
設定值范圍：
5~35 oC
設定單位：
0.5 oC / 步
精確度：
± 0.5 oC
模式設定：
加熱、制冷、通風
風速設定：
高速、中速、低速和自動風速控制
控制執行：
開/關控制，1 oC 偏差
溫度傳感器：
NTC 熱敏電阻10K歐姆
控制輸出：
雙單刀單擲繼電器適用于二管制和四管制控制器
電功率：
2安培運轉電流，250伏交流電壓
外殼：
鋼外殼
聯鎖控制輸出：
單刀單擲常開，干觸點輸出
無線遠程控制 (可選擇)：
紅外線
尺寸：
125 × 150 × 36 mm (寬× 高 × 厚)
運行范圍：
0 ~ 40 oC, 5 ~ 95 %RH (無冷凝)
接線：
螺旋接線終端，每個接線終端可接收16 AWG, 18 AWG, 1.25 mm2 或0.75 mm2電線
附件(可選擇)：

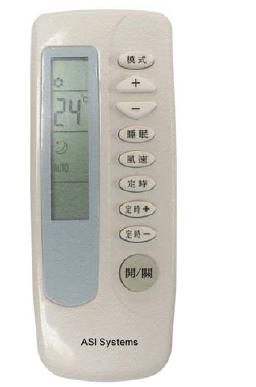

RC6001A 無線遙控器
