簡介

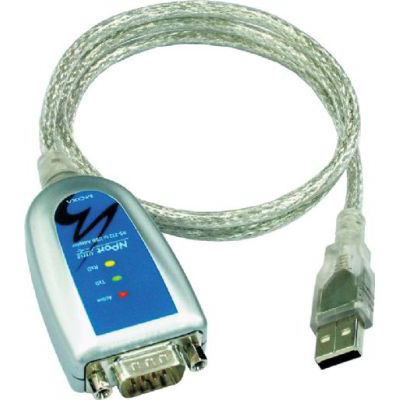

UPort 1110 可讓您的筆記型計算機或工作站的 USB (Unviversal Serial Bus) 接口可以輕松地與 1 端口 RS-232 接口的串口設備連結。 UPort 1110 透過 PC 的 USB 口增加了 1 個 Windows 串口 COM port ，且能與新型和既有的 RS-232 設備兼容，這種隨插即用的 USB 解決方案很適合行動電話、儀器及 POS 銷售設備使用。

特點

• 完全符合 USB 2.0 規格
• 支持 USB 數據速率最高可達 12 Mbps
• 無需額外 I/O 及 IRQ
• RS-232 的速率最高可達 921.6 Kbps
• 支援 Win98/ME/2000/XP/2003 driver
• 使用 RS-232 的 DB9 公頭
• LED 指示燈號包括 Active(USB) 、 TxD/RxD (RS-232)
• 內建 15 KV ESD 突波保護

USB 兼容USB1.0，1.1，2.0標準
連接器：USB A型
通信速率：全速12Mbps
串口 界面：
RS-422: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
連接器：針式DB9
FIFO：64 byte
參數 校驗位：None, Even, Odd, Space, Mark
數據位：5, 6, 7, 8
停止位：1, 1.5, 2
流控：XON/XOFF
波特率：50 bps ~ 921.6 Kbps
電源需求：30 mA @ 5 VDC
尺寸(L×W×H)：37.5×20.5×60mm
機械特性 材料：ABS+PC
凈重：60g(0.13lb)
工作環境 操作溫度：0 ~ 55?C (32 ~ 131?F)
操作濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85?C (-4 ~ 185?F)
突波保護：內建15 KV ESD保護
安規認證 EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3,
IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4,
IEC 61000-4-5, IEC 61000-4-8, FCC Part 15 Class B
保修期5 年
