西門子工業以太網交換機網管增強型 SCALANCE X-300
發布時間：2008/11/13 21:35:16 修改時間：2009/2/11 10:04:38 瀏覽次數：10256

產品簡介

SCALANCE X-300交換機系列的千兆以太網交換機適用于組建總線和星形結構(10/100 Mbit/s)的高效能以太網?？伸`活構建光纖和/或電信網絡，SCALANCE X300交換機 可產生高效的網絡可用性，所以，舉例說，當它與冗余管理器功能相組合時會生成環形冗余并有冗余電源。在C-PLUG的交換介質幫助下，即便沒有編程機，設備也可以快速更換。C-PLUG還可以保證無需過于專業的操作知識下在另一臺交換機上實現更改配置和數據應用程序。SCALANCEX-300交換機之間可以建立千兆以太網連接。雙絞線用戶可以直接連接設備。

     SCALANCE X-400交換機可與之理想的配合，例如，處理諸如 PCS7控制系統?？纱嬖谝韵碌木W(wǎng)絡拓?fù)浜屯負涞慕M合：

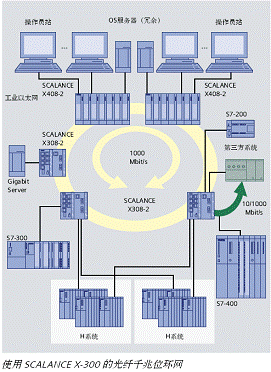

·高速以太網和具有高速媒介冗余的千兆級以太環網；為了防止傳輸鏈路或者
  交換機發生錯誤，多達50個SCALANCE X-300交換機流線型排列連接到
  一個環狀網內，對于多模的可組成一個總共長達150 km的線路，或者對單
  ?？山M成一個總共長達3,500 km的線路。當環狀網內一個傳輸路徑或者
  SCALANCE X-300交換機發生錯誤，傳輸路徑可在0.3秒內重構。
·采用SCALANCE X-300交換機的星形結構: 每個SCALANCE X-300交換
  機有一個星形觸點可通過電信號或者光信號與多達10個節點或子網相連。 ·用來連接雙絞線的數據端子，或者網段(10/100/1000 Mbit/s級)。

集成化現有網絡的配置
現有的網絡配置，例如由工業以太網交換機ELS(簡約型交換機)，OSM(光學交換模塊)和ESM(電氣交換模塊)構成的網絡，很容易用SCALANCE X組件擴展。
已有的百兆級數據端子或者使用百兆級高速以太網的子網很容易被整合到新的網絡結構中。

·通過LED(電源、鏈路狀態、數據通訊)和信號觸點(信號掩碼可
  使用按鈕現場設置)進行設備診斷。
·電源冗余。
·配有固定護套的RJ45端口，專門為符合PROFINET標準要求的
  工業以太網連接插頭設計，IE FC RJ45插口，有去除應力和扭
  力的功能。
·節省空間的模塊化設計。
·借助于集成的自動交叉功能，可使用非交叉電纜。
·借助自動感應和協商功能自動檢測和協商數據傳輸率。
·通過浮動信號連接，SNMP，網絡瀏覽器和PROFINETIO診斷
  功能可進行遠距離診斷。
·集成在SIMATIC STEP 7中的組態和診斷功能。
·通過SNMP接入點，交換機可集成在現有網絡管理架構中。
·自動E-mail發送功能。
·用于簡單更換設備的C-PLUG交換介質。
·支持組播和廣播限制。
·通過對VLAN的支持，可集成在企業安全策略(Enterprise
  Security Policies)中。
·協議IGMP Snooping和IGMP Query支持組播過濾和限制。
·與帶有OSM，ESM和ELS的SCALANCE X產品相兼容，保護投
  資。

SCALANCE X-300有下面幾種型號可供使用:

·SCALANCE X310: 是帶有三個千兆級端口和七個高速以太網端口的交換機。
·SCALANCE X308-2: 是帶有一個千兆級電氣端口、七個高速以太網端口和兩個千兆級多模玻璃纖維光學端口(含有 SC插座)的交換
  機。
·SCALANCE X308-2LD: 是帶有一個千兆級電氣端口、七個高速以太網端口和兩個千兆級單模玻璃纖維光學端口(含有SC插座)的交
  換機。
·SCALANCE X307-3: 是帶有七個高速以太網端口和三個千兆級多模玻璃纖維光學端口(含有SC插座)的交換機。
·SCALANCE X307-3LD: 是帶有七個高速以太網端口和三個千兆級單模玻璃纖維光學端口(含有SC插座)的交換機。
·SCALANCE X308-2LH: 是帶有一個千兆級電氣端口、七個高速以太網端口和兩個千兆級單模長距玻璃纖維光學端口(含有SC插座)
  的交換機。
·SCALANCE X308-2LH+: 是帶有一個千兆級電氣端口、七個高速以太網端口和兩個千兆級單模超長距玻璃纖維光學端口(含有SC插
  座)的交換機。

SCALANCE X-300產品選型參數

防護等級

增強網管型交換機
	SCALANCE X310	SCALANCE X310FE
產品描述
型號	3個10/100/1000Mbit/s和7個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Pro?net器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN, ..) 網絡管理,可選C-PLUG	10個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Pro?net器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN, ..) 網絡管理,可選C-PLUG
訂貨號	6GK5310-0FA00-2AA3	6GK5310-0BA00-2AA3
傳輸速率	10/100/1000 Mbit/s	10/100 Mbit/s
接口類型
電氣	3 x RJ45接口 (10/100/1000 Mbit/s; TP)?? 7 x RJ45接口 (10/100 Mbit/s; TP)?	10 x RJ45接口 (10/100 Mbit/s; TP)?
光學	–	–
電源連接	1 x 4針端子排	1 x 4針端子排
信號觸發連接	1 x 2針端子排	1 x 2針端子排
交換介質插槽	C-PLUG	C-PLUG
電源電壓	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
電流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
網絡范圍參數/雙絞線纜長度
0–100 m	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0–85 m	帶有工業以太網快速RJ45插頭的工業船用/拖纜	帶有工業以太網快速RJ45插頭的工業船用/拖纜
0–85 m	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線
0–55 m	帶有工業快速連接RJ45插頭的扭轉雙絞線	帶有工業快速連接RJ45插頭的扭轉雙絞線
0–3000 m	–	–
0-750m	–	–
0-26km	–	–
0-10km	–	–
工作環境條件
工作溫度	0?C 至 +60?C	0?C 至 +60?C
運輸／存儲溫度	-40?C 至 +80?C	-40?C 至 +80?C
工作濕度	< 95%, 無凝結	< 95%, 無凝結
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安裝方式	標準導軌安裝, S7-300 導軌，壁板安裝
IP 30	IP 30
認證
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2,EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船級社認證
	–	–
	英國勞氏船級社	英國勞氏船級社
	挪威船級社	挪威船級社
	德國勞氏船級社	德國勞氏船級社
	–	–
平均無故障時間（MTBF）	46年	46年
組環能力	有	有
冗余管理器能力	有	有

增強網管型交換機
	SCALANCE X308-2	SCALANCE X308-2LD
產品描述
型號	2個1000Mbit/s多模光纖SC接口,1個10/100/1000Mbit/s和7個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Profinet器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN, ..) 網絡管理,可選C-PLUG	2個1000Mbit/s單模光纖SC接口,1個10/100/1000Mbit/s和7個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Profinet器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN,..) 網絡管理,可選C-PLUG
訂貨號	6GK5308-2FL00-2AA3	6GK5308-2FM00-2AA3
傳輸速率	10/100/1000 Mbit/s	10/100/1000 Mbit/s
接口類型
電氣	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)
光學	2 x SC sockets (1000 Mbit/s, glass FOC)	2 x SC 接口(1000 Mbit/s, glass FOC)
電源連接	1 x 4針端子排	1 x 4針端子排
信號觸發連接	1 x 2針端子排	1 x 2針端子排
交換介質插槽	C-PLUG	C-PLUG
電源電壓	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
電流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
網絡范圍參數/雙絞線纜長度
0–100 m	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0–85 m	帶有工業以太網快速RJ45插頭的工業船用/拖纜	帶有工業以太網快速RJ45插頭的工業船用/拖纜
0–85 m	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線
0–55 m	帶有工業快速連接RJ45插頭的扭轉雙絞線	帶有工業快速連接RJ45插頭的扭轉雙絞線
0–3000 m	–	–
0-750m	玻璃FOC 50/125 μm多模玻璃纖維； 850nm波長時 2.7 dB/km 600 MHz x km	–
0-26km	–	–
0-10km	–	10/125 μm 單模玻璃光纖;1300 nm時,為0.5 dB/km
工作環境條件
工作溫度	0 °C 至 +60 °C	0?C 至 +60?C
運輸／存儲溫度	-40?C 至 +80?C	-40?C 至 +80?C
工作濕度	< 95%, 無凝結	< 95%,無凝結
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安裝方式	標準導軌安裝, S7-300 導軌，壁板安裝	標準導軌安裝, S7-300 導軌，壁板安裝
防護等級	IP 30	IP 30
認證
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船級社認證
	–	–
	英國勞氏船級社	英國勞氏船級社
	挪威船級社	挪威船級社
	德國勞氏船級社	德國勞氏船級社
	–	–
平均無故障時間（MTBF）	48年	48年
組環能力	有	有
冗余管理器能力	有	有

增強網管型交換機
	SCALANCE X307-3	SCALANCE X307-3LD
產品描述
型號	3個1000Mbit/s多模光纖SC接口,7個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Profinet器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN, ..) 網絡管理,可選C-PLUG	3個1000Mbit/s單模光纖SC接口,7個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Profinet器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN, ..) 網絡管理,可選C-PLUG
訂貨號	6GK5307-3BL00-2AA3	6GK5307-3BM00-2AA3
傳輸速率	10/100/1000 Mbit/s	10/100/1000 Mbit/s
接口類型
電氣	7 x RJ45接口(10/100 Mbit/s；TP)	7 x RJ45接口(10/100 Mbit/s；TP)
光學	3 x SC sockets (1000 Mbit/s, glass FOC)	3 x SC sockets (1000 Mbit/s, glass FOC)
電源連接	1 x 4針端子排	1 x 4針端子排
信號觸發連接	1 x 2針端子排	1 x 2針端子排
交換介質插槽	C-PLUG	C-PLUG
電源電壓	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
電流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
網絡范圍參數/雙絞線纜長度
0–100 m	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0–85 m	帶有工業以太網快速RJ45插頭的工業船用/拖纜	帶有工業以太網快速RJ45插頭的工業船用/拖纜
0–85 m	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線
0–55 m	帶有工業快速連接RJ45插頭的扭轉雙絞線	帶有工業快速連接RJ45插頭的扭轉雙絞線
0–3000 m	–	–
0-750m	玻璃FOC 50/125 μm多模玻璃纖維； 850nm波長時 2.7 dB/km 600 MHz x km	–
0-26km	–	–
0-10km	–	10/125 μm 單模玻璃光纖;1300 nm時,為0.5 dB/km
工作環境條件
工作溫度	0 °C 至 +60 °C	0?C 至 +60?C
運輸／存儲溫度	-40?C 至 +80?C	-40?C 至 +80?C
工作濕度	< 95%, 無凝結	< 95%,無凝結
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安裝方式	標準導軌安裝, S7-300 導軌，壁板安裝	標準導軌安裝, S7-300 導軌，壁板安裝
防護等級	IP 30	IP 30
認證
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船級社認證
	–	–
	英國勞氏船級社	英國勞氏船級社
	挪威船級社	挪威船級社
	德國勞氏船級社	德國勞氏船級社
	–	–
平均無故障時間（MTBF）	48年	48年
組環能力	有	有
冗余管理器能力	有	有

增強網管型交換機
	SCALANCE X308-2LH	SCALANCE X308-2LH+
產品描述
型號	2個1000Mbit/s長距離單模光纖SC接口,1個10/100/1000Mbit/s和7個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Profinet器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN, ..) 網絡管理,可選C-PLUG	2個1000Mbit/s超長距離單模光纖SC接口,1個10/100/1000Mbit/s和7個10/100Mbit/s RJ45接口,LED診斷功能,故障信號顯示,連接設置按鈕,冗余電源輸入,網絡管理功能,Profinet器件,綜合冗余管理,辦公室網絡功能 (RSTP, VLAN, ..) 網絡管理,可選C-PLUG
訂貨號	6GK5308-2FN00-2AA3	6GK5308-2FP00-2AA3
傳輸速率	10/100/1000 Mbit/s	10/100/1000 Mbit/s
接口類型
電氣	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)	1 x RJ45接口 (10/100/1000 Mbit/s; TP) 7 x RJ45接口 (10/100 Mbit/s; TP)
光學	2 x SC sockets (1000 Mbit/s, glass FOC)	2 x SC 接口(1000 Mbit/s, glass FOC)
電源連接	1 x 4針端子排	1 x 4針端子排
信號觸發連接	1 x 2針端子排	1 x 2針端子排
交換介質插槽	C-PLUG	C-PLUG
電源電壓	2 x 24 V DC (18 to 32 V)	2 x 24 V DC (18 to 32 V)
電流消耗	< 400 mA	< 400 mA
功率	9.6 W	9.6 W
網絡范圍參數/雙絞線纜長度
0–100 m	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線	帶有工業快速連接RJ45插頭的工業標準電纜或用0-90米工業標準電纜連接的RJ45接口的插座+10米雙絞線
0–85 m	帶有工業以太網快速RJ45插頭的工業船用/拖纜	帶有工業以太網快速RJ45插頭的工業船用/拖纜
0–85 m	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線	用0-75米工業船用/拖纜連接的RJ45插座+10米雙絞線
0–55 m	帶有工業快速連接RJ45插頭的扭轉雙絞線	帶有工業快速連接RJ45插頭的扭轉雙絞線
0–3000 m	–	–
0-750m	–	–
0-26km	–	–
0-10km	–	–
0-20km	FOC 9/125 μm單模玻璃纖維: 0.4 dB/km 1550 nm時, 最大允許18 dB的衰減, 帶有2 dB鏈接功率裕量
0-70km		FOC 9/125 μm單模玻璃纖維: 0.28 dB/km 1550 nm時, 最大允許21 dB的衰減, 帶有2 dB鏈接功率裕量
工作環境條件
工作溫度	0 °C 至 +60 °C	0?C 至 +60?C
運輸／存儲溫度	-40?C 至 +80?C	-40?C 至 +80?C
工作濕度	< 95%, 無凝結	< 95%,無凝結
外形
尺寸(W x H x D)mm	120 x 125 x 124	120 x 125 x 124
重量	1.4 kg	1.4 kg
安裝方式	標準導軌安裝, S7-300 導軌，壁板安裝	標準導軌安裝, S7-300 導軌，壁板安裝
防護等級	IP 30	IP 30
認證
Radio interference level	EN 61000-6-4 Class A	EN 61000-6-4 Class A
Interference immunity	EN 61000-6-2	EN 61000-6-2
CuL listing	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)	UL 60950, CSA C22.2 Nr. 60950, UL 508, CSA C22.2 Nr. 14-M91 UL 1604 und 2279 (Hazardous Location)
FM	FM 3611, FM Hazardous Location	FM 3611, FM Hazardous Location
ATEX Zone 2	EN 50021	EN 50021
C-Tick	AS/NZS 2064 (Class A)	AS/NZS 2064 (Class A)
CE	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2,EN 61000-6-4
船級社認證
	–	–
	英國勞氏船級社	英國勞氏船級社
	挪威船級社	挪威船級社
	德國勞氏船級社	德國勞氏船級社
	–	–
平均無故障時間（MTBF）	48年	48年
組環能力	有	有
冗余管理器能力	有	有

SCALANCE X300產品訂貨信息：

系列	型號	訂貨號	描述
SCALANCE X300 增強網管型交換機	X310	6GK53100FA002AA3	帶有3個千兆R(shí)J45端口,7個百兆R(shí)J45端口
	X308-2	6GK53082FL002AA3	帶有1個千兆R(shí)J45端口，2個多模光纖端口和 7個百兆R(shí)J45端口
	X308-2LD	6GK53082FM002AA3	帶有1個千兆R(shí)J45端口，2個單模光纖端口和 7個百兆R(shí)J45端口
	X307-3	6GK53073BL002AA3	3個多模光纖端口和7個百兆R(shí)J45端口
	X307-3LD	6GK53073BM002AA3	3個單模光纖端口和7個百兆R(shí)J45端口
	X308-2LH	6GK53082FN002AA3	帶有1個千兆R(shí)J45端口，2個長距離單模光纖端口 (可達40公里)和7個百兆R(shí)J45端口
	X308-2LH+	6GK53082FP002AA3	帶有1個千兆R(shí)J45端口，2個超長距離單模光纖端口(可達70公里)和7個百兆R(shí)J45端口

企業介紹

西門子自動化與驅動集團(A&D) 是西門子股份公司中最大的集團之一，是西門子工業領域的主要組成部分。擁有54,000 多名高水平專業人才，遍布193 個國家，00/01 財政年度銷售業績高達89 億歐元。我們始終致力于給您帶來新思想和新技術，為您在全世界… 更多>>

產品分類

聯系方式

西門子（中國）有限公司自動化與驅動集團工業通訊網絡

聯系人：安靜

地址：北京市朝陽區望京中環南路7號西門子（中國）有限公司SCB大廈群樓5層

郵編：100102

電話：400-810-4288

傳真：

公司網址：http://www.ad.siemens.com.cn/products/as/net/

該空間手機版

掃描此二維碼即可訪問該空間手機版

在線反饋

1.我有以下需求：
得到貴公司產品詳細資料得到貴公司產品的價格信息貴公司產品銷售人員聯系我貴公司技術支持人員聯系我
2.詳細的需求：
*
姓名:	*
單位:
電話:	*
郵件:	*

您還沒有登錄,請登陸, 如果您還沒有注冊,點擊這里注冊.

網友反饋

劉文冰 在2024/12/10 18:54:00留言
留言類型：得到貴公司產品的價格信息,貴公司產品銷售人員聯系我,
詳細留言：西門子色譜定量管詢價：規格：LOOP SIZE 13UL-15CM OF .015 IN.ID TUBE 1個

阮嫣在2024/10/14 16:19:00留言
留言類型：得到貴公司產品詳細資料,得到貴公司產品的價格信息,
詳細留言：控制器

吳洪巖 在2024/6/16 19:54:00留言
留言類型：得到貴公司產品詳細資料,
詳細留言：PLC編程軟件 GOT編程軟件及使用手冊說明書，變頻器使用手冊。伺服系統使用手冊說明書

李錦寶 在2024/5/23 10:46:00留言
留言類型：我想得到貴公司產品的價格信息,
詳細留言：驅動板|A5E31992951001

張華英 在2024/1/22 22:38:00留言
留言類型：得到貴公司產品詳細資料,得到貴公司產品的價格信息,貴公司產品銷售人員聯系我,
詳細留言：西門子工業氣相色譜儀Maxum II 的含稅價格以及可能的發貨時間。為的微信號為17700089421

更多請進入空間管理中心查看
