概述

用于所有協議的無線PROFIBUS 鏈路
堅固，防護等級IP 65
傳輸距離15m，傳輸速率為1.5 Mbit/s
優點

由于大的輻射角度，安裝無需調節工具
易磨損系統（例如滑環、導體等）可更換
在由于永久接線引起故障的情況下，模板替換快速、簡單
應用

緊鄰PROFIBUS（≤15 m）的無線傳輸

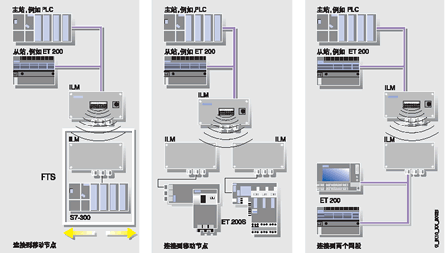

一個網段中站與站之間的耦合或二個網段的耦合
用于與移動站的通訊，例如自動導航車輛
與不同的站（例如沿著輸送帶的站）的通訊
工廠和臨時性配置（例如試驗裝置）的快速裝配
可代替易受磨損的系統（滑環，滑觸導體等）
在距離ILM 11m 處，信號能覆蓋直徑為4m 的圓形區域
設計

堅固的鑄鋁外殼，保護等級為IP 65
外殼內2 × 2 針的端子塊（帶有通過粗螺紋接頭的電纜連接）用于PROFIBUS 段的連接
外殼內4 極的端子塊（帶有通過粗螺紋接頭的電纜連接），用于供電電壓（24 V DC）和信號觸點的連接
固定接線故障時，可快速和方便地更換電子裝置
通過LED 指示運行狀態
通過內置開關設置數據傳輸速率
通過集成的日光濾波器防止環境照明干擾
有效區域?qū)挘ā?0°立體角），容易對準
功能

距離為15m 范圍內的PROFIBUS 從站都可進行無線連接
與幾個隔離的從站的通訊
經過一個LED 和信號觸點，檢測和指示傳輸中斷
數據傳輸中斷前，通過一個LED 和信號觸點指示傳輸量的減少
由于有一個集成的日光干擾濾波器，因而紅外鏈路模板（ILM）可在日光下運行。當安裝了紅外鏈路模板時，保證在模塊之間存在一條不被阻擋的光線通路是很重要的。
當使用不止一個ILM 傳輸路程時，有必要考慮方面的措施或最小空間，以保證光線路徑之間不出現相互干擾。
