背景

       電化學儲能系統是國家雙碳戰略的核心組成部分，其在發電側、電網側和用戶側發揮能源供需調節的作用，可極大地提高風電、光伏發電等清潔能源利用效率和經濟性；為保障儲能系統的規范化發展，國家出臺一系列標準，如《GB/T 34131-2023 電力儲能用電池管理系統》，來規范化儲能系統的研發、測試、生產、質量保證的全過程，保障雙碳目標的順利達成。

       經緯恒潤依托其具有自主知識產權的硬件在環仿真測試系統-TestBase，推出全面符合《GB/T 34131-2023 電力儲能用電池管理系統》標準的儲能裝置測試系統，為各級儲能BMS開發、生產、測試認證等企業和機構提供技術支撐。

符合GB/T 34131的儲能BMS測試系統

       儲能BMS測試系統以經緯恒潤自主的硬件平臺TestBase、軟件平臺INTEWORK、模型平臺ModelBase為集成構建通用化測試平臺，具有全棧的核心技術，上述軟硬件、模型平臺廣泛應用于經緯恒潤的各類檢測設備，累計交付系統超過800套，得到市場一致好評。

圖1 TestBase 測試平臺

圖2 儲能BMS測試平臺

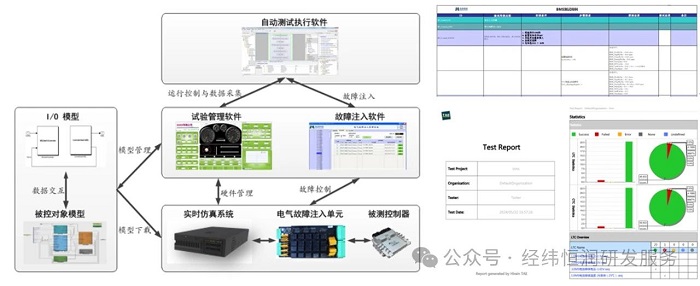

       圖中簡單呈現了經緯恒潤儲能BMS測試平臺整體架構圖，下面將從軟件、硬件和模型平臺三方面詳細介紹所包含的內容。

       · 軟件平臺

        ① INTEWORK-TAE自動測試軟件，用于管理自動測試序列，已集成完整儲能BMS國標測試序列，支持定制化測試報告生成。

        ② INTEWORK-TCS 測試管理軟件，用于硬件和模型的調度管理，可視化測試界面搭建，支持故障記錄與測試數據導出。

        ③ INTEWORK-EES 故障注入軟件，用于硬線信號故障注入，用于國標要求的電氣適應性測試，支持?jǐn)嗦贰⒍搪返裙收系哪M。

圖3 左：HIRAIN INTEWORK軟件平臺 右：測試序列與報告模板

       · 硬件平臺

        ① 高性能實時仿真機：16核，主頻3.2GHz，用于實時運行被控儲能系統模型，支持實時全儲能工況仿真測試

        ② 通用IO模塊：支持普通數字量、模擬量輸入、輸出信號和電阻信號的模擬，符合國標對于通用IO的數量與參數要求

        ③ 電流傳感器仿真模塊：支持總線、霍爾電壓、分流器式傳感器信號模擬。精度滿足國標測試要求

        ④ 電池模擬器模塊：量程0-5V/0-15V，±3A/±5A，支持串并聯使用，滿足鋰離子電池、鈉離子電池、液流電池、鉛酸電池等的仿真使用，精度1mV

        ⑤ 高壓仿真模塊：0-2000V，用于總壓仿真，滿足儲能系統高壓仿真使用

        ⑥ 絕緣仿真模塊：150Ω-50MΩ量程，滿足最小30Ω/V的國標測試要求

        ⑦ 總線通訊模塊：支持RS485、TCP、CAN等通訊方式，集成Modbus、IEC61850、MQTT等常用通訊規約

圖4 電池模擬器模塊

       · 模型平臺

        ① 變流器、逆變器模型

        ② 變壓器模型

        ③ 電網模型

        ④ 負載模型

        ⑤ 虛擬控制器模型

        ⑥ 開關模型等

        ⑦ 支持靈活配置，滿足發電側、輸配電側的大儲場景；工商業儲能場景和戶用、微電網儲能場景BMS的國標測試。

圖5 儲能系統模型框架

支持測試項

       根據根據《GB/T 34131-2023 電力儲能用電池管理系統》要求和方案配置，經緯恒潤儲能BMS測試系統可以開展以下測試：

方案優勢

       上述儲能BMS測試系統由經緯恒潤獨立自主開發，相對傳統的測試方案，具有如下優勢：

       · 采用實時仿真技術，硬件參數和被控對象模型可實時配置，步長可控制在1ms，可模擬實時動態過程，測試更逼真

       · 全自主可控，全套軟硬件、模型為經緯恒潤自主開發，無卡脖子風險

       · 模塊化開發，可拓展、可維護性強

       · 集成完整國標測試序列，使用方便

       · 測試報告可定制

       · 支持Modbus TCP/Modbus RTU/IEC61850/MQTT等儲能常用通訊規約，兼容性強

       經緯恒潤新推出的符合GB/T 34131的儲能BMS測試系統，緊跟國內儲能BMS研發、測試的規范化步伐，為BMS開發與測試認證人員提供了更高效便捷的選擇。未來，經緯恒潤將繼續深耕多行業電子領域產品及服務，聚焦各相關行業發展的技術變革，助力中國工業的發展與騰飛！
