概述

        在上一篇文章中，我們了解了TC10規范的內容，并掌握了基于以太網鏈路的物理層休眠喚醒機制。為了確保不同廠商的設備在以太網休眠喚醒功能上的互操作性，OPEN Alliance制定了詳細的測試規范。

        · 測試規范

        針對以太網休眠喚醒機制的測試，包含在各個以太網速率下的IOP測試規范中，具體如下：

        · 《10BASE-T1S Interoperability Test Suite》

        · 《100BASE-T1 Interoperability Test Suite》

        · 《1000BASE-T1 Interoperability Test Suite》

        · 《MultiGBASE-T1 Interoperability Test Suite》(draft)

        本文仍以1000BASE-T1速率為示例，介紹休眠喚醒互操作性測試的相關內容，包括測試環境、測試用例以及典型測試用例舉例。

測試環境

        休眠喚醒測試需要在特定的測試環境下進行，以確保測試結果的準確性和可重復性，休眠喚醒相關的測試拓?fù)淙鐖D 1所示。測試環境通常包括以下幾個關鍵部分：

        · 被測設備（DUT）：即支持1000BASE-T1標準的設備，通常具有一個或多個以太網PHY芯片或模塊。DUT需要具備休眠喚醒功能，并且能夠通過軟件或硬件控制進入休眠狀態或被喚醒。

        · 鏈路伙伴（LP，Link Partner）：與DUT連接的設備，通常也是一個支持1000BASE-T1標準的設備。LP用于模擬實際網絡中的通信伙伴，確保DUT在休眠喚醒過程中能夠正確響應。

        · 通信信道：DUT和LP之間的通信信道（Eth Link1和Eth Link2）需要符合1000BASE-T1標準的要求，通常使用雙絞線進行連接。根據不同的測試用例和測試對象，可以配置其鏈路狀態為L(zhǎng)ink up或Link down。例如，當被測對象為非Switch節點時，只需要連接其中一條信道即可。

        · 控制信道：DUT和Link Partner均需要提供控制信道，使得PC可以通過控制信道控制DUT和Link Partner進入休眠/喚醒狀態，同時獲取關鍵狀態的時刻（如：發出喚醒指令的時刻）。

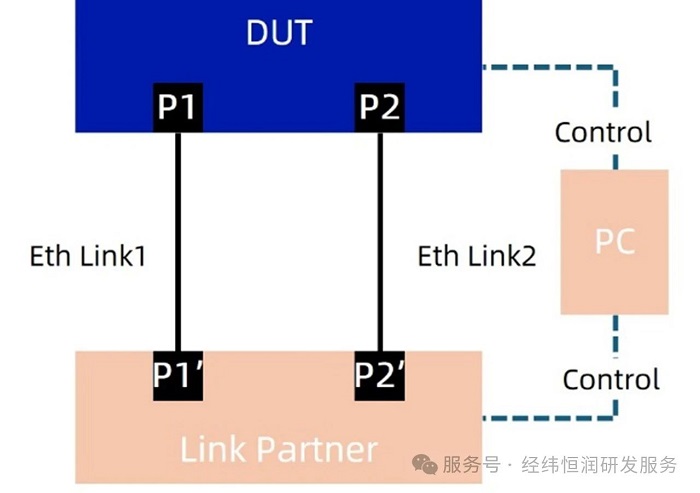

圖 1 休眠/喚醒測試拓?fù)涫疽鈭D

       測試環境還需要滿足如下前提條件：

        · DUT可提供重啟或配置HPY的接口

        · DUT可提供控制PHY進入休眠狀態的接口

        · 測試拓?fù)淇煞答佒匾獣r(shí)間參數

測試用例

        休眠喚醒測試規范中定義了多個測試用例，涵蓋了休眠喚醒的諸多方面，主要分為以下幾類：

        · 喚醒接收測試：測試DUT在接收到喚醒脈沖（WUP）或喚醒請求（WUR）后，能否正確喚醒并建立鏈路

        · 喚醒傳輸測試：測試DUT在本地或遠程觸發喚醒請求后，能否正確發送喚醒脈沖或喚醒請求

        · 喚醒轉發測試：測試DUT在接收到喚醒請求后，能否正確將喚醒請求轉發到其他鏈路伙伴

        · 休眠測試：測試DUT在接收到休眠請求后，能否正確進入休眠狀態并保持該狀態

        具體測試用例見圖 2。

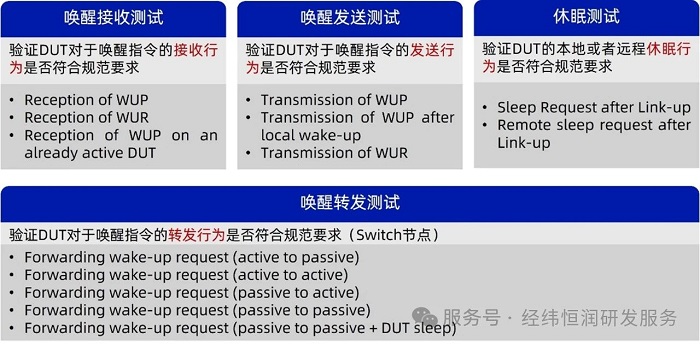

圖 2 1000BASE-T1 Sleep/Wake-up Test Cases

測試用例生成

        測試用例定義了詳細的測試步驟和通過標準，確保測試結果的準確性和一致性。本文將挑選典型測試用例進行介紹。

        · 示例1：?jiǎn)拘呀邮諟y(cè)試（WAKE_IOP_03）

        測試目的：確保DUT能夠在接收到喚醒脈沖（WUP）后，正確喚醒并建立鏈路

        測試環境配置：如圖3所示

        測試步驟：

        ① 將DUT連接到鏈路伙伴（LP），并確保DUT處于休眠狀態。

        ② 在LP上觸發喚醒請求（WUP）。

        ③ 記錄DUT從接收到喚醒請求到信號化喚醒的時間（t_wkp_unpwrd）。

        ④ 記錄DUT從信號化喚醒到建立鏈路的時間（t_wkp_link-up）。

        ⑤ 監控鏈路狀態，確保鏈路在建立后保持穩定。

        通過標準：

        ?  t_wkp_unpwrd < 17ms

        ?  t_wkp_link-up ≤ 100ms

        ?  鏈路建立后無中斷

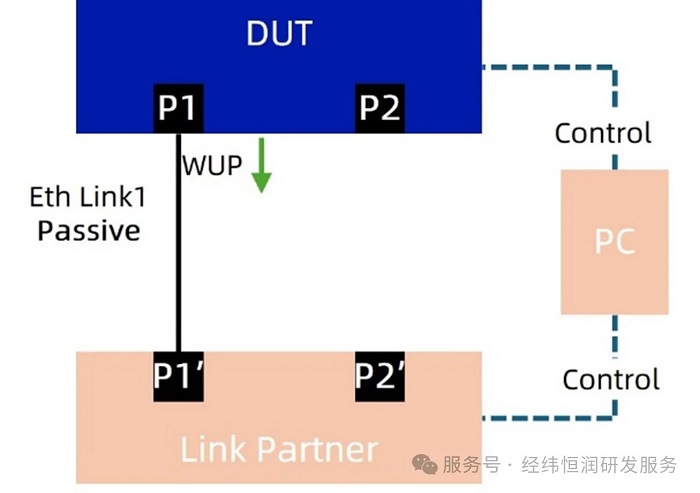

圖 3 WAKE_IOP_03測試環境配置示意圖

        · 示例2：?jiǎn)拘褌鬏敎y(cè)試（WAKE_IOP_07）

        測試目的：確保DUT能夠在本地觸發喚醒請求后，正確發送喚醒脈沖（WUP）

        測試環境配置：如圖 4所示

        測試步驟：

        ① 將DUT連接到鏈路伙伴（LP），并確保DUT處于休眠狀態。

        ② 在DUT上觸發本地喚醒請求。

        ③ 記錄DUT從觸發喚醒請求到LP信號化喚醒的時間（TWU_link_passive）。

        ④ 記錄DUT從信號化喚醒到建立鏈路的時間（t_wkp_link-up）。

        ⑤ 監控鏈路狀態，確保鏈路在建立后保持穩定。

        通過標準：

        ?  TWU_link_passive < 2ms

        ?  t_wkp_link-up ≤ 100ms

        ?  鏈路建立后無中斷

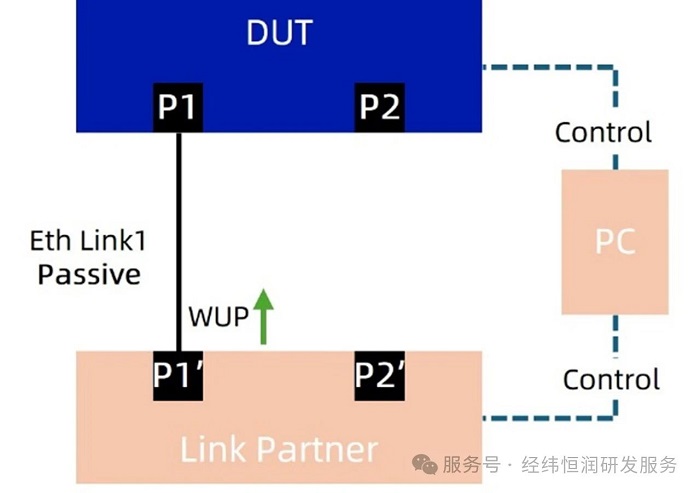

圖 4 WAKE_IOP_07測試環境配置示意圖

        · 示例3：?jiǎn)拘艳D(zhuǎn)發測試（WAKE_IOP_11）

        測試目的：確保DUT在接收到喚醒請求后，能夠正確將喚醒請求轉發到其他鏈路伙伴

        測試環境配置：如圖 5所示

        測試步驟：

        ① 將DUT的兩個端口分別連接到兩個不同的端口，并確保DUT處于休眠狀態。

        ② LP控制在P2‘ 端口上觸發喚醒請求（WUR）。

        ③ 記錄DUT從接收到喚醒請求到LP1信號化喚醒的時間（t_wkp_fwd）。

        ④ 監控鏈路狀態，確保鏈路在建立后保持穩定。

        通過標準：

        ?  t_wkp_fwd < 5ms

        ?  鏈路建立后無中斷

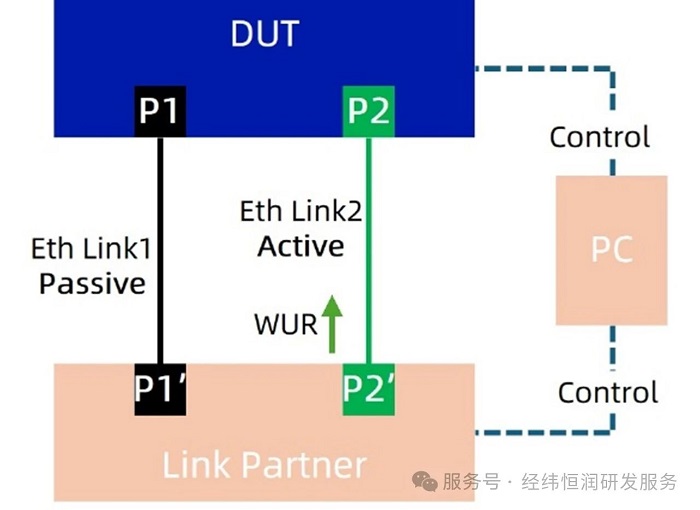

圖 5 WAKE_IOP_11測試環境配置示意圖

        · 示例4：本地休眠測試（WAKE_IOP_17）

        測試目的：確保DUT在接收到休眠請求后，能夠正確進入休眠狀態并保持該狀態.

        測試環境配置：如圖 6所示

        測試步驟：

        ① 將DUT連接到鏈路伙伴（LP），并確保鏈路處于活動狀態。

        ② 在DUT上觸發本地休眠請求。

        ③ 記錄DUT從觸發休眠請求到進入休眠狀態的時間（t_sleep）。

        ④ 監控DUT和LP的休眠狀態，確保兩者在進入休眠狀態后保持穩定。

        通過標準：

        ?  t_sleep < 16ms

        ?  DUT和LP在進入休眠狀態后無中斷

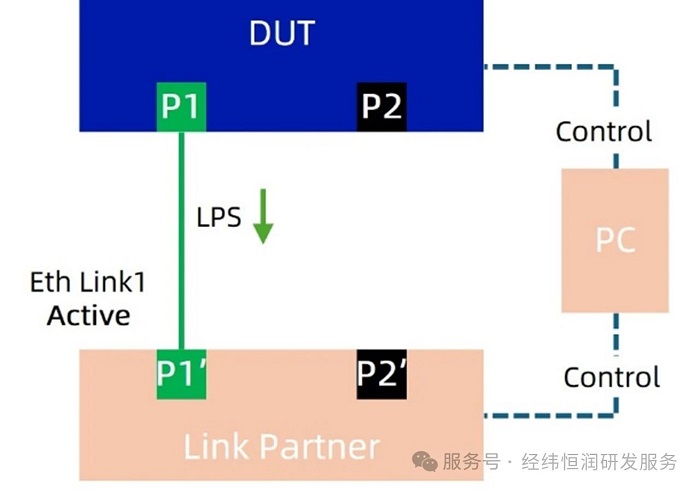

圖 6 WAKE_IOP_17測試環境配置示意圖
